Connector Pinouts and LEDs
▲
■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■
DS1103 Hardware Installation and Configuration March 2004
I■■■■■■■■■■■■■
▼
182
■■■■■■■■■■■■■■■▼
C
Do not rely on the numbers written on Sub-D connectors.
Digital I/O Connector (CP30)
The digital I/O connector (CP30) is a 50-pin male, Sub-D connector
located on the front of the connector panel.
Pinout Because the pin numbering used for Sub-D connectors is not
standardized, the following figure shows the numbering scheme used
(front view).

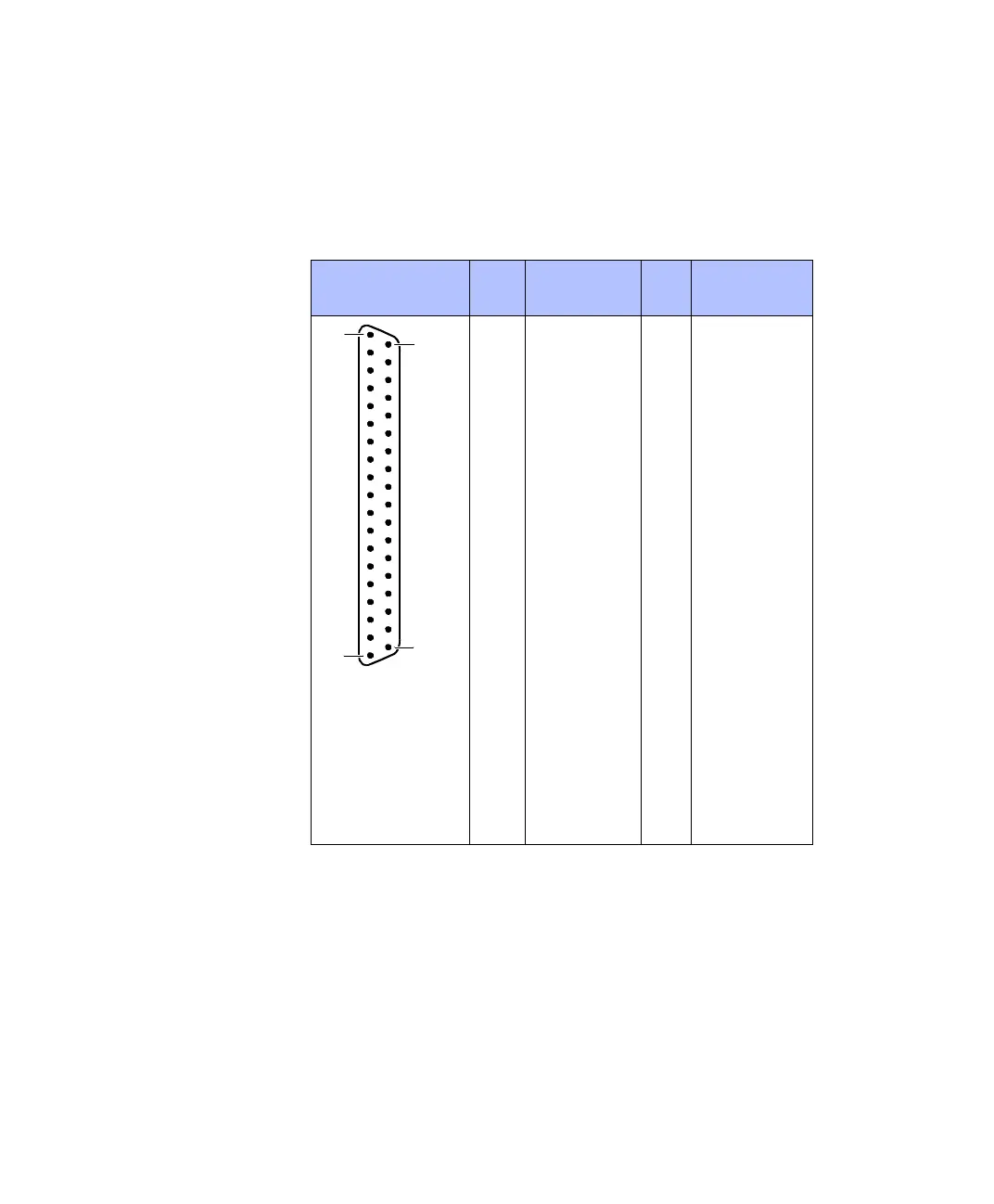

Slave ADC
Connector (CP29)
Pin Signal Pin Signal
19 GND
18 GND 37 SADCSOC
17 GND 36 GND
16 GND 35 SADCH16
15 GND 34 SADCH15
14 GND 33 SADCH14
13 GND 32 SADCH13
12 GND 31 SADCH12
11 GND 30 SADCH11
10 GND 29 SADCH10
9 GND 28 SADCH9
8 GND 27 SADCH8
7 GND 26 SADCH7
6 GND 25 SADCH6
5 GND 24 SADCH5
4 GND 23 SADCH4
3 GND 22 SADCH3
2 GND 21 SADCH2
1 GND 20 SADCH1
1
37
20
19
