24
Installatie
Lucht/rookgassysteem

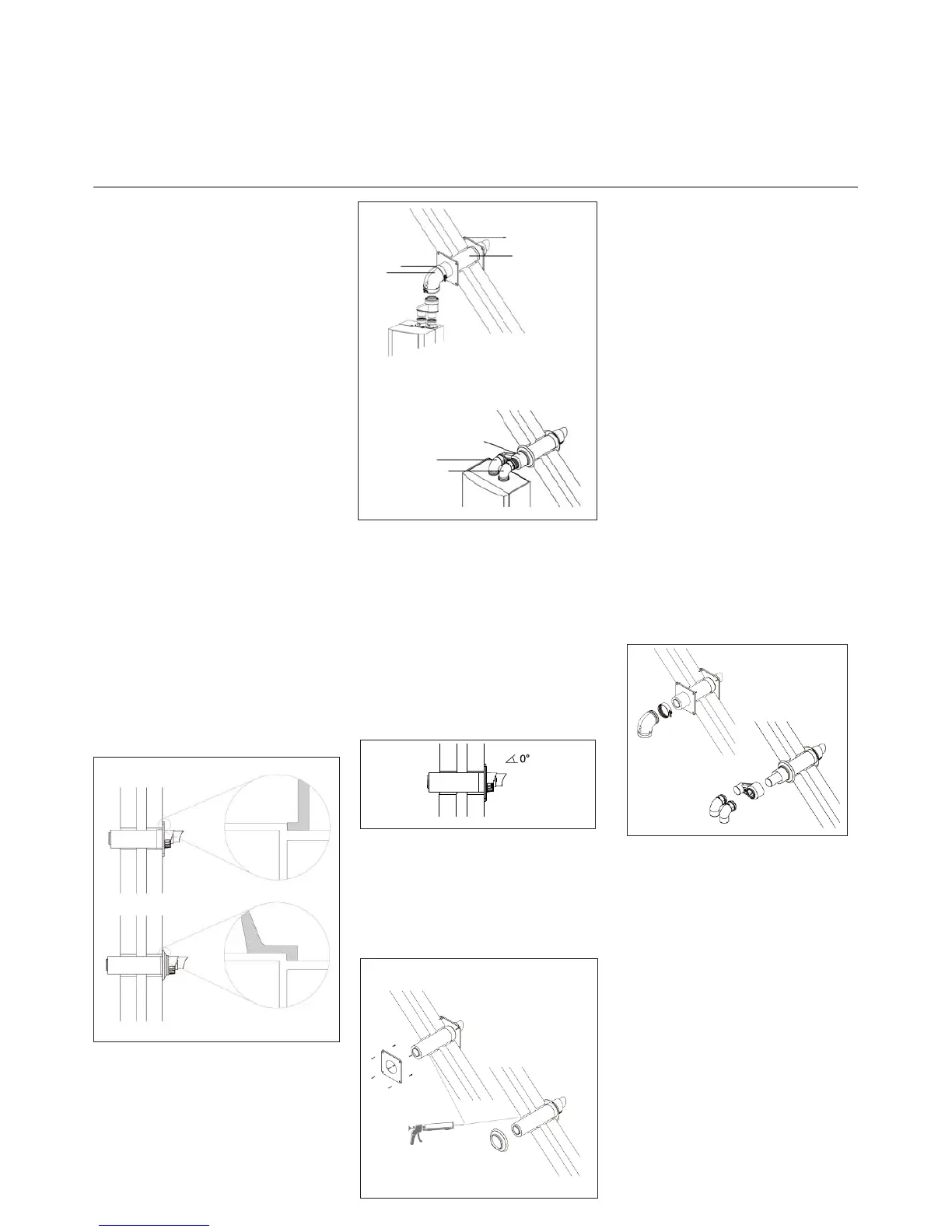

Installatie van horizontale rookgasafvoeren
Alvorens de afvoer te installeren
Alvorens de rookgasafvoer te assem-
bleren, moet u eerst het volgende
GRHQ
t Controleer de rookgasafvoer op
eventuele schade.
t Bepaal de voorgestelde locatie
voor de rookgasafvoer.
t Boor een gat door de muur dat
max. 10 mm breder is dan de
luchttoevoerbuis voor de rookga-
safvoer.
t Een horizontale rookgasafvoer
PHW ÀH[LEHOH H[WHUQH GLFKWLQJHQ
kan van binnen naar buiten wor-
den geïnstalleerd;
in dat geval moet het geboorde gat
25 mm breder zijn dan de diameter
van de luchttoevoerbuis. Bescherm
het toestel tegen stof en gruis tijdens
het boren.
De rookgasafvoer installeren
Bepaal de dikte van de wand en snijd
de wandafvoer indien nodig af op
de overeenstemmende lengte. Ver-
wijder de bramen.
/HWRS
De lengte is correct als de wandplaat
of rozet op de buitenwand effen ligt
met de buitenwand.
Steek de rookgasafvoer in het gebo-
orde gat. De luchttoevoerbuis voor de
rookgasafvoer moet ofwel waterpas
worden geïnstalleerd, ofwel lichtjes
naar beneden hellend naar buiten toe
(max. 10 mm per meter).
Om te voorkomen dat er regenwater
in het systeem sijpelt, moet u ervoor
zorgen dat de rookgasafvoer nooit
van boven naar beneden wordt geïn-
stalleerd.
Sluit de opening tussen de luchttoe-
voerbuis en het gat in de wand met
waterbestendig afdichtmiddel.
,QVWDOOHHUGHUR]HWWHQ RI ZDQGSODWHQ
rond de rookgasafvoer en bevestig
met schroeven of kit.
De rookgasbuis aansluiten
Sluit het toestel aan op de afvoer. Be-
gin bij de uitlaat van het toestel. Ge-
bruik alleen water voor het smeren
van de dichtingen.
Belangrijk
,QVWDOOHHUGHSURGXFWHQVWHHGVLQ
overeenstemming met de nationale
reglementeringen.
Schoonmaken is mogelijk met een
vochtige handdoek of met wat scho-
onmaakmiddel.
Onderdelenlijst:
1. Horizontale rookgasafvoer
2. Wandplaat of rozet
3. Concentrische bocht
4. Vergrendelingsbocht (optioneel)
5. Rookgasbuis
6. Luchtinlaatbuis
7. Duobuisaansluiting
4
3
2
1
7
6
5
