Installation

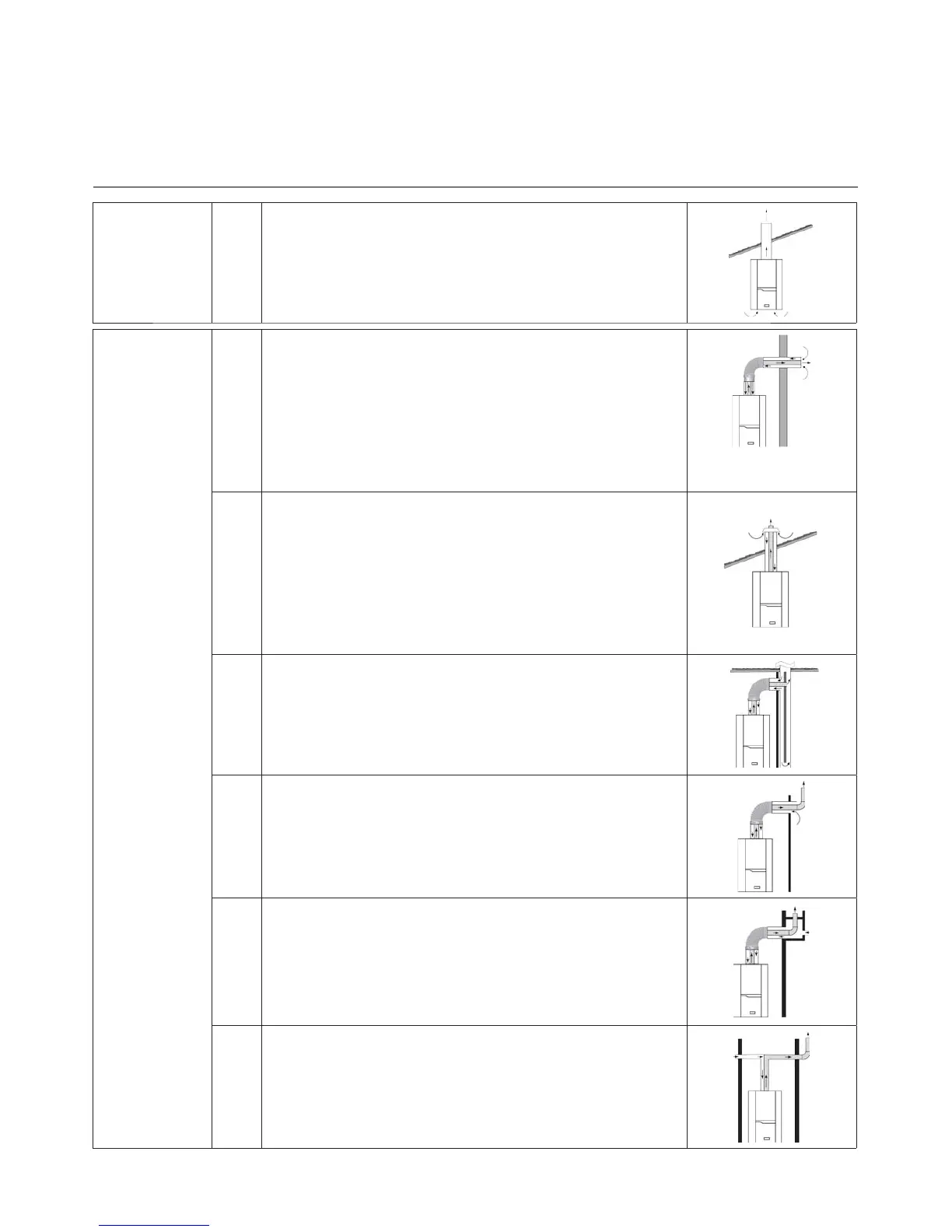

Circuit d’admission d’air/fumées
Tirage de l'air
de combustion
depuis la pièce
B23
Évacuation externe des fumées. Tirage de l'air depuis la pièce
Admission
d'air de com-
bustion depuis
l'extérieur
C13
Acheminement de l'admission d'air/évacuation des fumées à tra-
vers le mur extérieur dans la même fourchette de pressions.
Circuit d'évacuation des fumées/admission d'air frais à travers le
mur extérieur.
Les sorties provenant de différents circuits de combustion et d'ad-
mission d'air seront installées à l'intérieur d'un carré de 50 cm pour
OHVFKDXGLqUHVGRQWOHGpELWFDORUL¿TXHHVWLQIpULHXURXpJDOj
N:HWGHFPSRXUFHOOHVGRQWOHGpELWFDORUL¿TXHHVWFRPSULV
entre 70 et 100 kW.
C33
Évacuation des fumées et conduit d'admission d'air depuis
l'extérieur, avec raccord de toit dans la même fourchette de pres-
sions.
Les sorties provenant de différents circuits de combustion et d'ad-
mission d'air seront installées à l'intérieur d'un carré de 50 cm et
ODGLVWDQFHHQWUHOHVGHX[RUL¿FHVVHUDLQIpULHXUHjFPSRXUOHV
FKDXGLqUHVGRQWOHGpELWFDORUL¿TXHHVWLQIpULHXUjN:
/HFDUUpVHUDGHFPHWODGLVWDQFHHQWUHOHVGHX[RUL¿FHVVHUD
LQIpULHXUHjFPSRXUXQGpELWFDORUL¿TXHVXSpULHXUjN:
C43 Évacuation des fumées et admission d'air individuelles ou commu-
nes à travers le conduit d'évacuation intégré au bâtiment.
C53
Évacuation des fumées vers l'extérieur et conduit d'admission
d'air à travers le mur extérieur, dans une fourchette de pressions
différente.
C63
,QVWDOODWLRQDXVROIRQFWLRQQHPHQWLQGpSHQGDQWGHODLUGHODSLqFH
Acheminement de l'admission d'air/l'évacuation des fumées à tra-
vers le mur extérieur, acheminement des fumées par un conduit
d'évacuation à isolation thermique sur le mur extérieur.
Les sorties de l'admission d'air pour la combustion et de l'évacua-
tion des produits de combustion ne doivent pas être installées sur
les murs opposés du bâtiment.
C83
Évacuation des fumées par des conduits d'évacuation individuels
ou communs intégrés au bâtiment. Admission de l'air à travers le
mur extérieur.
