15
Abb. 26
Hinweise für die Praxis!
Mit Erhöhung der Einstellwerte am Dynamikregler ergeben sich
bei Rutil-, Kb- oder Sonderelektroden folgende Merkmale:
Gutes Zündverhalten
Verminderung von Schweißaussetzern
Geringes Festbrennen
Gute Wurzelerfassung
Fallweise etwas mehr Spritzer
Bei der Dünnblechschweißung nimmt die Gefahr des “Durch-
fallens” zu.
Für Füllnähte Anstreben eines etwas härteren Lichtbogens.
Bei feintropfigen Elektroden (z.B. Ti) treten diese Symptome
weniger in Erscheinung, da der Werkstoffübergang beim
Schweißprozeß beinahe kurzschlußfrei erfolgt.
HOT-START-EINSTELLREGLER
nur wirksam in der Zündphase der Elektrode
Vorteile:
Verbesserung der Zündeigenschaft auch bei schwerer zünd-
baren Elektroden
Besseres Aufschmelzen des Grundmaterials in der Zündphase,
daher weniger Kaltstellen.
Weitgehendst Vermeidung von Schlackeneinschlüssen
Wird prozentuell zum eingestellten Schweißstrom addiert.
(Zündphase Siehe Abb. 27c)
WICHTIG
Der HOT-START Gesamtstrom wird automatisch durch den
maximalen Kurzschlußstrom der Anlage begrenzt.
Fernregleranschluß
Anschlußbuchse der Stromquelle mittels Fernreglerkabel
mit Buchse des Handfernreglers elektrisch verbinden.
Steckverbindungen seitenrichtig einstecken und Überwurf-
muttern bis zum Anschlag aufschrauben
Funktionswahlschalter in die für die Betriebsart richtige
Position schalten (genaue Beschreibung Seite 9 Pos.
)
Bei ordnungsgemäßem Anschluß leuchten am Steuerteil TC3
die jeweiligen Kontrolleuchten
oder bzw. und auf.
Schweißen ohne Fernregler:
Die Parameter für HOT-START und DYNAMIK sind im Gerät
auf einen Mittelwert eingestellt. (Siehe Abb. 49 Seite 27)

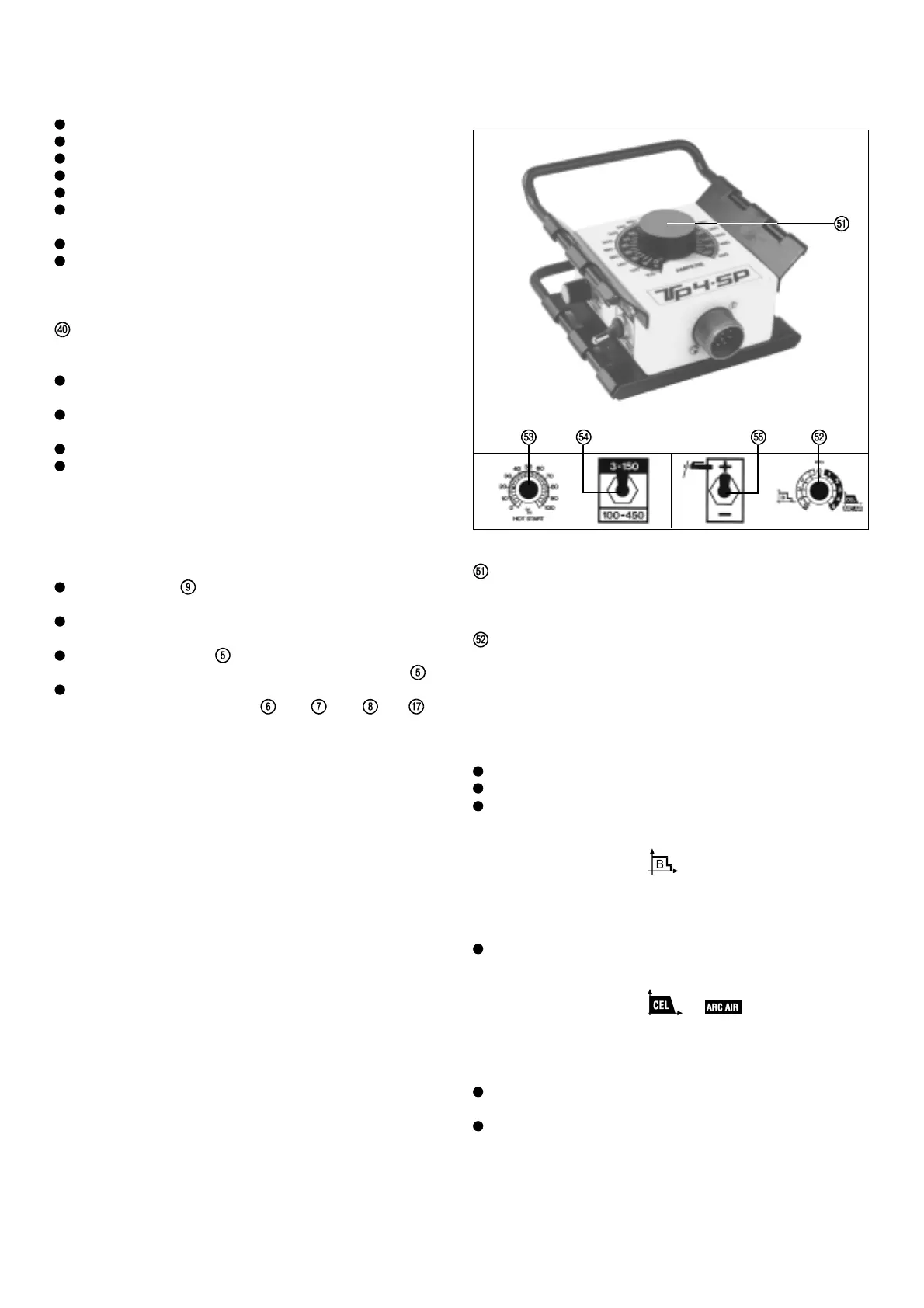

ELEKTRODEN- u. WIG - HANDFERNREGLER
TP 4-SP (nur für TT 450)
(Magnet, zur Fernreglerbefestigung am Werkstück, montiert!)
SCHWEISSSTROMREGLER
Stufenlose Einstellmöglichkeit des Schweißstromes in zwei
Bereichen von 3-150A bzw. 100-450A
DYNAMIKREGLER
Beeinflußt die Kurzschlußstromstärke im Moment des Trop-
fenüberganges
Bei Skalenwert “0” WIG erhöht sich die Kurzschlußstrom-
stärke im Moment des Tropfenüberganges nicht (Konstant-
Stromkennlinie = weicher Lichtbogen; Abb. 27a)
Anwendungsbereich
WIG-DC-Schweißung
Rutil-Elektroden (feintropfig)
Kb-Elektroden im mittleren und oberen Stromstärkenbereich
ACHTUNG: Kb-Elektroden neigen, wenn sie unterbelastet
verschweißt werden, zum “FESTKLEBEN AM WERKSTÜCK”!
Bei Skalenwert “1-5”
erhöht sich die Kurzschluß-
stromstärke im Moment des Tropfenüberganges erheblich.
(Konstant-Stromkennlinie mit elektronischer Dynamikeinwir-
kung; 5 = harter Lichtbogen; Abb. 27a)
Anwendungsbereich
Kb-Elektroden (grobtropfig), wenn diese im unteren Strombe-
reich verschweißt werden (Steignaht, Wurzel, Kantenauftra-
gung usw.)
Bei Skalenwert "1-5"
/ verändert sich die
Neigung der Geräte-Ausgangskennlinie (fallende Kennlinie
mit elektronischer Dynamikeinwirkung;
5 = scharfer, harter Lichtbogen, Abb. 27b)
Anwendungsbereich Skala "4-5"
Alle CEL-ELEKTRODEN, auch wenn diese im unteren Strom-
bereich verschweißt werden.
ARC-AIR-FUGENHOBELN (Ausnuten, Trennen usw.)
Im Skalenbereich "1-3" ergibt sich ein weicherer Lichtbogen,
welcher zwar zu einer Spritzerverminderung führt, jedoch bei
Kb- und CEL-Elektroden (speziell bei Stromunterbelastung)
zum Festkleben am Werkstück neigt.
Skalenbereich "1-3" zum ARC-AIR-Fugenhobeln und Ver-
schweißen von CEL-Elektroden nicht geeignet.
