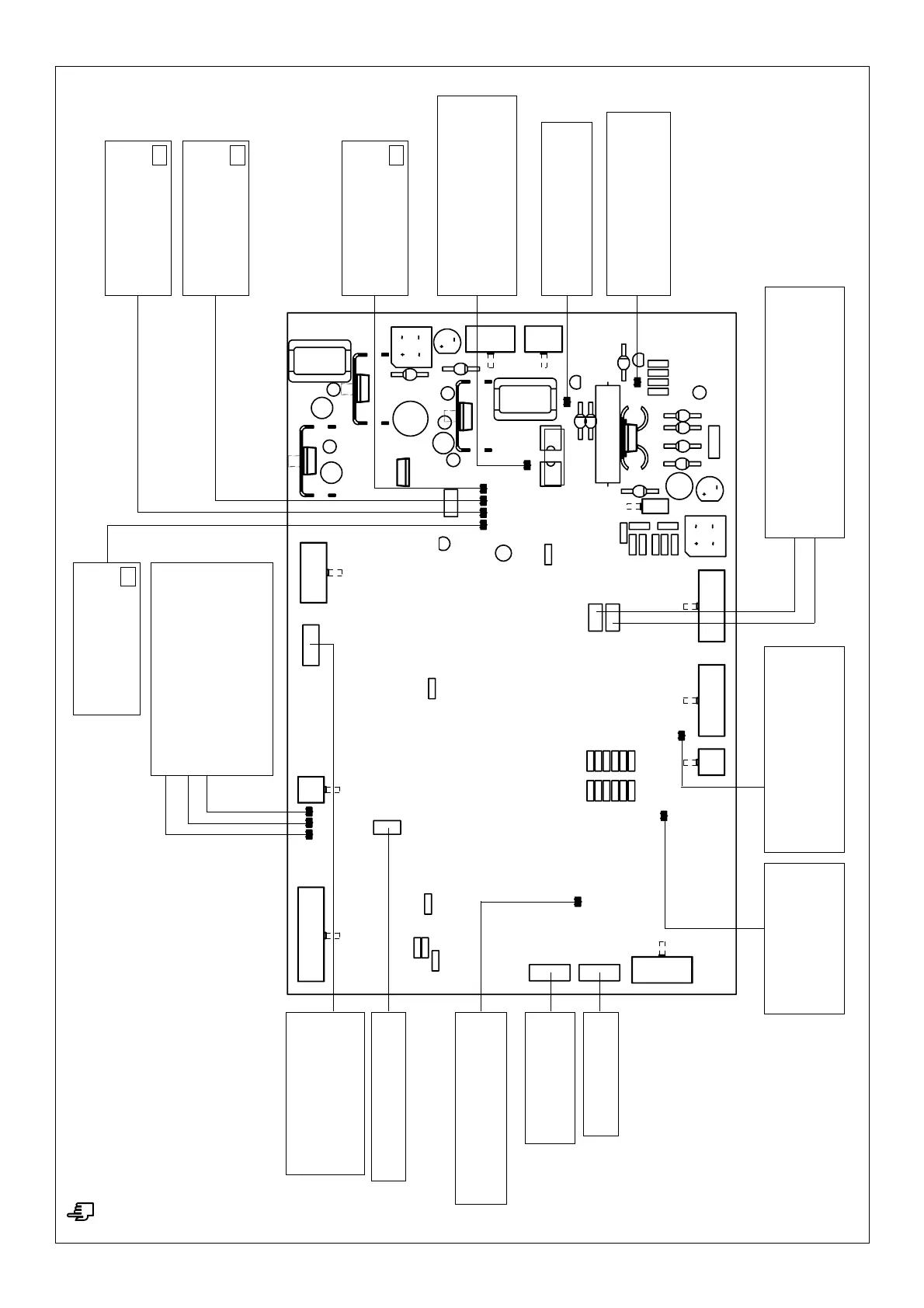

Fig. 51 Check-list DEL et description des régulateurs sur la plaquette à circuits imprimés RET 34.
COMMANDE A DISTANCE
L'affichage DEL s'allume quand la
commande à distance est active
Régulateur du temps d'aide à
l'amorçage "HOT START"
SIGNAL DE DEMARRAGE DE
TENSION DE MARCHE A VIDE
L'affichage DEL s'éteint 3 secondes
après le début de conduction de
courant
L'affichage DEL est allumé
quand la TENSION DE
MARCHE A VIDE est active
VALEUR THEORIQUE DE COURANT DE
SOUDAGE
VALEUR THEORIQUE DE DYNAMIQUE
VALEUR THEORIQUE D'AIDE A
L'AMORÇAGE "HOT START"
La clarté des affichages DEL
aumente avec l'augmantation de la
valeur théorique
Régulateur de
COURANT DE SOUDAGE max. (300/450A)
COURANT DE SOUDAGE min. (3A)
actif lors de soudage à élctrodes ou TIG
REGULATEUR OUT
(valeur théorique de modulation
d'impulsions en largeur) la clarté de
l'affichage DEL augmente avec
l'augmentation de la valeur théorique
Affichage DEL -15V
doit toujours être allumé
quand l'appareil est mis en
circuit, sinon défaut de F3
Affichage DEL +10V
doit toujours être allumé,
quand l'appareil est mis en
circuit, sinon défaut de F2
Régulateur de courant
d'aide à l'amorçage
"HOT-START" interne
Régulateur de
DYNAMIQUE interne
Affichage DEL pour
amorçage à modulation
d'impulsions en largeur
s'allume suivant le signal
de conduction de courant
L'affichage DEL de
CONDUCTION DE COURANT
s'allume quand la conduction de
courant est détectée
Régulateur de courant
d'amorçage 10-30A,
seulement actif lors de
l'amorçage par contact TIG
sans SOFT START
ATTENTION: DES REGULATEURS NON DESIGNES NE
DOIVENT ETRE REGLES QUE DANS L'USINE!
Affichage DEL +15V
doit toujours être allumé,
quand l'appareil est mis en
circuit, sinon défaut de F2
Affichage DEL +5V
doit toujours être allumé,
quand l'appareil est mis en
circuit, sinon défaut de F2
