65

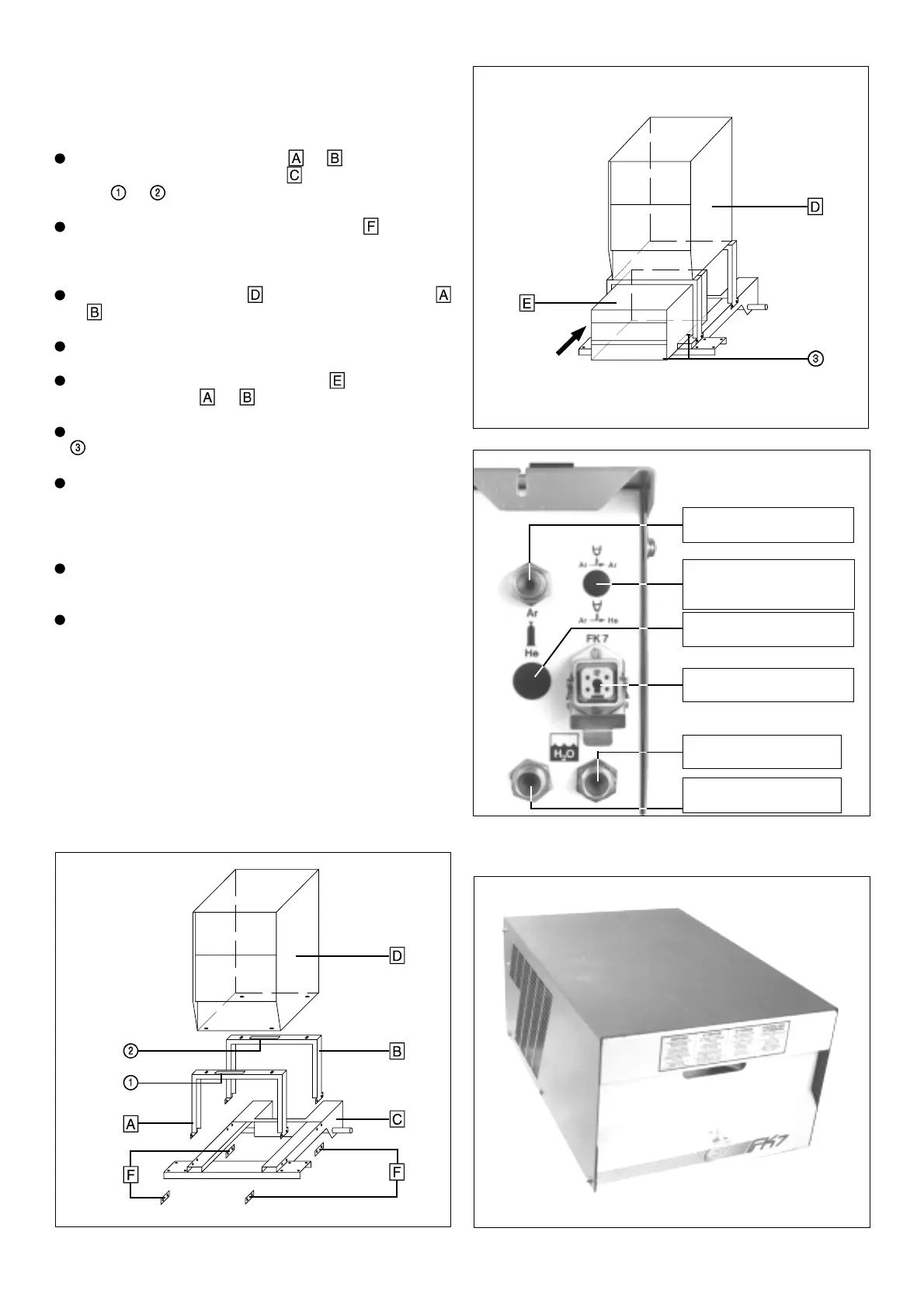

APPAREIL DE REFROIDISSEMENT FK7
Fig. 7 Fig. 10 Vue de devant
Sélecteur de commutation
automatique de gaz de protec-
tion aprés l'amorçage (option)
Raccord fileté de gaz de
protection ARGON
Raccord de fileté de gaz de
protection HELIUM (option)
Raccord fileté
d'AMENÉ D'EAU
Raccord fileté de
RETOUR D'EAU
Fig. 9 Transtig refroidie par l'eau, détail de derrière
Fig. 8
Alimentation électrique du
circuit de refroidissement
ASSEMBLAGE D'UNE INSTALLATION REFROIDIE PAR L'EAU
Si pour des raisons de transport ou suivant les désirs du client
l'installation de soudage ne fut pas assemblée avant d'être
livrée, il faut procéder de la manière suivante pour la mettre en
service:
Introduire les étriers de montage et du haut dans le
cadre du mécanisme de roulement
de telle manière que les
creux
et des deux étriers de montage se trouvent à
gauche en haut (Fig. 7)
Mettre en place de derrière les tôles de fixation (complètes
avec écrous montés) comme montré sur fig. 7 et les attacher
d'abord légèrement moyennant les boulons d'acier M8x20
avec les rondelles de calage et joncs.
Mettre la source de courant sur les étriers de montage
et la fixer en bas par 4 boulons d'acier M8x16, complets
avec rondelles de calage et joncs.
Maintenant serrer les deux étriers de montage sur le cadre du
mécanisme de roulement
Introduire le dispositif de refroidissement d'avant dans les
étriers de montage
et et le mettre dans sa position
(introduire l'attache de guidage arrière en dessous).
Comme on voit dans fig. 8 la fixation se fait seulement au point
(boulon d'acier M8x16 d'en bas avec rondelle de calage et
jonc)
Brancher correctement les tuyaux flexibles d'eau suivant les
repères en couleur (bleu = amenée d'eau, rouge = retour
d'eau) sur les raccords d'eau de la partie de commande et
serrer maNuellement l'écrou moleté (vérifier d'abord que les
anneaux toriques d'étanchéité soient mis en place)
Mettre le raccord embrochable des tuyaux fexibles d'eau dans
les raccords d'eau de l'appareil refroidisseur FK7 suivant les
repères de couleur et le verrouiller.
Mettre la fiche de raccord à 5 pôles de l'alimentation électrique
du circuit de refroidissement du bon côté dans la prise prévue
sur la source de courant et la verrouiller. Attention! La prise
à 5 pôles est apprpriée seulement pour l'appareil de
refroidissment FK7!
