27

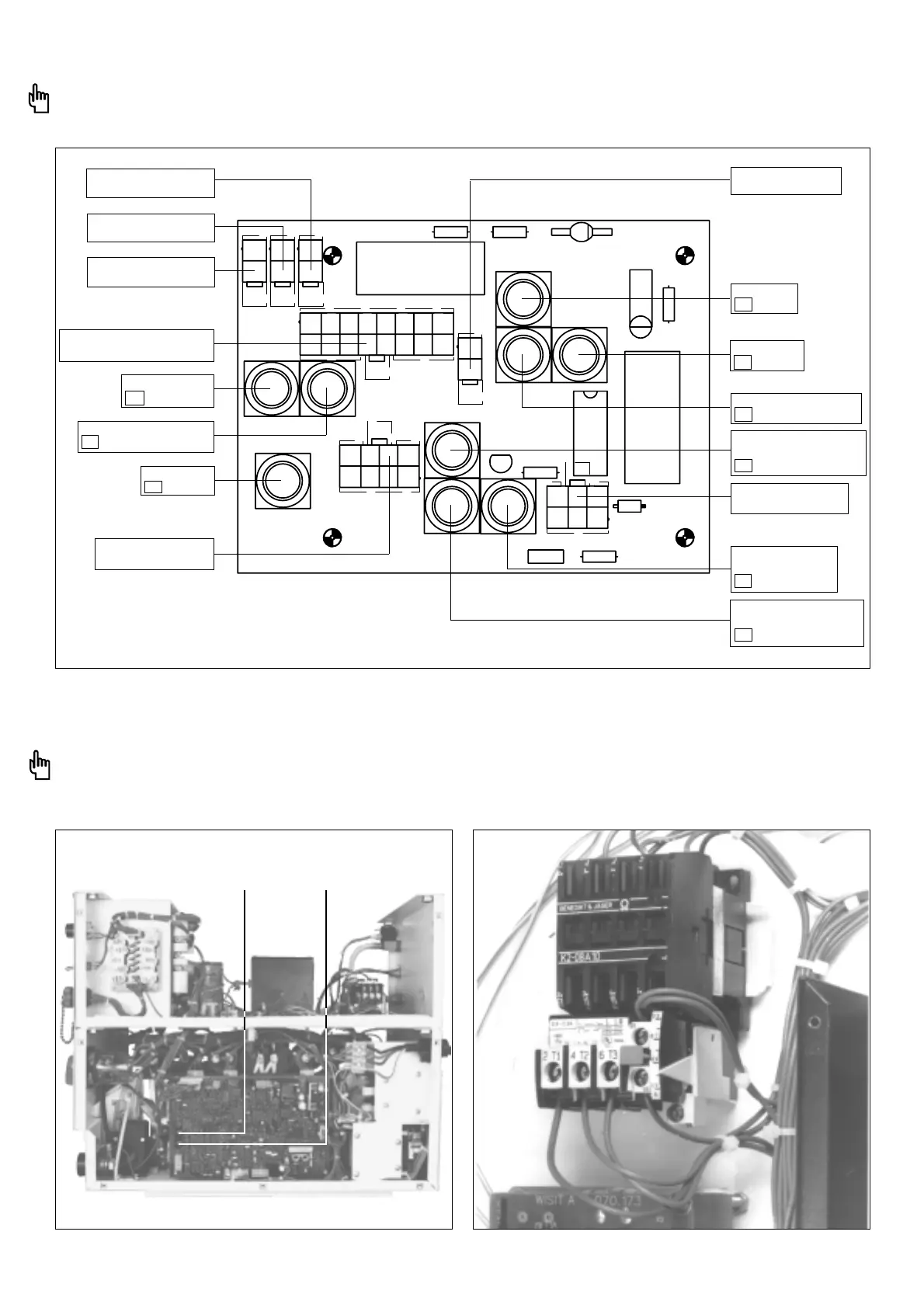

BESCHREIBUNG DER SICHERUNGEN UND STECKVERBINDUNGEN AM STEUERTRAFOPRINT VE 34C
ACHTUNG ! Gerät darf nur von geschultem Elektro-Fachpersonal geöffnet werden.
Vorher Netzstecker ziehen.
Steckverbindung X5 für
Netz-Umschaltung 415V~
Steckverbindung X7 für
Netz-Umschaltung 380V~
Steckverbindung X6 für
Netz-Umschaltung 400V~
Primär 380V/400V/415V~
F5 1,6 AT
36V~
F4 0,315 AT
Steckverbindung X4
Versorgung RET 34.
Steckverbindung X1
Spannungsversorgung - primär
Steuertrafo primär
F9 1,6 AT
Abb. 49 Interne Einstellregler für HOT-START und DYNAMIK Abb. 50 Überstromrelais K1 mit Rückstelltaste
ACHTUNG !
MÜSSEN SICHERUNGEN AUSGETAUSCHT WERDEN, SIND DIESE DURCH GLEICHE WERTE ZU ERSETZEN. BEI VERWEN-
DUNG ZU STARKER SICHERUNGEN ERLISCHT DER GARANTIEANSPRUCH BEI EVENTUELLEN FOLGESCHÄDEN!
Versorgung 20V~ für
FI 34 und PWM3.
F1 0,8 AT
Lüfter 230V~
F7 0,315 AT
Versorgung RET 34. 20V~
(+15V/+10V/+5V)
F2 1,25 AT
Steckverbindung X2
für LÜFTER
Primär 0V~
F6 1,6 AT
Lüfter für Kühlkreis 230V~
F8 0,315 AT
Versorgung RET 34. 20V~
(-15V)
F3 0,315 AT
Steckverbindung X3
Versorgung PWM3.
Abb. 48
HOT-START DYNAMIK
