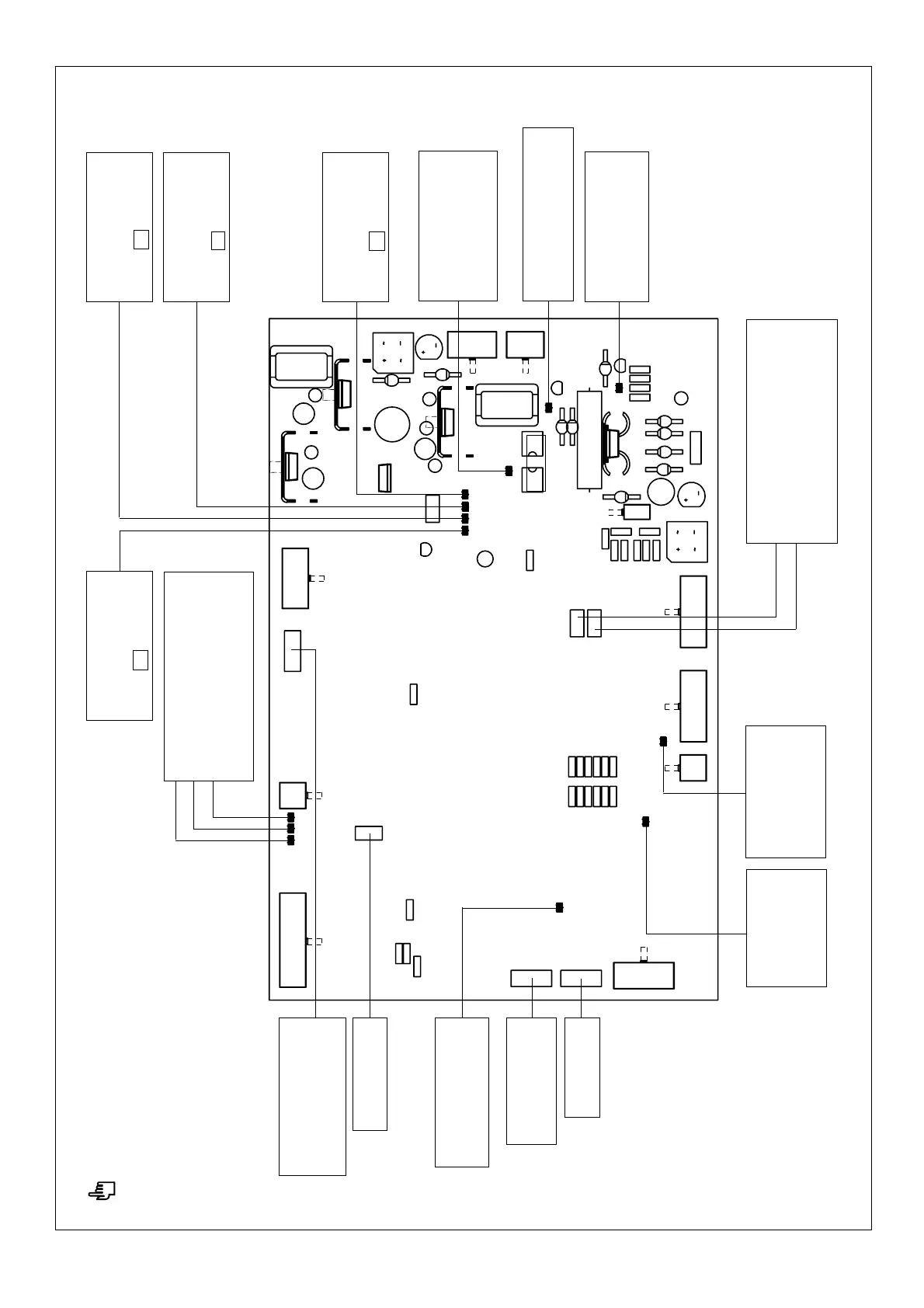

Abb. 51 LED-Checkliste und Beschreibung der Einstellregler am Reglerprint RET 34.
FERNREGLER LED-Anzeige leuchtet bei aktiviertem Fernregler
Einstellregler für HOTSTART-STROM intern
Einstellregler für DYNAMIK intern
Einstellregler für HOTSTART-ZEIT
LEERLAUFSPANNUNG - STARTSIGNAL LED-Anzeige erlischt 3 Sek. nach erfolgtem Stromfluß
LED-Anzeige leuchtet, wenn LEERLAUFSPANNUNG anliegt
Einstellregler für Zünd- strom 10-30A, aktiv nur bei WIG-Berührungszünden ohne Soft-Start
SOLLWERT-SCHWEISSSTROM SOLLWERT-DYNAMIK SOLLWERT-HOTSTART Helligkeit der LED-Anzeigen nimmt mit steigendem Sollwert zu
Einstellregler für SCHWEISSSTROM Max. (300/450A) SCHWEISSSTROM Min. (3A) Wirksam bei Elektroden- bzw. WIG-Schweißbetrieb
REGLER OUT (PWM Sollwert). Helligkeit der LED- Anzeige nimmt mit steigendem Sollwert zu
LED +15V Muß bei eingeschaltetem Gerät immer leuchten; ansonst F2 defekt
LED -15V Muß bei eingeschaltetem Gerät immer leuchten; ansonst F3 defekt
LED +5V Muß bei eingeschaltetem Gerät immer leuchten; ansonst F2 defekt
LED +10V Muß bei eingeschaltetem Gerät immer leuchten; ansonst F2 defekt
STROMFLUSSSIGNAL LED-Anzeige leuchtet, wenn Stromfluß erkannt wird
PWM-Start LED-Anzeige leuchtet in Abhängig- keit von der Strom- flußerkennung
ACHTUNG: Nichtbezeichnete Einstellregler dürfen nur vom Werk eingestellt werden!
