Fronius TRANSTIG 330 - Fusibles pour Faible Intensité du Transformateur de Commande

86

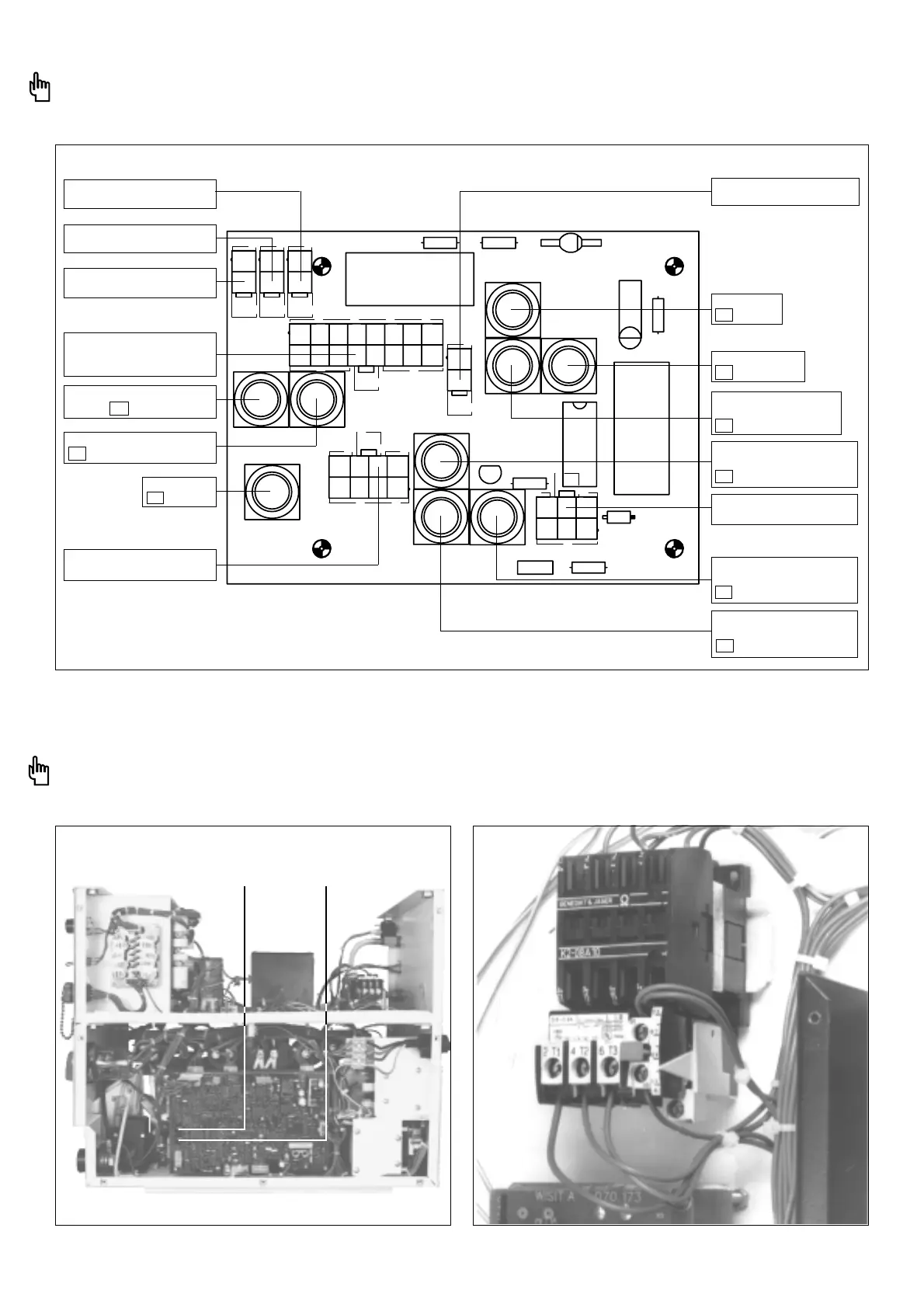

Fig. 48
ATTENTION:
S'IL FAUT REMPLACER DES FUSIBLES, IL FAUT LES REMPLACER PAR DES FUSIBLES DE MEME VALEUR SOUS PEINE
D'ANNULATION DE GARANTIE APRES D'EVENTUELS DOMMAGES CONSECUTIFS A CAUSE DE L'UTILISATION DE
FUSIBLES TROP FORTS.
Connexion embrochable X2
pour VENTILATEUR
Primaire 0V~
F6 1,6 AT
Ventilateur pour circuit de
refroidissement 230V~
F8 0,315 AT
Alimentation RET 34. 20V~
(-15V)
F3 0,315 AT
Connexion embrochable X3
Alimentation PWM3.
Alimentation 20V~ pour
FI 34 et PWM3.
F1 0,8 AT
Ventilateur 230V~
F7 0,315 AT
Connexion embrochable X5
commutation de réseau 415V~
Connexion embrochable X7
commutation de réseau 380V~
Connexion embrochable X6
commutation de réseau 400V~
Transformateur de commande
primaire F9 1,6 AT
36V~
F4 0,315 AT
Connexion embrochable X4
Alimentation RET 34.
Alimentation RET 34. 20V~
(+15V/+10V/+5V)
F2 1,25 AT
DESCRIPTION DES FUSIBLES ET CONNEXIONS EMBROCHABLE DE LA PLAQUETTE A CIRCUITS IMPRIMES VE 34C
ATTENTION! L'appareil ne dôit être ouvert que par du personnel électrique expert.
Retirer d'abord la fiche de secteur!
Fig. 49 Régulateur interne d'aide à l'amorçage "HOT-START" et "DYNAMIQUE" Fig. 50 Relais de surcharge K1 avec touche de remise à zéro
HOT-START DYNAMIQUE
Connexion embrochable X1
pour alimentation de tension
primaire
Primaire 380V/400V/415V~
F5 1,6 AT
