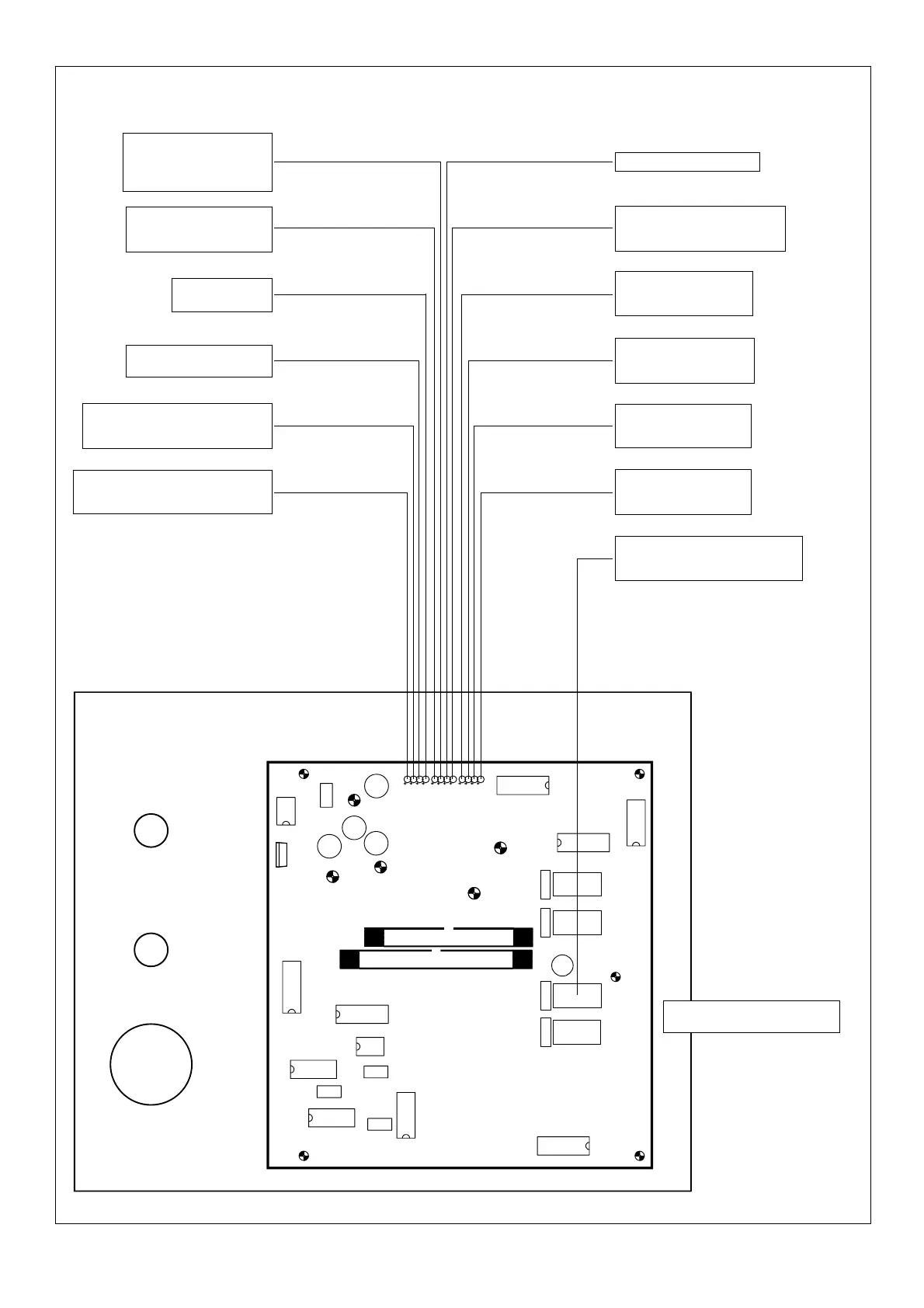

Abb. 53 LED-Checkliste für Steuerung TC 3
LED-Anzeige für PWM-Start
LED-Anzeige +5V
Muß bei eingeschaltetem
Gerät immer leuchten
LED-Anzeige +10V
Muß bei eingeschaltetem
Gerät immer leuchten
LED-Anzeige +15V
Muß bei eingeschaltetem
Gerät immer leuchten
LED-Anzeige -15V
Muß bei eingeschaltetem
Gerät immer leuchten
SOLLWERT-SCHWEISSSTROM
Helligkeit der LED-Anzeige
nimmt mit steigendem Sollwert zu
RELAIS für potentialfreien
Umschaltkontakt
(Serienmäßig nicht bestückt - Option)
SCHIEBESCHALTER %/Abs. für
Suchlichtbogen- und Endkraterstrom
STROMFLUSSIGNAL
LED-Anzeige leuchtet, wenn
Schweißstrom fließt
LED-Anzeige für
HOCHFREQUENZ - aktiv
LED-Anzeige für BRENNERTASTE 1
leuchtet beim Zurückziehen und
Halten der Brennertasterwippe
LED-Anzeige für BRENNERTASTE 2
leuchtet beim Vordrücken und Halten
der Brennertasterwippe
LED-Anzeige für NOT-AUS
leuchtet, so lange externe
Not-Aus-Funtion betätigt wird
(Option)
LED-Anzeige für
SCHUTZGAS - Ein
