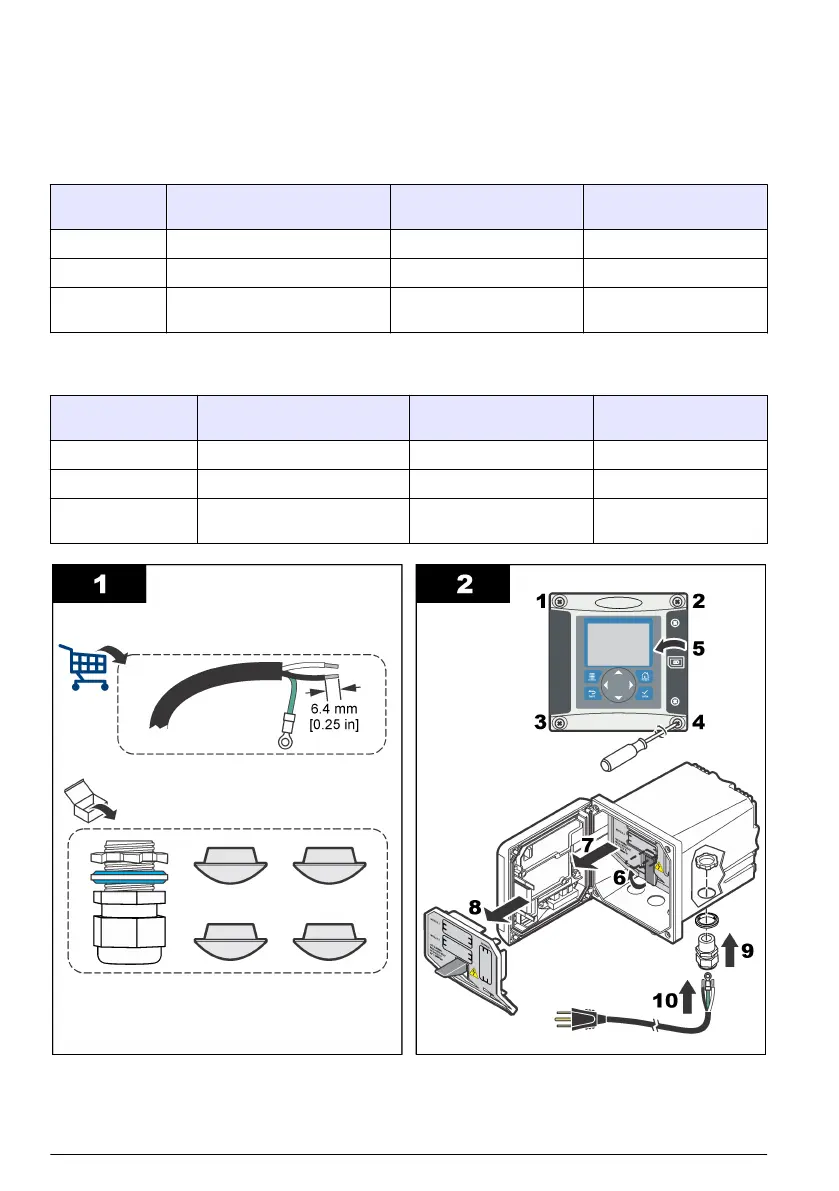

Reportez-vous aux étapes illustrées ci-dessous et à Tableau 1 ou Tableau 2 pour connecter le
transmetteur à l'alimentation. Insérez chaque câble dans la borne correspondante jusqu'à ce que
l'isolant touche le connecteur, de sorte à ne laisser aucune partie dénudée visible. Tirez légèrement
après l'insertion afin de vérifier que le branchement a été bien effectué. Sceller toutes les ouvertures
non utilisées dans la boîte du contrôleur avec des obturateurs pour conduit.
Tableau 1 Informations de câblage sur l'alimentation CA (uniquement pour les modèles
alimentés en courant alternatif)
Borne Description
Couleur (Amérique du
Nord)
Couleur (UE)
1 Phase (L1) Noir Marron
2 Neutre (N) Blanc Bleu
— Cosse du fil de masse à la terre Vert Vert avec des bandes
jaunes
Tableau 2 Informations relatives au câblage pour un branchement à une alimentation en
courant continu (uniquement pour les modèles alimentés en courant continu)
Borne Description
Couleur (Amérique du
Nord)
Couleur (UE)
1 +24 V CC Rouge Rouge
2 Retour de 24 V CC Noir Noir
— Cosse du fil de masse à la terre Vert Vert avec des bandes
jaunes
40 Français
