WAFER-LX Motherboard
Page 60
PIN DESCRIPTION PIN DESCRIPTION
3 TXD1 4 DTR1
5 GND 6 DSR1
7 RTS1 8 CTS1
9 COM_RI1
Table 4-29: COM1 Pinouts

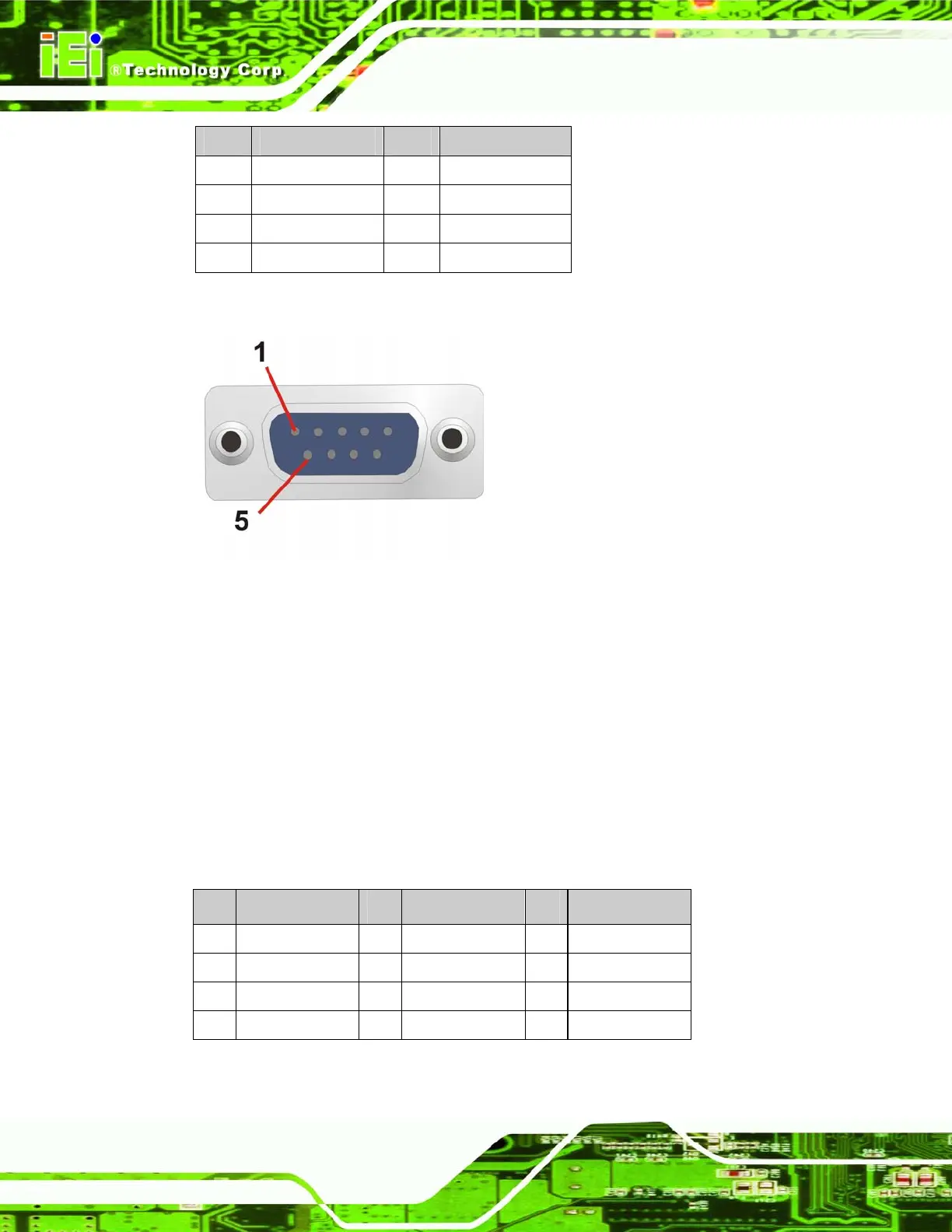

Figure 4-27: COM1 Pinout Locations
4.3.5 VGA Connector
CN Label: CN26
CN Type:
See VGA Connector
CN Location:
See
Figure 4-25
CN Pinouts:
See
Figure 4-28 and Table 4-30
The standard 15-pin female VGA connector connects to a CRT or LCD monitor.
PIN DESCRIPTION PIN DESCRIPTION PIN DESCRIPTION
1 RED 6 GROUND 11 NC
2 GREEN 7 GROUND 12 DDCDAT
3 BLUE 8 GROUND 13 HSYNC
4 NC 9 NC 14 VSYNC
