198
BFH 2000
Hinterspeichenplatzierung
8.4.2 Ausgleichen der gemessenen Unwucht
Klebegewicht auf der linken Seite der
Felgenschüssel anbringen
Vor dem Anbringen von Klebegewichten den
Anbringplatz 
Klebegewicht auf der linken Seite der
l anbringen, wie im Kapitel 8.2.2
beschrieben.
8-21
55g.
A
Anbringen von versteckten Klebegewichten

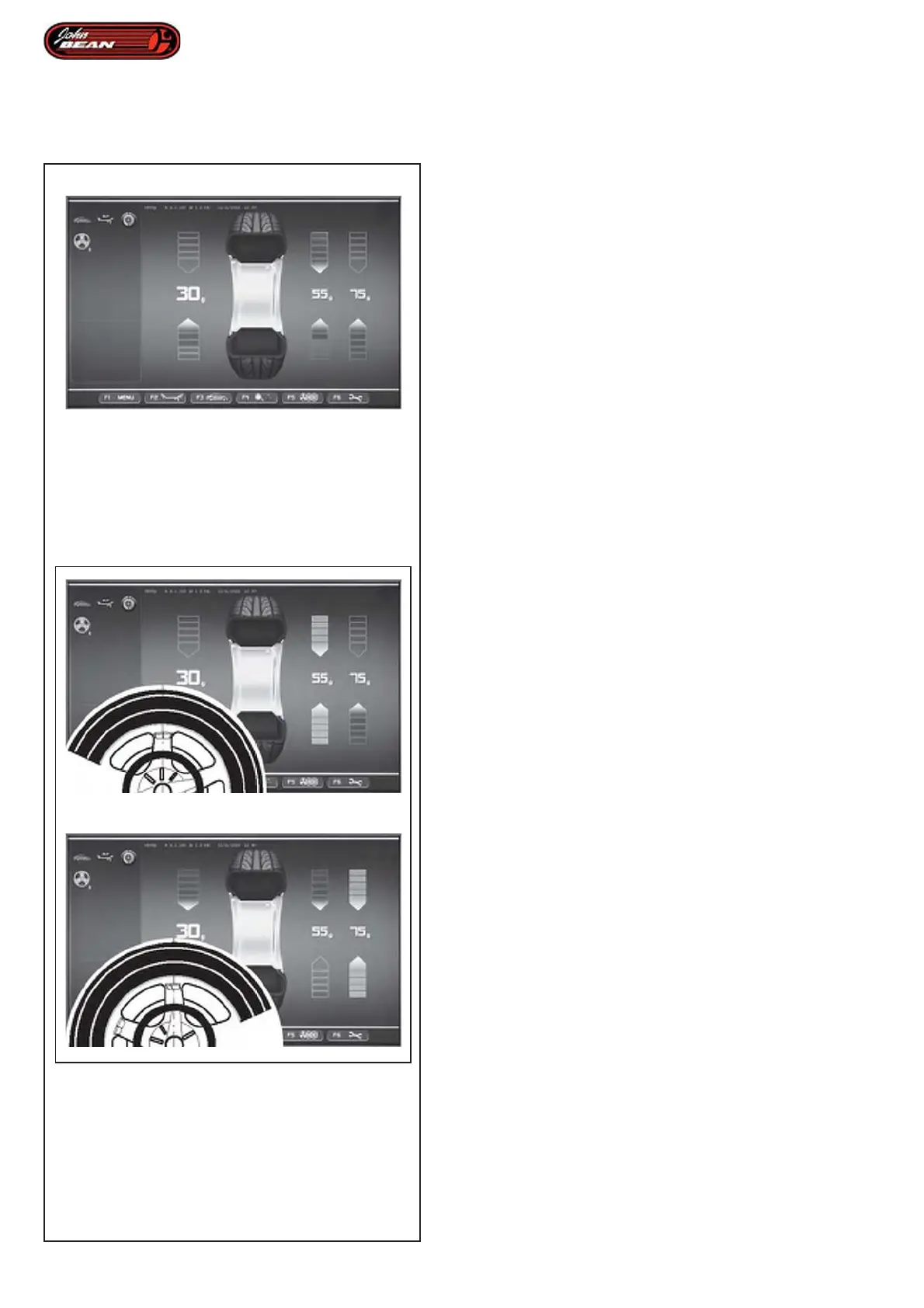

Auf der rechten Seite desAnzeigefeldes sind die gemessenen
Werte und die Pfeile r die zwei Ausgleichspositionen hinter
den Speichen zu sehen (Bild 8-21).
Das Rad drehen, um eine der beiden Unwuchten
auf der rechten Seite in die Ausgleichsposition zu
bringen e Pfeile) (A, Bild 8-22), dann das Rad
mit dem Bremspedal blockieren.
Vor dem Anbringen des Klebewichts die
Anbringstelle 
Das Ausgleichsgewicht an der angezeigten Stelle
anbringen (im Beispiel 55 Gramm, A, Bild 8-22).
Das Rad drehen, bis die noch vorhandene
Ausgleichsposition geteilte Gewichte auf der
rechten Seite erreicht ist, und das Rad mit dem
Bremspedal feststellen.
Den betroffenen Bereich n und 
hinter der zweiten Speiche das Gewicht mit dem
angezeigten Wert anbringen (im Beispiel 75
Gramm, B, Bild 8-22).
Hinweis:
Es gibt keine t bei der Anbringung der geteilten
Gewichte. Der Bediener entscheidet, welches Gewicht
er zuerst anbringen 
75g.
B
8-22
