Betätigungs und Anzeigeelemente

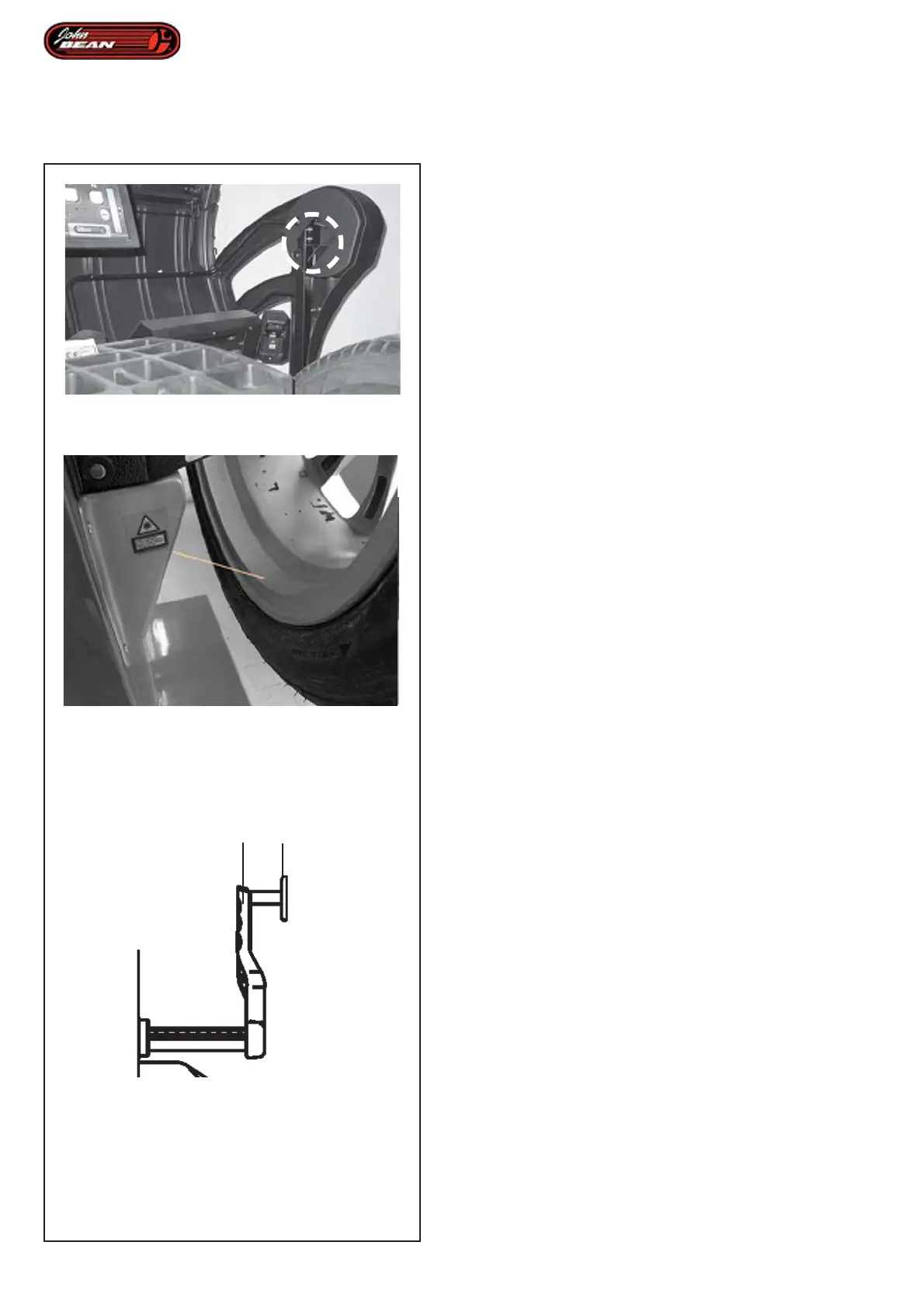

4.7 Kameras und Laserzeiger
Abbildung 4-14
Die verschiedenen Kameras, die auf das Rad
ausgerichtet sind, werden zur automatischen Erfassung
des Abstands, des Durchmessers und der Breite des
Rads verwendet, sowie zum dreidimensionalen
Scannen der gesamten des Reifens und der
Felge.
4-14
4-15
Abbildung 4-15
Mit der als Laserzeiger bezeichneten Vorrichtung zeigt
die Maschine mit einem Laserlichtpunkt die genaue
Position zur Anbringung der Klebegewichte an der
Felge.
4.7.1 Messarme
1
2
Bild 4-16
Der Arm dient:
- der Vermessung der Felgenentfernung lediglich in
der MANUELLEN
1 Ausziehbarer und nach oben schwenkbarer Arm.
2 Tastspitze zur Felgenvermessung (Abstand -
Durchmesser) r alle Profilarten.
4-16
