6.5.2 Antastpositionen für die
verschiedenen Alu-Typen
Die Anwendung des Vermessungskalibers zur
Auswahl der verschiedenen Alu-Typen kann nur in
MANUELLER Modalität erfolgen

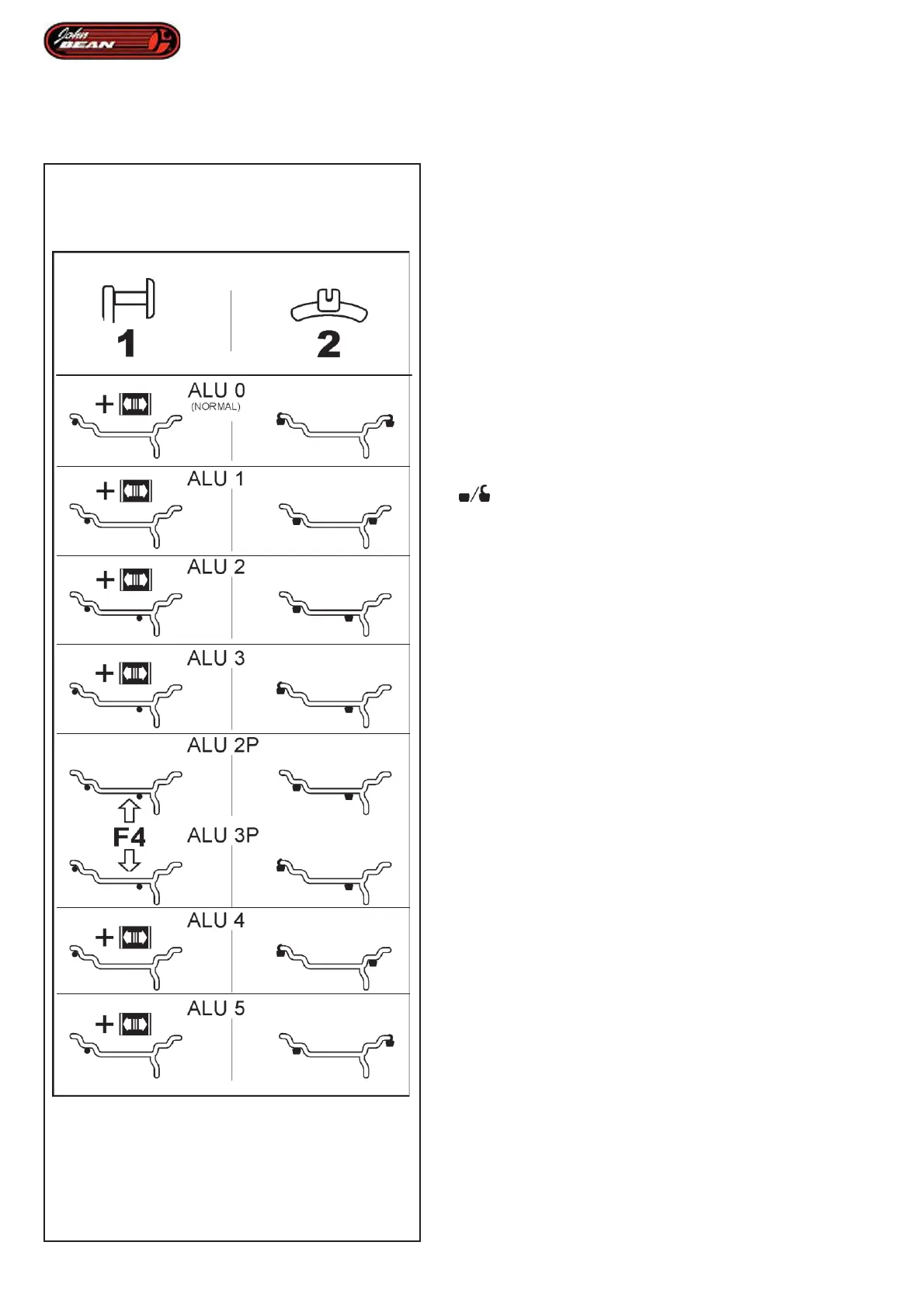

Bild 6-12 zeigt die korrekten Antastpositionen
Vermessungskalibers auf den verschiedenen Felgentypen (1)
und je nach r Position der Gewichte (2),
Klebegewichte und Federgewichte.
* Die -Taste:
F4 hlen, um die e Gewichtepositionierung ALU P
aufzurufen
Bild 6-12
y = Antastpunkt (1)
= Vorgegebene Gewichteposition (2)
*
6-12
normal Normale Gewichtepositionierung. Federgewichte
an den n - Betriebsmodus, der sofort
vom Easyalu-System t wird.
Alu 1 Symmetrische Anbringung von Klebegewichten an
den Felgenschultern, mit Nenn-Positionierung der
Gewichte. Funktion, die nicht r Easyalu
vorgesehen ist. Nach der Erfassung diesen Modus
r das Men F2 einstellen.
Alu 2 Klebegewichte - Klebegewicht an der Felgenschulter,
verstecktes Gewicht in der l mit
NENN-Easyalu
vorgesehen ist. Nach der Messung durch den
internen Abtastarm diesen Modus das F2
einstellen.
Alu 2P Klebegewichte - Klebegewicht an Felgenschulter,
verstecktes Gewicht in der ; die
Ausgleichsebenen r die Klebegewichte
exakt r den internen Abtastarm erfasst werden.
Alu 3 Federgewicht am linken Felgenhorn, Klebegewicht
in der Funktion, die nicht Easyalu
vorgesehen ist. Die Gewichte werden aufgrund von
NENNWERTEN positioniert. Nach der Erfassung
diesen Modus das F2 einstellen.
Alu 3P Federgewicht am linken Felgenhorn, Klebegewicht
in der ; die Ausgleichsebene r das
Klebegewicht kann exakt r den internen
Abtastarm erfasst werden.
Alu 4 Federgewicht am linken Felgenhorn, Klebegewicht
an der rechten Felgenschulter.
Alu 5 Federgewicht am rechten Felgenhorn,
Klebegewicht an der linken Felgenschulter.
* F4 = Easy Alu Toggle
