IMPULSE•G+ Mini Power Terminal Arrangement

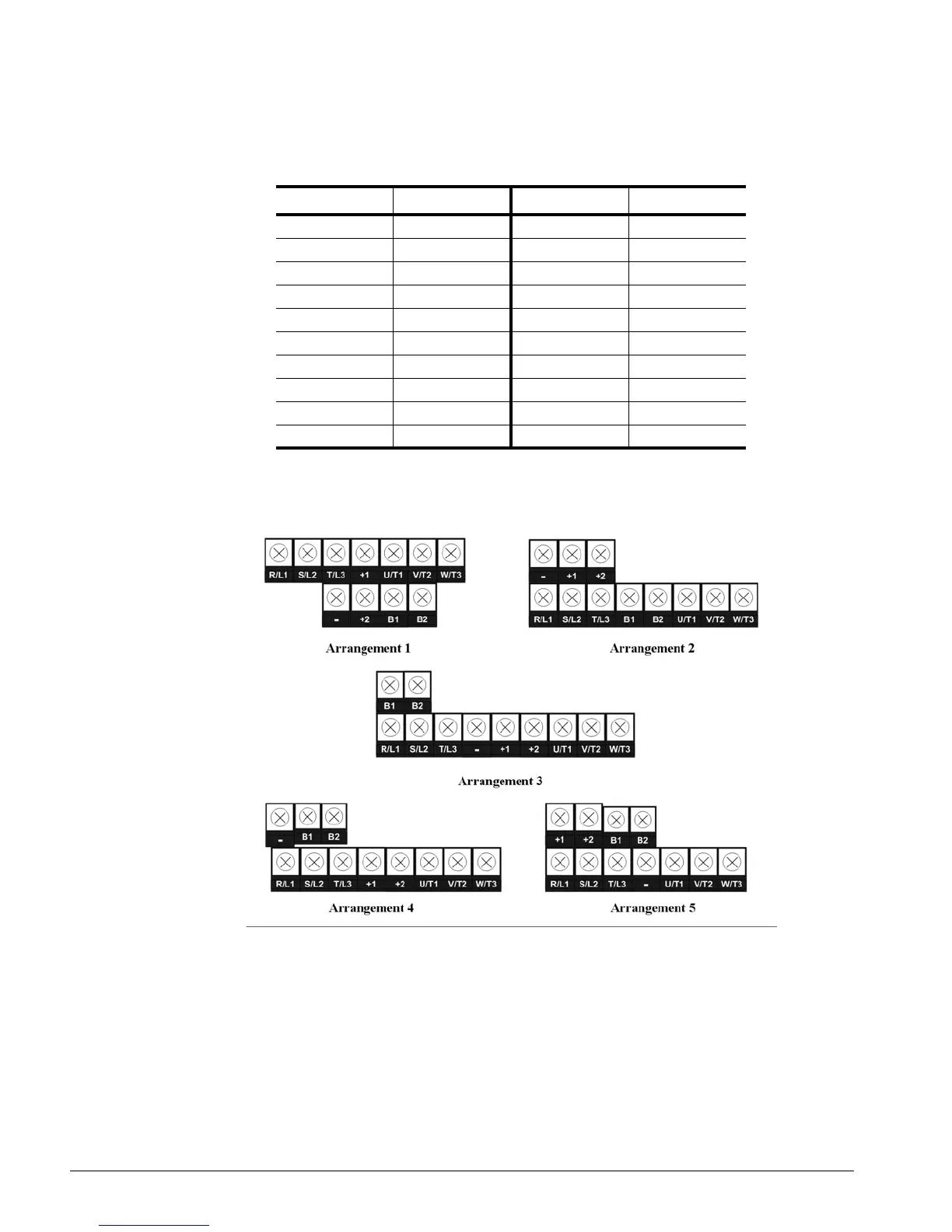

Figure 3-7: IMPULSE•G+ Mini Power Terminal Arrangement
230V Arrangement 460V Arrangement
2001-G+M 1 4001-G+M 2
2003-G+M 1 4002-G+M 2
2005-G+M 1 4003-G+M 2
2008-G+M 2 4004-G+M 2
2011-G+M 2 4009-G+M 2
2017-G+M 2 4014-G+M 3
2025-G+M 3 4018-G+M 3
2033-G+M 3 4024-G+M 4
2047-G+M 4 4031-G+M 4
2060-G+M 5 -- --
