BODY STRUCTURE [PANEL REPLACEMENT]
09-80B–52

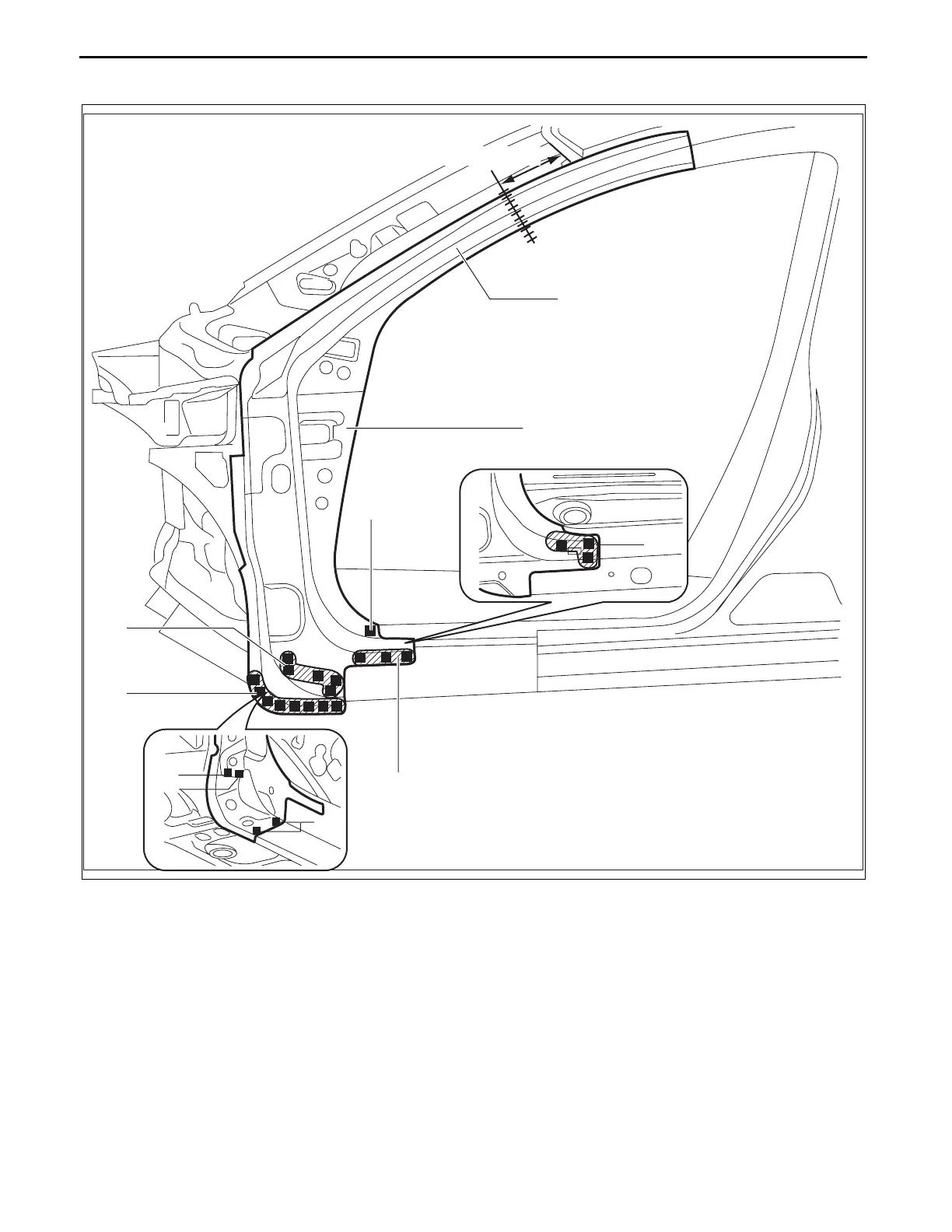

5. Cut-and-join area locations indicated by (C) then plug weld the 24 locations indicated by (D) shown in the
figure.
6. After temporarily installing new parts, make sure the related parts fit properly.
(C)
(D) 1
(D) 2
(D) 3
(D) 5
(D) 8
140 mm {5.51 in}
FRONT PILLAR
REINFORCEMENT
HINGE
REINFORCEMENT
(D) 3
(D) 1
(D) 1
am6zzb0000007
