Porsche Wallbox - Anschluss an das Netzwerk; Montageabschluss

DE |
14
WARNUNG
VORSICHT
DIP1
(unten)
DIP2
(oben)
Einstellung
rechts
(OFF)
rechts
(OFF)
3-phasig, Erdungsüber-
wachung ein
links (ON) rechts
(OFF)
3-phasig, Erdungsüber-
wachung aus
rechts
(OFF)
links (ON) 1-phasig, Erdungsüber-
wachung ein
links (ON) links (ON) 1-phasig, Erdungsüber-
wachung aus
Ladestrom einstellen
Die Einstellung des Ladestroms nur in spannungsf-
reiem Zustand der Wallbox durchführen.

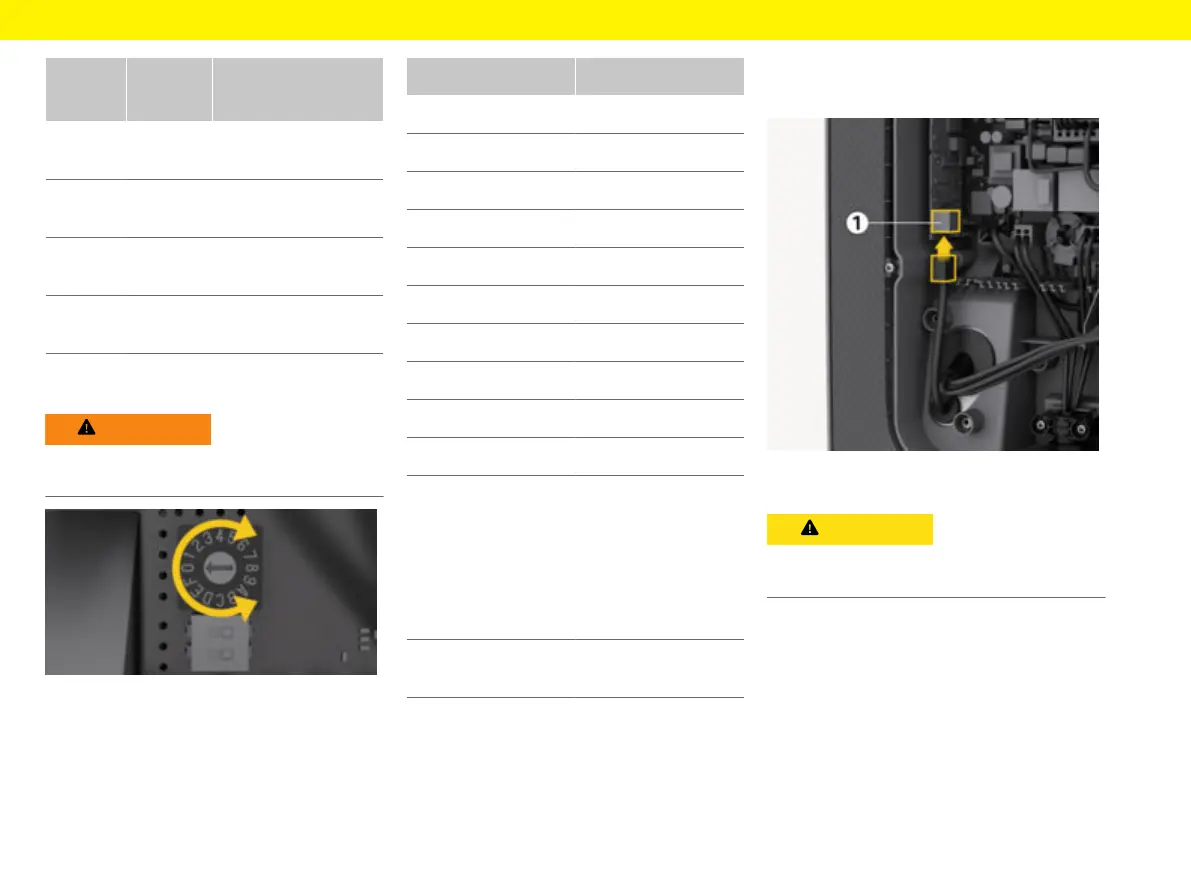

Abb.6: Drehschalter
e
Ladestrom der Wallbox entsprechend der gebäu-
deseitigen Leitungsabsicherung und der Nenn-
leistung der Wallbox am Drehschalter mit ei-
nem Schraubendreher 0,3 x 2 mm einstellen.
g

(Abb.6)
Position Wert
F 32 A
E 30 A
D 25 A
C 20 A
B 16 A
A 15 A
9 13 A
8 10 A
7 8 A
6 6 A
2 und 3 Rücksetzen der Wallbox
auf Werkseinstellungen
Um Laden zu können,
im Anschluss Schalter
auf den neu ermittelten
maximal möglichen La-
destrom einstellen
Alle anderen Positionen Reserviert für zuküni-
gen Anwendungen
Anschluss an das Netzwerk
Ethernet-Kabel anschließen (optional)
1. Steckverbinder an Ethernet-Kabel montieren.
2. Von unten in den Port einstecken.
Schaden an der Wallbox
Die Dichtigkeit ist nur gewährleistet wenn der Ste-
cker in der Wallbox gecrimpt wird.
Montageabschluss
Deckel montieren
1. Deckel mit integrierter Schaumstodichtung
einhängen und festdrücken.
2. Schraube 5x20 T25 am unteren Rand des De-
ckels eindrehen und festziehen.
