Porsche Wallbox - Dovršetak Montaže; Priključak S Mrežom

HR |
340
UPOZORENJE
OPREZ
DIP1
(ispod)
DIP2
(iznad)
Postavka
desno
(OFF)
desno
(OFF)
3-fazni, nadzor uzemlje-
nja uključen
lijevo
(ON)
desno
(OFF)
3-fazni, nadzor uzemlje-
nja isključen
desno
(OFF)
lijevo (ON) 1-fazni, nadzor uzemlje-
nja uključen
lijevo
(ON)
lijevo (ON) 1-fazni, nadzor uzemlje-
nja isključen
Namještanje struje punjenja
Podešavanje struje punjenja vršite samo kada je Wall-
box isključen s napajanja.

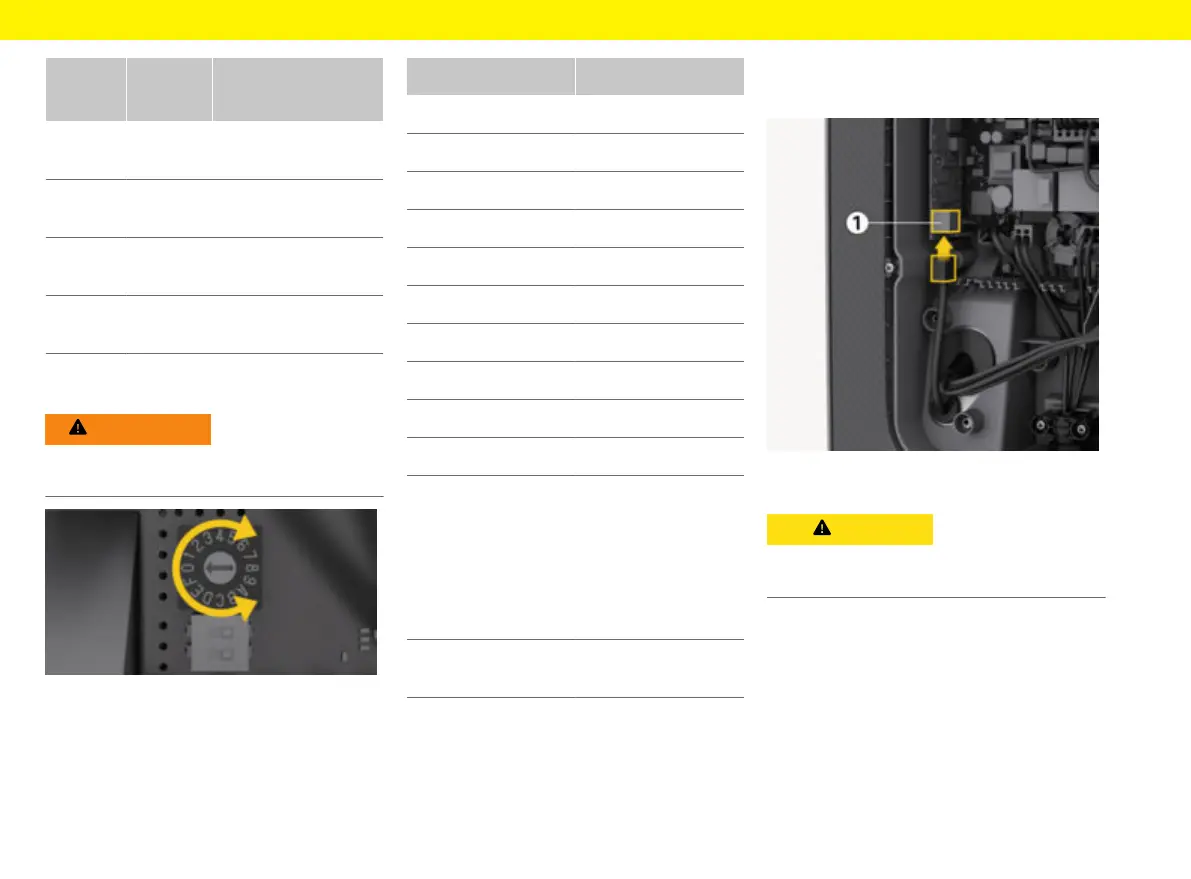

Sl.136: Rotacijski prekidač
e
Struju punjenja wallboxa namjestite prema za-
štiti voda na zgradi i nazivnoj snazi wallboxa na
rotacijskom prekidaču pomoću odvijača 0,3 x 2
mm.
g

(Sl.136)
Položaj Vrijednost
F 32 A
E 30 A
D 25 A
C 20 A
B 16 A
A 15 A
9 13 A
8 10 A
7 8 A
6 6 A
2 i 3 Vraćanje wallboxa na
tvorničke postavke
Da biste mogli pu-
niti, namjestite preki-
dač na novoutvrđenu
maksimalnu moguću
struju punjenja
Svi ostali položaji Rezervirano za buduće
primjene
Priključak s mrežom
Priključivanje Ethernet kabela (opcijski)
1. Utični priključak montirajte na Ethernet kabel.
2. Utaknite u priključak odozdo.
Oštećenje wallboxa
Nepropusnost je zajamčena samo ako je utikač krim-
pan u wallboxu.
Dovršetak montaže
Montaža poklopca
1. Zakvačite poklopac s integriranom pjenastom
brtvom i čvrsto ga pritisnite.
2. Zavijte vijak 5x20 T25 u donji rub poklopca i
zategnite ga.
