PERICOLO
ATTENZIONE
Messa in funzione
Pericolo di lesioni a causa
del sensore RFID per le
persone con pacemaker o
debrillatore
Se si porta un pacemaker, mantenere una distanza
di almeno 60 cm dal sensore RFID sul pannello ante-
riore.
Se si porta un debrillatore, mantenere una distanza
di almeno 40 cm dal sensore RFID sul pannello ante-
riore.
Alla prima messa in funzione e negli intervalli di ma-
nutenzione prescritti è necessario eseguire un con-
trollo secondo DIN VDE 0100 o le norme nazionali
vigenti.
Informazioni
In base alla produzione, la versione del contatore elet-
trico integrato non è pari a 0 kWh.
Esecuzione della congurazione dell’assi-
stenza
Wallbox difettosa
Una Wallbox con guasto attivo non è completamente
funzionante. Un guasto attivo si verica quando il
LED della condizione di esercizio si illumina di
rosso.
Informazioni
La congurazione dell’assistenza deve avvenire senza
collegamento alla vettura.
La Wallbox è attivata non appena viene alimentata di
corrente.
e
Attivazione della Wallbox
🡆 I LED si accendono in sequenza.

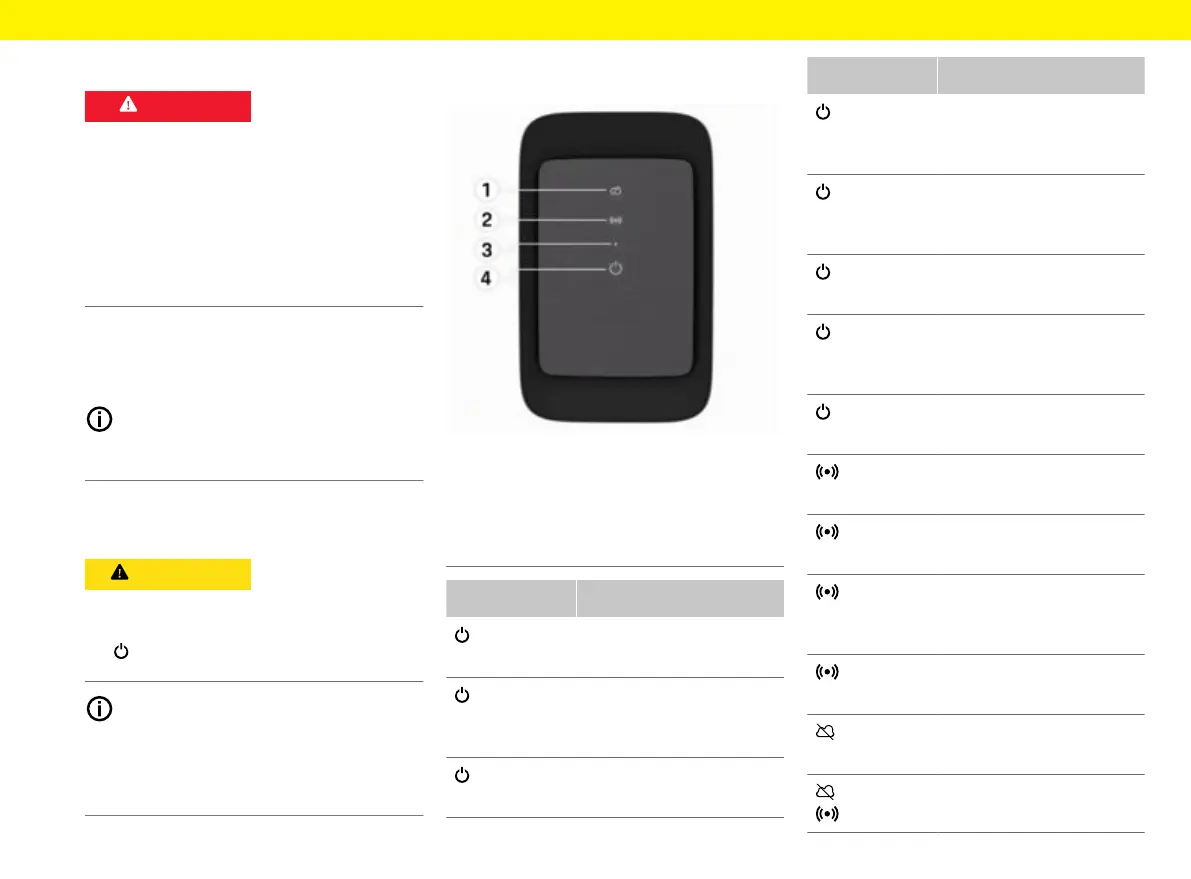

Fig.49: Parte frontale del design dell’unità di comando
1 Spia di controllo backend
2 Spia di controllo autorizzazione
3 Sensore di luminosità
4 Interruttore di accensione/spegnimento
Indicatore Signicato
bianco
Wallbox attivata e pronta per
l’uso
Lampeggiante
bianco
Collegamento in corso
Verde
Processo di ricarica comple-
tato
Indicatore Signicato
Lampeggiante
verde
Caricamento della vettura in
corso
Lampeggiante
veloce blu
Pausa di carica (ISO)
Arancione
Riavvio della Wallbox neces-
sario
Lampeggiante
arancione
Wallbox avviata
Rosso
Errore di carica
bianco
Autenticazione richiesta
Verde (2-4 sec.)
Autenticazione riuscita
Rosso lampeg-
giante (2-4 sec.)
Autenticazione non riuscita
Rosso
Guasto modulo
bianco
Nessuna connessione bac-
kend possibile
La Wallbox viene ripristinata
alle impostazioni di fabbrica
