Porsche Wallbox - Strömförsörjning

| SE
239
FARA
VARNING
VARNING
3. Skruva fast skruvklämmorna på framsidan med
ett vridmoment på 1,65 Nm +/-8 %.
Anslut infrastrukturkabel (1-fas)

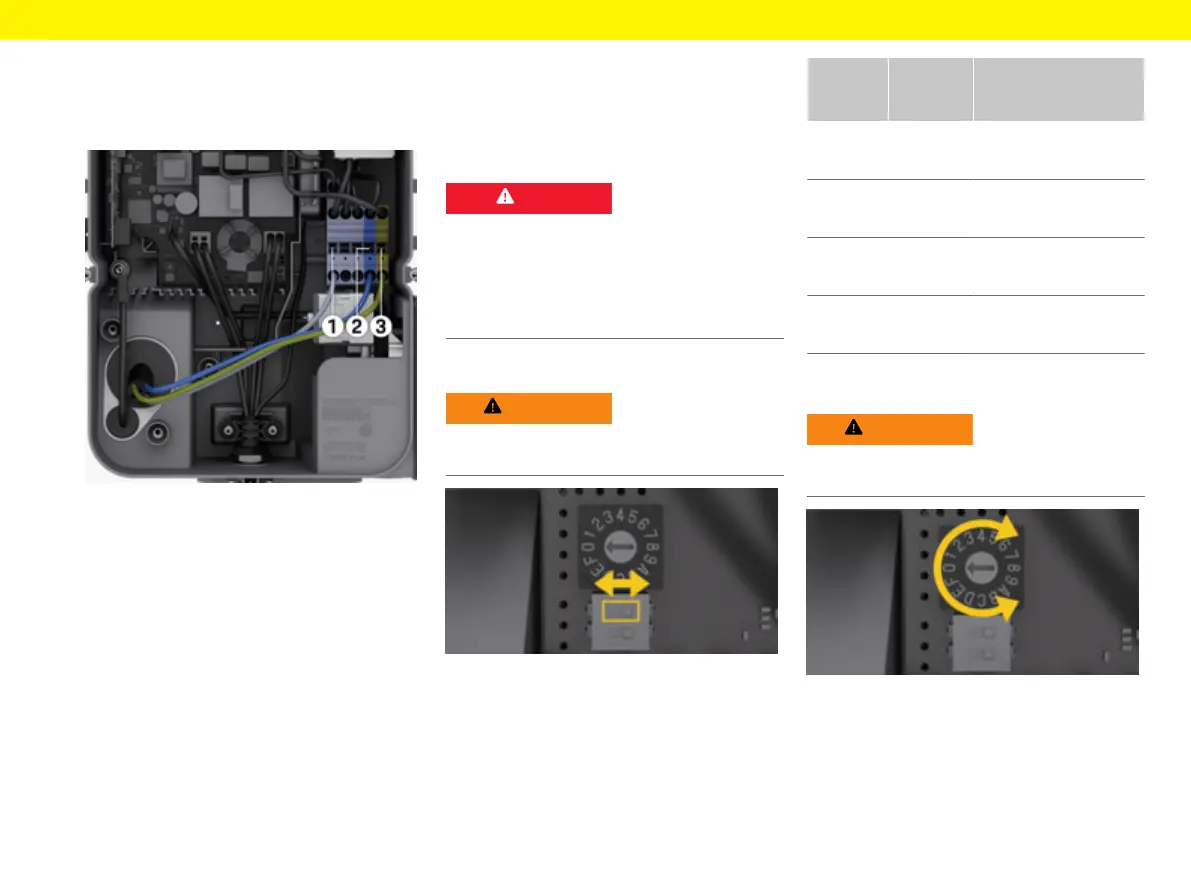

Bild94: Kabelfästen (1-fas)
1.
Skala kabelledarna till en längd av 12 mm.
2.
För in i kabelfästen från vänster till höger i föl-
jande ordning:
TT/TN-nätverk:
1 L1
2 N (blå)
3 PE (grön/gul)
IT-nätverk:
1 L1 (svart) i klämma 3 (brun)
2 N (blå) i klämma 2 (blå)
3 PE (grön/gul) i klämma 1 (grön/gul)
3. Skruva fast skruvklämmorna på framsidan med
ett vridmoment på 1,65 Nm +/-8 %.
Strömförsörjning
Aktivera/inaktivera jordningsövervakning
Risk för livsfara på grund
av elektriska stötar
Användning av Wallbox utan aktiv jordningsövervak-
ning kan orsaka elektriska stötar, kortslutning, brand,
explosion och brännskador.
Jordningsövervakningen får endast inaktiveras i icke
jordade elnät.
Ställ in nätverkskongurationen
Utför endast huvudkongurationsinställningen när
Wallbox är strömlös.
Bild95: DIP-brytare
Ställ in DIP-brytare
e
Använd en pincett för att rikta DIP-omkopplaren
åt vänster eller höger.
DIP1
(nere)
DIP2
(uppe)
Inställning
höger
(AV)
höger (AV) 3-fas, jordningsöver-
vakning på
vänster
(PÅ)
höger (AV) 3-fas, jordningsöver-
vakning av
höger
(AV)
vänster
(PÅ)
1-fas, jordningsöver-
vakning på
vänster
(PÅ)
vänster
(PÅ)
1-fas, jordningsöver-
vakning av
Ställ in laddningsström
Utför endast justering av laddningsström när Wallbox
är strömlös.
Bild96: Vridomkopplare
e
Justera laddningsströmmen för Wallbox utifrån
fastighetens eektuttag samt Wallbox nominella
eekt med vridomkopplaren med hjälp en skruv-
mejsel på 0,3 x 2 mm.
g

(Bild96)
