NEBEZPEČÍ
NEBEZPEČÍ
VÝSTRAHA
Montáž
Příprava na montáž
Nebezpečí při montáži a
instalaci
Pokud dojde k poškození součástí během montáže a
instalace, hrozí nebezpečí vážného poranění.
e Dále nepracujte.
e Informujte technický servis.
Nebezpečí úrazu elektric-
kým proudem
Zajistěte každé nainstalované zařízení Wallbox po-
mocí proudového chrániče (min. RCD typu A).
Možné poškození plo-
chého kabelu
Při neopatrném postupu může dojít k poškození plo-
chého kabelu (viz obrázek 6).
Při montáži a instalaci postupujte opatrně.
Před zahájením montáže se ujistěte, že jsou splněny
všechny předpoklady.
1. Variantu zařízení Wallbox jasně identikujte
podle názvu modelu na typovém štítku na vněj-
ším krytu.
Pro účely identikace jsou název modelu a níže
uvedené hodnoty obzvlášť relevantní pro síťové
připojení (síťové napětí, proud, frekvence).
g

Viz
kapitola „Technické údaje“ na straně323.
2. Kabel infrastruktury zbavte pláště na délce
25 cm.
Minimální délka za opláštěnou částí závisí na
směru, ze kterého kabel infrastruktury přichází:
zespodu, zezadu, seshora.
– Kabel zespodu: Veďte kabel přímo do ot-
voru krytu, který je k tomuto úč elu určen
1 g(Obr.122).
Volně dostupná délka kabelu včetně oplá-
štěné části (25cm) musí činit 41 cm.
– Kabel zezadu: Umístěte výstup kabelu
ze zdi do úrovně upevnění vlevo dole 1
g(Obr.122).
Volně dostupná délka kabelu včetně oplá-
štěné části (25cm) musí činit 36 cm.
– Kabel seshora: Volně dostupná délka kabelu
včetně opláštěné části (25cm) musí činit
83 cm.
3.
Platí pro: Kalibrační předpisy pro Porsche Wall-
box:
Zkontrolujte, zda pečeť na typovém štítku a pe-
čeť výrobce jsou na místě a nejsou poškozeny.
Montáž zařízení Wallbox

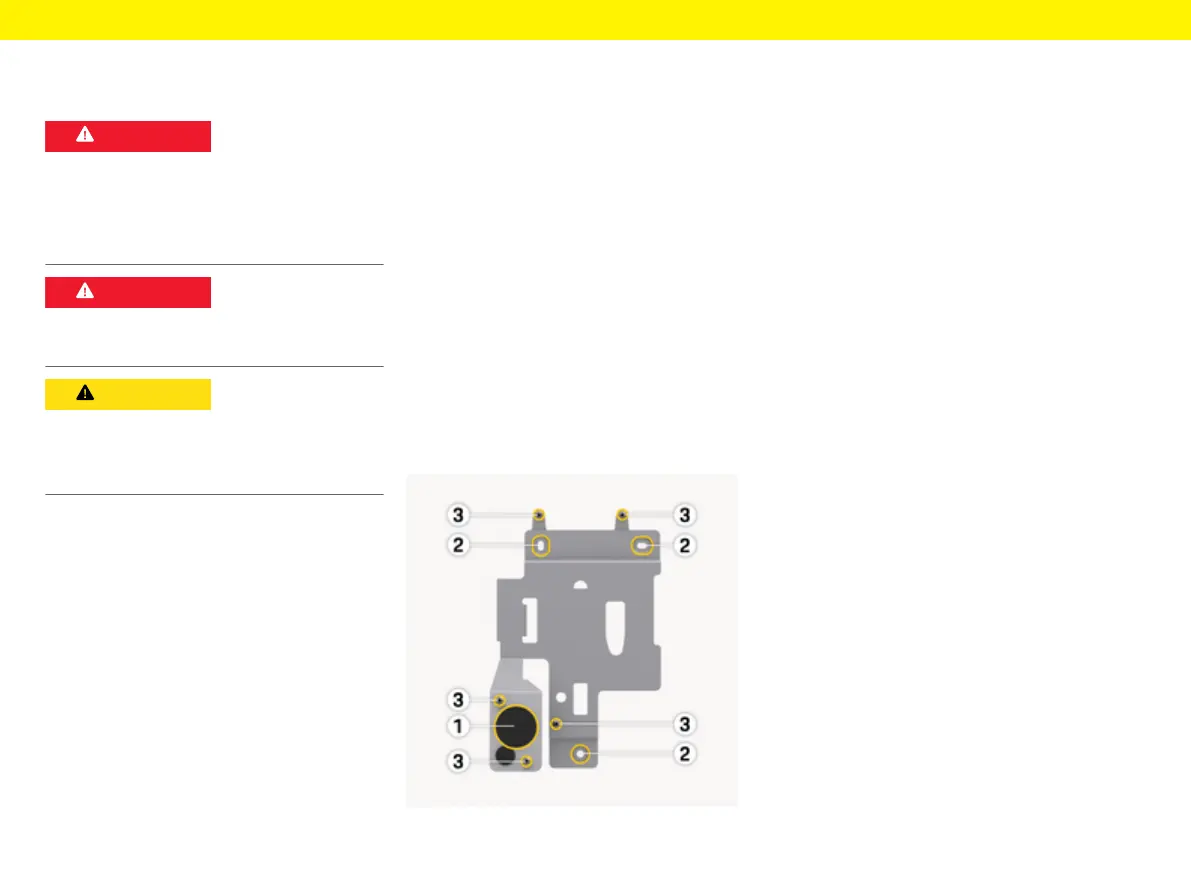

Obr.122: Montážní deska
1. Vyznačte montážní otvory na stěně podle vrtací
šablony 2 g(Obr.122).
2. Vyvrtejte montážní otvory do stěny podle zna-
čení.
3.
Vložte hmoždinky (8 mm) na šrouby typu Spax
(nerezová ocel 6×60).
– nebo –
. Vyberte vhodný upevňovací materiál podle stavu
stěny.
4. Upevněte montážní desku šrouby 2 g(Obr.122).
5. Propíchněte kabelové vedení (KEL-SCDP 50)
plochým šroubovákem a seřízněte na požado-
vaný rozměr řezným nástrojem podle tabulky
průřezu.
Místo určené pro kabelové vedení (KEL-SCDP
50) je již předvrtané.
Membránový kroužek a průměr kabelu
–
Membránový kroužek A: průměr kabelu 10–
18mm
–
Membránový kroužek B: průměr kabelu 18–
22mm
–
Membránový kroužek C: průměr kabelu 22–
24mm
– Membránový kroužek D: průměr kabelu 24–
26mm
– Membránový kroužek E: průměr kabelu 26–
28mm
– Membránový kroužek F: průměr kabelu přes
28mm
6. Vložte kabelové vedení (KEL-SCDP 50) tak, aby
těsnicí okraje obemykaly okraj uvnitř i vně.
7. Protáhněte kabel infrastruktury kabelovým vede-
ním 1
g

(Obr.122).
