Porsche Wallbox - Stromversorgung

| DE
13
GEFAHR
WARNUNG
Information
Die Wallbox kann 1-phasig oder 3-phasig ange-
schlossen werden, siehe Stromversorgung Netzkon-
guration einstellen.
Beim Anschließen des Infrastrukturkabels, An-
schlussplan beachten g(Abb.3) , g(Abb.4).
Infrastrukturkabel anschließen (3-phasig)

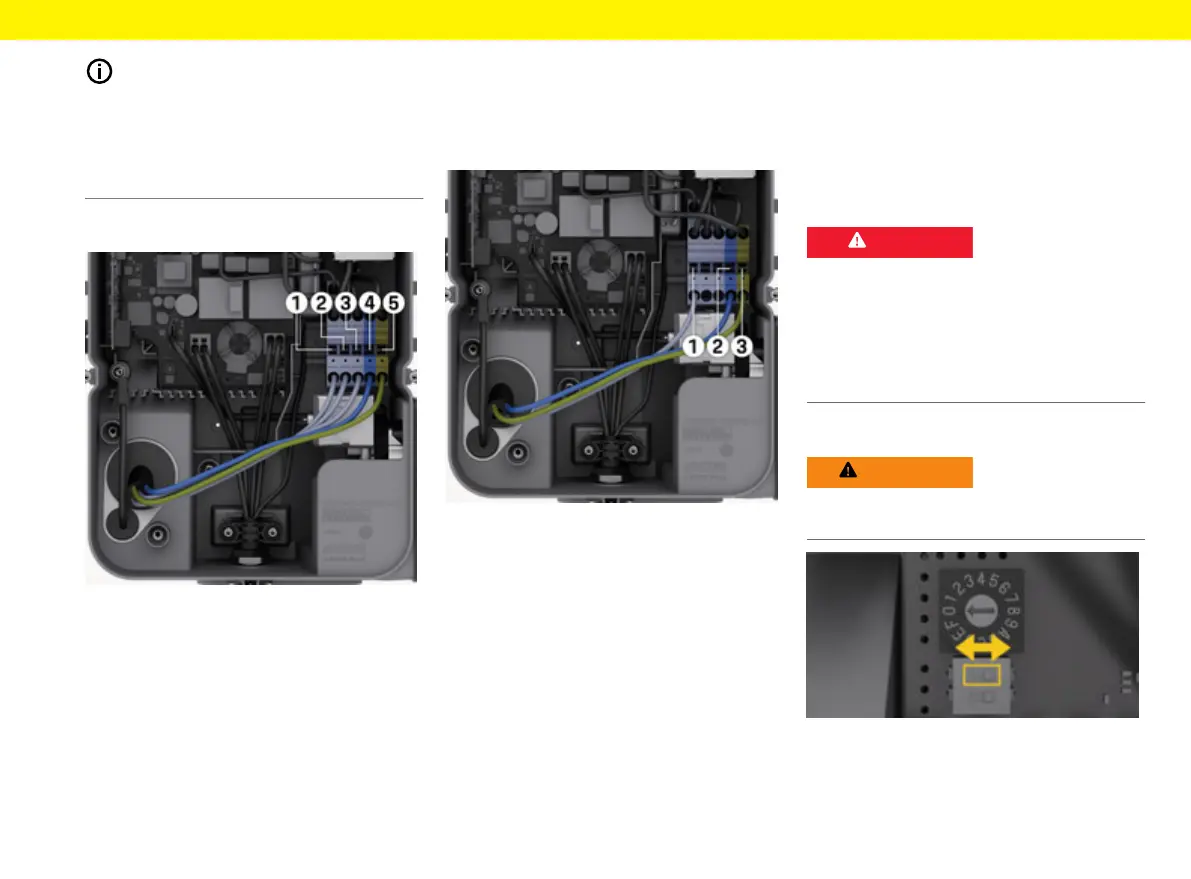

Abb.3: Anschlussklemmen (3-phasig)
1. Die Kabeladern auf 12 mm Länge abisolieren.
2. Farblich richtig zuordnen und von links nach
rechts in folgender Reihenfolge in die Anschluss-
klemmen stecken:
1 L1
2 L2
3 L3
4 N (blau)
5 PE (grün/gelb)
3. Die Schraubklemmen an der Vorderseite mit ei-
nem Drehmoment von 1,65 Nm +/-8 % fest-
schrauben.
Infrastrukturkabel anschließen (1-phasig)
Abb.4: Anschlussklemmen (1-phasig)
1.
Die Kabeladern auf 12 mm Länge abisolieren.
2. Von links nach rechts in folgender Reihenfolge in
die Anschlussklemmen stecken:
TT/TN-Netz:
1 L1
2 N (blau)
3 PE (grün/gelb)
IT-Netz:
1 L1 (schwarz) in Klemme 3 (braun)
2 N (blau) in Klemme 2 (blau)
3 PE (grün/gelb) in Klemme 1 (grün/-gelb)
3. Die Schraubklemmen an der Vorderseite mit ei-
nem Drehmoment von 1,65 Nm +/-8 % fest-
schrauben.
Stromversorgung
Erdungsüberwachung aktivieren/deakti-
vieren
Lebensgefahr durch
Stromschlag
Die Verwendung der Wallbox ohne aktive Erdungs-
überwachung kann Stromschläge, Kurzschlüsse,
Brände, Explosionen oder Verbrennungen verursa-
chen.
Die Erdungsüberwachung nur in nicht geerdeten
Stromnetzen deaktivieren.
Netzkonguration einstellen
Die Einstellung der Netzkonguration nur in span-
nungsfreiem Zustand der Wallbox durchführen.
Abb.5: DIP-Schalter
DIP-Schalter einstellen
e
DIP-Schalter mit einer Pinzette nach links bzw.
rechts kippen.
