Porsche Wallbox - Napajanje Strujom

| HR
339
OPASNOST
UPOZORENJE
Informacije
Wallbox se može priključiti 1-fazno ili 3-fazno, vidi
Postavke napajanja strujom za konguraciju mreže.
Kod priključivanja infrastrukturnog kabela uvažite
shemu spajanja g(Sl.133) , g(Sl.134).
Priključivanje infrastrukturnog kabela (3-
fazno)

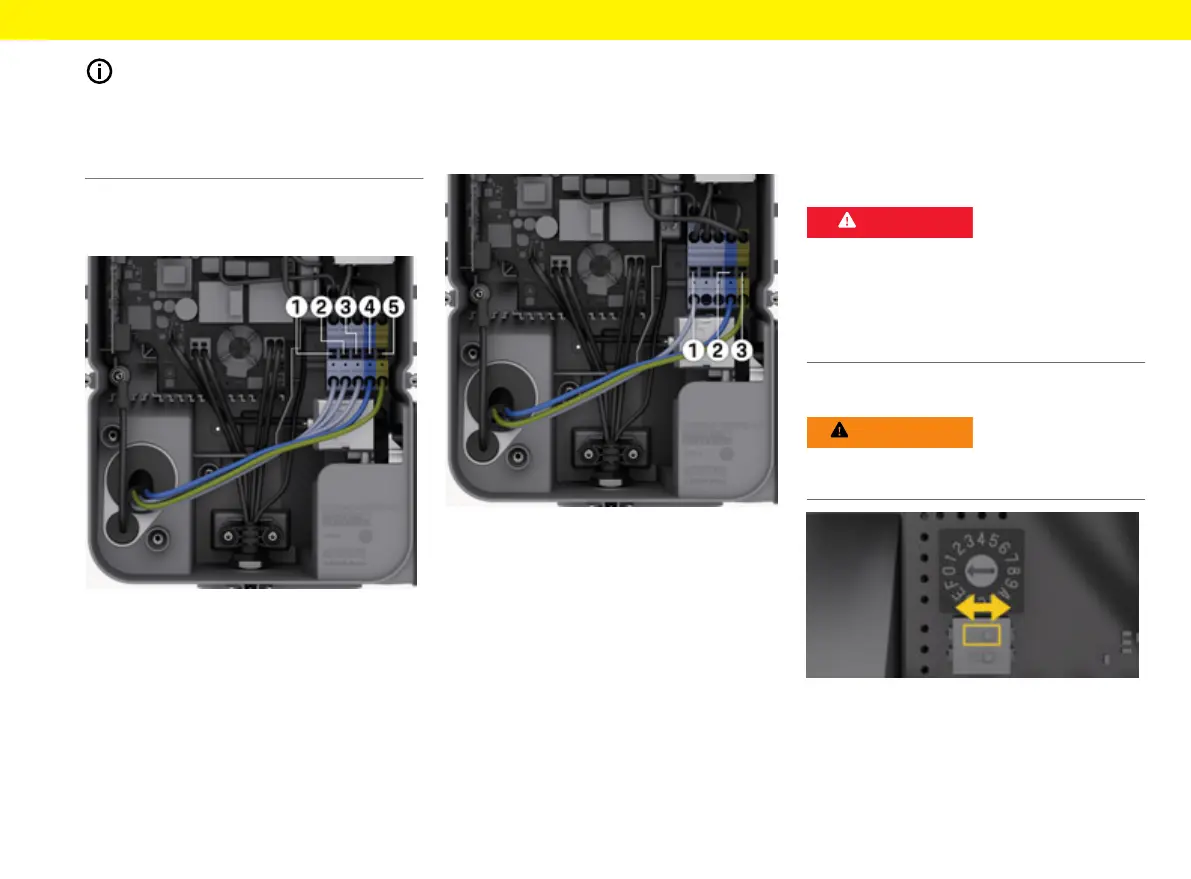

Sl.133: Priključne stezaljke (3-fazne)
1. Ogolite žice kabela na dužinu od 12 mm.
2. Pravilno pridružite boje i umetnite ih u priključne
stezaljke slijeva nadesno sljedećim redoslijedom:
1 L1
2 L2
3 L3
4 N (plavo)
5 PE (zeleno/žuto)
3. Zavrnite vijčane stezaljke na prednjoj strani za-
teznim momentom od 1,65 Nm +/-8%.
Priključivanje infrastrukturnog kabela (1-
fazno)
Sl.134: Priključne stezaljke (1-fazne)
1.
Ogolite žice kabela na dužinu od 12 mm.
2. Umetnite u priključne stezaljke slijeva nadesno
sljedećim redoslijedom:
TT/TN mreža:
1 L1
2 N (plavo)
3 PE (zeleno/žuto)
IT mreža:
1 L1 (crno) na stezaljku 3 (smeđe)
2 N (plavo) na stezaljku 2 (plavo)
3 PE (zeleno/žuto) na stezaljku 1 (zeleno/žuto)
3. Zavrnite vijčane stezaljke na prednjoj strani za-
teznim momentom od 1,65 Nm +/-8%.
Napajanje strujom
Aktiviranje/deaktiviranje nadzora uzemlje-
nja
Opasnost po život zbog
strujnog udara
Upotreba wallboxa bez aktivnog nadzora uzemljenja
može izazvati strujne udare, kratke spojeve, požare,
eksplozije ili opekline.
Nadzor uzemljenja deaktivirajte samo u strujnim mre-
žama koje nemaju uzemljenje.
Namještanje mrežne konguracije
Postavljanje konguracije mreže smije se izvršavati
samo kada je Wallbox isključen s napajanja.
Sl.135: DIP prekidač
Namještanje DIP prekidača
e
Pomoću pinceta nagnite DIP prekidač ulijevo ili
udesno.
