Porsche Wallbox - Fin de Montage; Raccordement au Réseau

FR |
64
ATTENTION

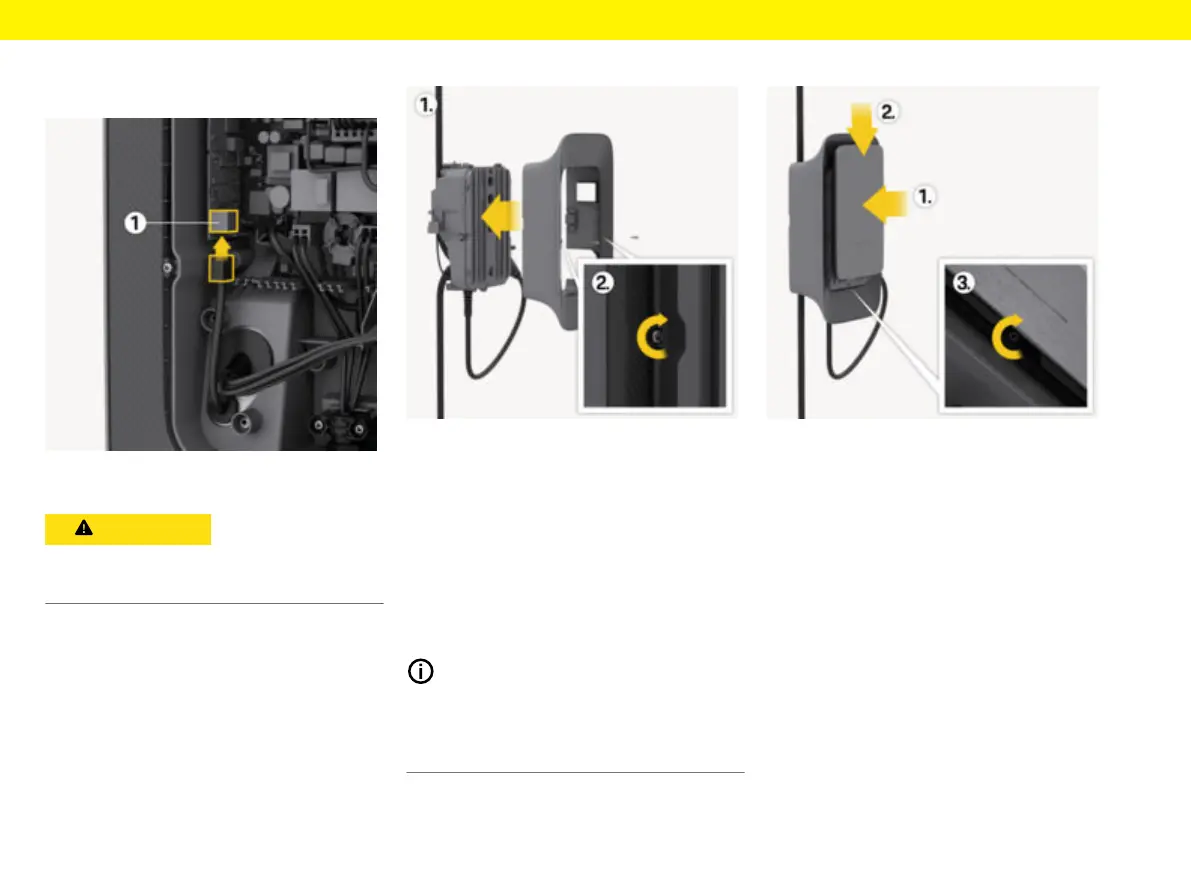

Raccordement au réseau
Raccorder le câble Ethernet (facultatif)
1. Monter le connecteur sur le câble Ethernet.
2. Insérer dans le port à partir du bas.
Endommagement de la
Wallbox
L’étanchéité n’est assurée que si le connecteur est
inséré à fond dans la Wallbox.
Fin de montage
Montage du couvercle
1. Accrochez le couvercle à l’aide du joint en
mousse intégré et appuyez fermement.
2. Serrez la vis 5 x 20 T25 sur le bord inférieure du
couvercle et bloquez-la.
Fixation du cadre design
Fig.27: Fixation du cadre design
1.
Insérez le cadre design dans le guide.
2.
Fixez à gauche et à droite à l’aide d’une vis 5x20
T25.
Appliquez le sceau de l’utilisateur
S’applique à : Droit de l’étalonnage de la Wallbox
Porsche
Scellez l’une des vis sur le capot à l’aide du sceau de
l'utilisateur fourni.
Information
Le sceau rond et rectangulaire du fabricant ainsi que
le sceau de l'utilisateur ne doivent pas être endom-
magés. Sinon, la conformité au droit de l’étalonnage
est annulée.
Mise en place de la façade design
Fig.28: Fixation de la façade design
1.
Glissez la façade design dans les rails de guidage
latéraux.
2.
Fixe-la dans le guide en la faisant glisser légère-
ment vers le bas.
3.
Fixez à l’aide d’une vis sur le bord inférieur.
