Montage
Forberedelse af montage
Fare ved montage og in-
stallation
Hvis komponenter beskadiges under montagen og
installationen, kan det medføre alvorlig personskade.
e Indstil yderligere arbejde.
e Kontakt teknisk service.
Fare for kvæstelser på
grund af elektrisk stød
Sørg for, at hver installeret Wallbox er sikret med en
fejlstrømsaryder (RCD type A eller derover).
Mulig beskadigelse af
adkablet
Hvis der ikke udvises forsigtighed, kan adkablet
blive beskadiget (se billede 6).
Udfør montage- og installationsaktiviteterne forsig-
tigt.
Sørg for, at alle forudsætninger er opfyldt, før monta-
gen påbegyndes.
1. Wallbox-variant skal tydeligt identiceres ved
hjælp af modelnavnet på typeskiltet på yder-
dækslet.
Navnene på modellen og de værdier, der er
angivet nedenfor, er særligt relevante for iden-
tikationen af nettilslutningen (netspænding,
strøm, frekvens).
g

Se kapitel »Tekniske data« på
side174.
2. Af-isolér infrastrukturkablet over en længde på
25 cm.
Minimumslængden eer den af-isolerede sek-
tion aænger af den retning, som infrastruktur-
kablet kommer fra: nedefra, bagfra, ovenfra.
– Kabel nedefra: Før kablet direkte til det
dertil indrettede hul i kabinettet 1 g(Bil-
lede62).
Den frit tilgængelige kabellængde, inklusiv
den af-isolerede sektion (25cm), skal være
på 41 cm.
– Kabel bagfra: Placér kabeludtaget fra væg-
gen på fastgørelsens niveau i nederste ven-
stre hjørne 1 g(Billede62).
Den frit tilgængelige kabellængde, inklusiv
den af-isolerede sektion (25cm), skal være
på 36 cm.
–
Kabel fra oven : Den frit tilgængelige ka-
bellængde inklusiv den af-isolerede sektion
(25cm) skal være på 83 cm.
3.
Gælder for: Porsche Wallbox Kalibreringslov:
Kontrollér, at forseglingen på typeskiltet samt
producentens segl er til stede og ikke er beska-
digede.
Montering af Wallboxen

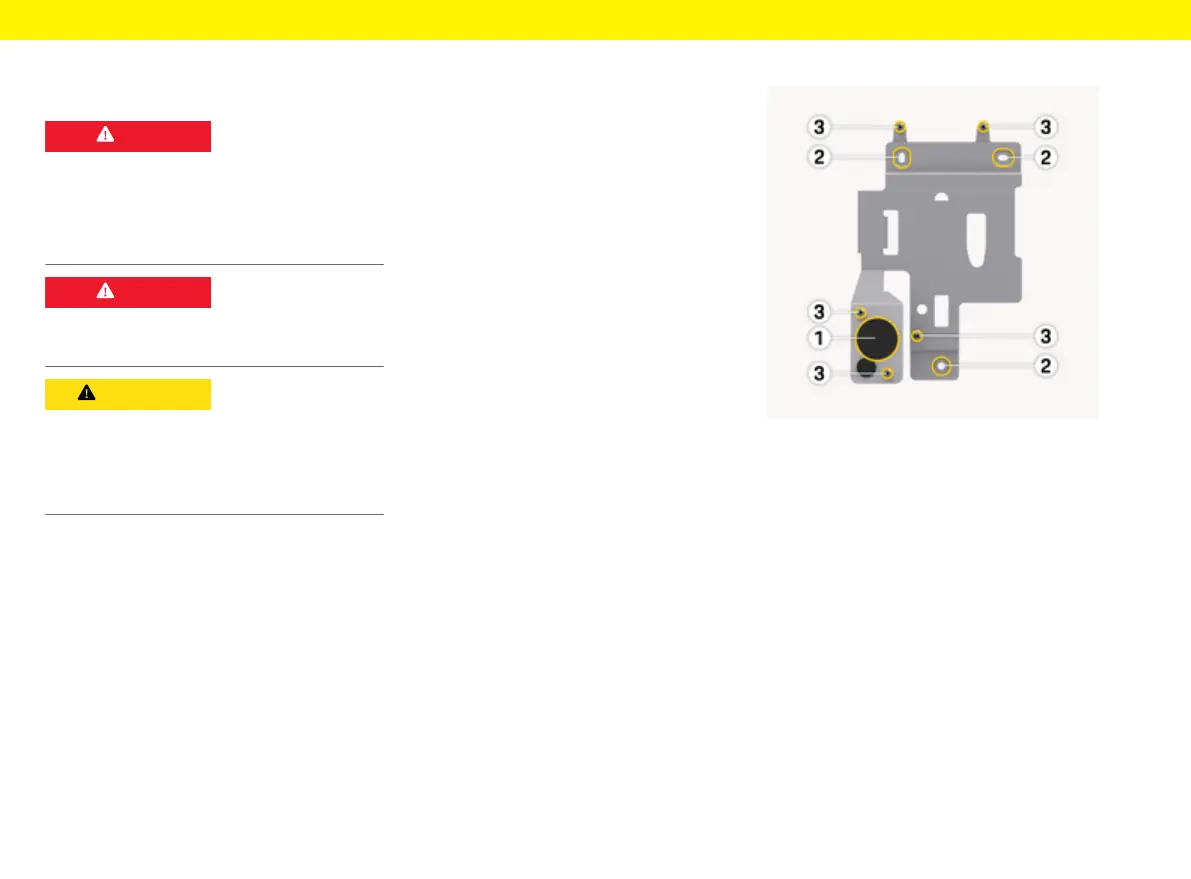

Billede.62: Montageplade
1.
Tegn fastgørelseshuller på væggen i henhold til
boreskabelonen 2
g
(Billede62).
2.
Bor fastgørelseshullerne som markeret i væggen.
3.
Isæt dyvel (8 mm) til Spax-skruerne (6x60 rust-
frit stål).
– eller –
. Vælg passende fastgørelsesmateriale i forhold til
væggens beskaenhed.
4. Fastgør monteringspladen med skruer 2 g

(Bil-
lede62).
5. Før kabelgennemføringen (KEL-SCDP 50) igen-
nem med en kærvskruetrækker, og klip den til
med en skævbider i henhold til tværsnitstabellen.
Den tilsigtede placering for kabelgennemførin-
gen (KEL-SCDP 50) er allerede forboret.
