A Wallbox pode ser ligada monofásica ou trifásica,
consulte Fonte de alimentação Denir a conguração
da rede.
Ao ligar o cabo de infraestrutura, tenha em atenção o
diagrama de ligações g(Fig.53) , g(Fig.54).
Ligar o cabo de infraestrutura (trifásico)

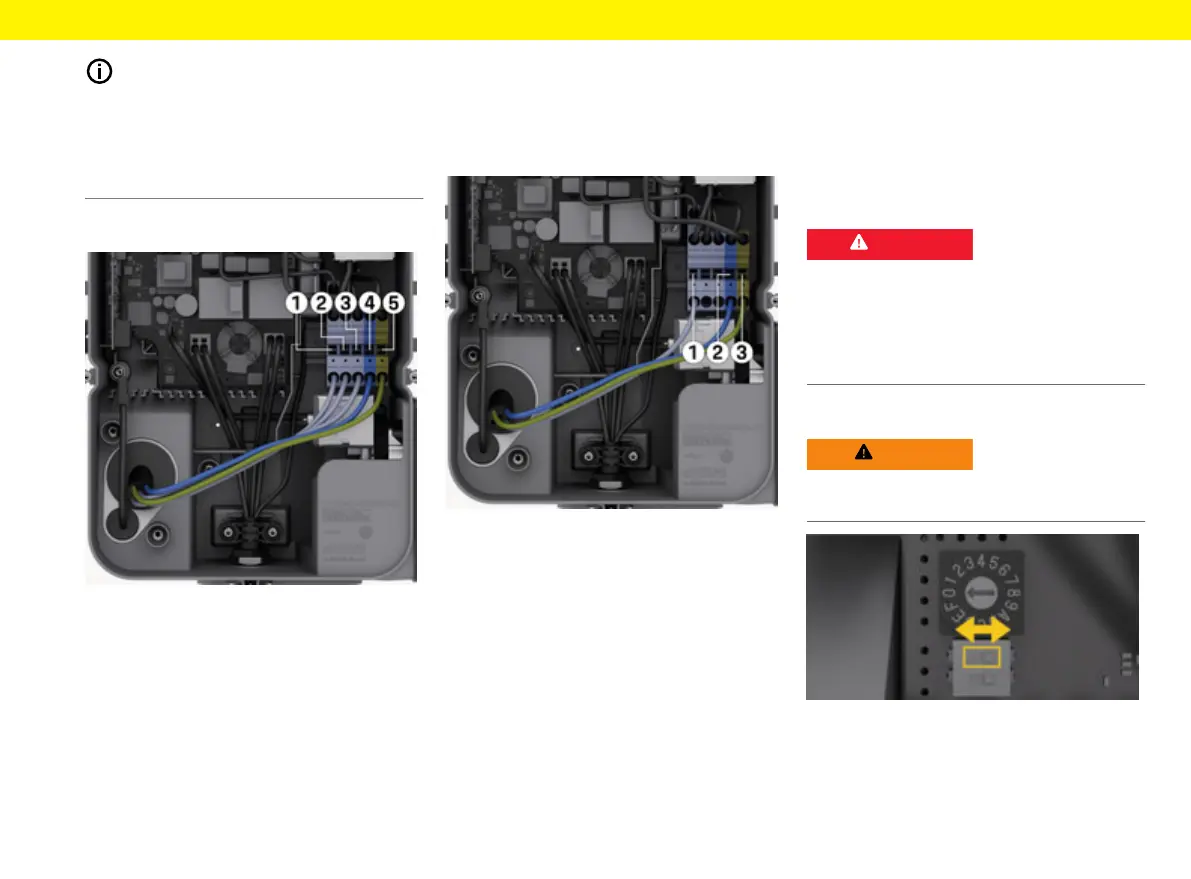

Fig.53: Terminais (trifásicos)
1. Descarne os núcleos dos cabos até um compri-
mento de 12 mm.
2. Combine corretamente a cor e ligue nos termi-
nais da esquerda para a direita pela seguinte
ordem:
1 L1
2 L2
3 L3
4 N (azul)
5 PE (verde/amarelo)
3. Aperte os terminais de parafuso na parte dian-
teira com um binário de 1,65 Nm +/-8%.
Ligar o cabo de infraestrutura (monofásico)
Fig.54: Terminais (monofásicos)
1.
Descarne os núcleos dos cabos até um compri-
mento de 12 mm.
2. Nos terminais da esquerda para a direita pela
seguinte ordem:
Rede TT/TN:
1 L1
2 N (azul)
3 PE (verde/amarelo)
Rede TI:
1 L1 (preto) no terminal 3 (castanho)
2 N (azul) no terminal 2 (azul)
3 PE (verde/amarelo) no terminal 1 (verde/ama-
relo)
3. Aperte os terminais de parafuso na parte dian-
teira com um binário de 1,65 Nm +/-8%.
Fonte de alimentação
Ativar/desativar monitor de terra
Perigo de vida devido a
choque elétrico
A utilização da Wallbox sem um monitor de terra
ativo pode causar choques elétricos, curtos-circuitos,
incêndios, explosões ou queimaduras.
Desative o monitor de terra apenas em sistemas de
alimentação da rede elétrica não ligados à terra.
Denir a conguração da rede
Efetue a conguração da rede elétrica apenas quando
a Wallbox estiver sem tensão.
Fig.55: Interruptor DIP
Denir o interruptor DIP
e
Incline o interruptor DIP para a esquerda ou para
a direita com uma pinça.
