Porsche Wallbox - Παροχή Ρεύματος

GR |
288
ΚΙΝΔΥΝΟΣ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Πληροφορίες
Το Wallbox μπορεί να συνδεθεί σε μονοφασικό ή
τριφασικό, βλ. Ρύθμιση της παροχής ρεύματος δι-
κτύου.
Κατά τη σύνδεση του καλωδίου υποδομής, ανα-
τρέξτε στο διάγραμμα σύνδεσης g(Εικ.113) ,
g(Εικ.114).
Σύνδεση καλωδίου υποδομής (τριφασικό)

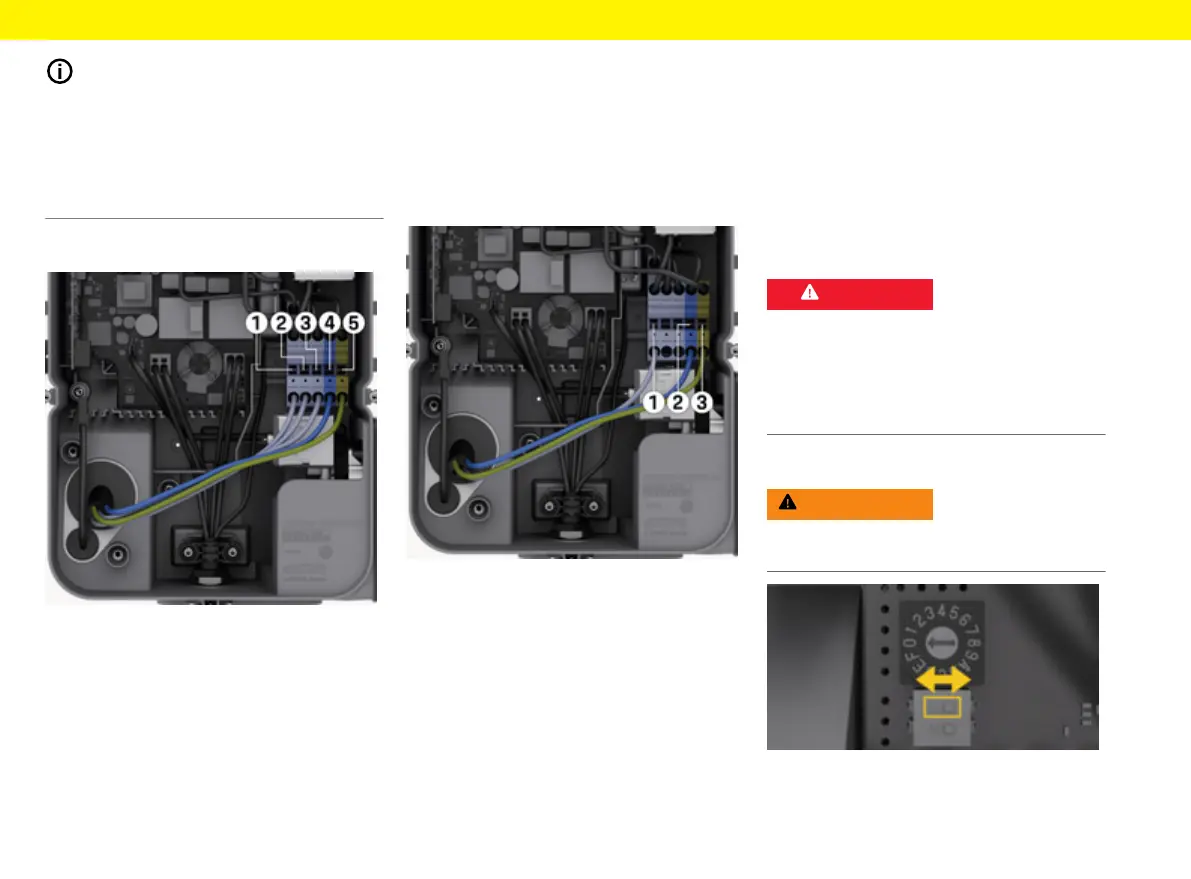

Εικ.113: Ακροδέκτες (τριφασικοί)
1. Αφαιρέστε τους αγωγούς των καλωδί ων σε μή-
κος 12 χλστ.
2. Ταιριάξτε το σωστό χρώμα και τοποθετήστε το
στους ακροδέκτες από αριστερά προς τα δεξιά
με την ακόλουθη σειρά:
1 L1
2 L2
3 L3
4 N (μπλε)
5 PE (πράσινο/κίτρινο)
3. Βιδώστε τους βιδωτούς ακροδέκτες στο μπρο-
στινό μέρος με ροπή 1,65 Nm +/-8%.
Σύνδεση καλωδίου υποδομής (μονοφα-
σικό)
Εικ.114: Ακροδέκτες (μονοφασικοί)
1. Αφαιρέστε τους αγωγούς των καλωδίων σε μή-
κος 12 χλστ.
2. Τοποθετήστε το στους ακροδέκτες από αρι-
στερά προς τα δεξιά με την ακόλουθη σειρά:
Δίκτυο TT/TN:
1 L1
2 N (μπλε)
3 PE (πράσινο/κίτρινο)
Δίκτυο IT:
1 L1 (μαύρο) στον ακροδέκτη 3 (καφέ)
2 N (μπλε) στον ακροδέκτη 2 (μπλε)
3 PE (πράσινο/κίτρινο) στον ακροδέκτη 1 (πρά-
σινο/κίτρινο)
3.
Βιδώστε τους βιδωτούς ακροδέκτες στο μπρο-
στινό μέρος με ροπή 1,65 Nm +/-8%.
Παροχή ρεύματος
Ενεργοποίηση/απενεργοποίηση επιτήρη-
σης γείωσης
Κίνδυνος θανάτου από
ηλεκτροπληξία
Η χρήση του Wallbox χωρίς ενεργή παρακολούθηση
γείωσης μπορεί να προκαλέσει ηλεκτροπληξία, βρα-
χ υκύκλωμα, πυρκαγιά, έκρηξη ή εγκαύματα.
Απενεργοποιείτε την επιτήρηση γείωσης μόνο σε μη
γειωμένα συστήματα παροχής ρεύματος.
Ρύθμιση της διαμόρφωσης δικτύου
Εκτελείτε τη ρύθμιση διαμόρφωσης δικτύου μόνο
όταν το Wallbox είναι απενεργοποιημένο.
Εικ.115: Διακόπτης DIP
