Porsche Wallbox - Conexión a la Red; Fin del Montaje

ES |
88
ADVERTENCIA
ATENCIÓN
DIP1
(abajo)
DIP2
(arriba)
Ajustes
derecha
(OFF)
derecha
(OFF)
trifásico, supervisión de
la toma de tierra acti-
vada
izquierda
(ON)
derecha
(OFF)
trifásico, supervisión de
la toma de tierra desac-
tivada
derecha
(OFF)
izquierda
(ON)
monofásico, supervisión
de la toma de tierra ac-
tivada
izquierda
(ON)
izquierda
(ON)
monofásico, supervisión
de la toma de tierra de-
sactivada
Ajustar la corriente de carga
Realizar el ajuste de la corriente de carga solo cuando
el Wallbox no presente tensión.

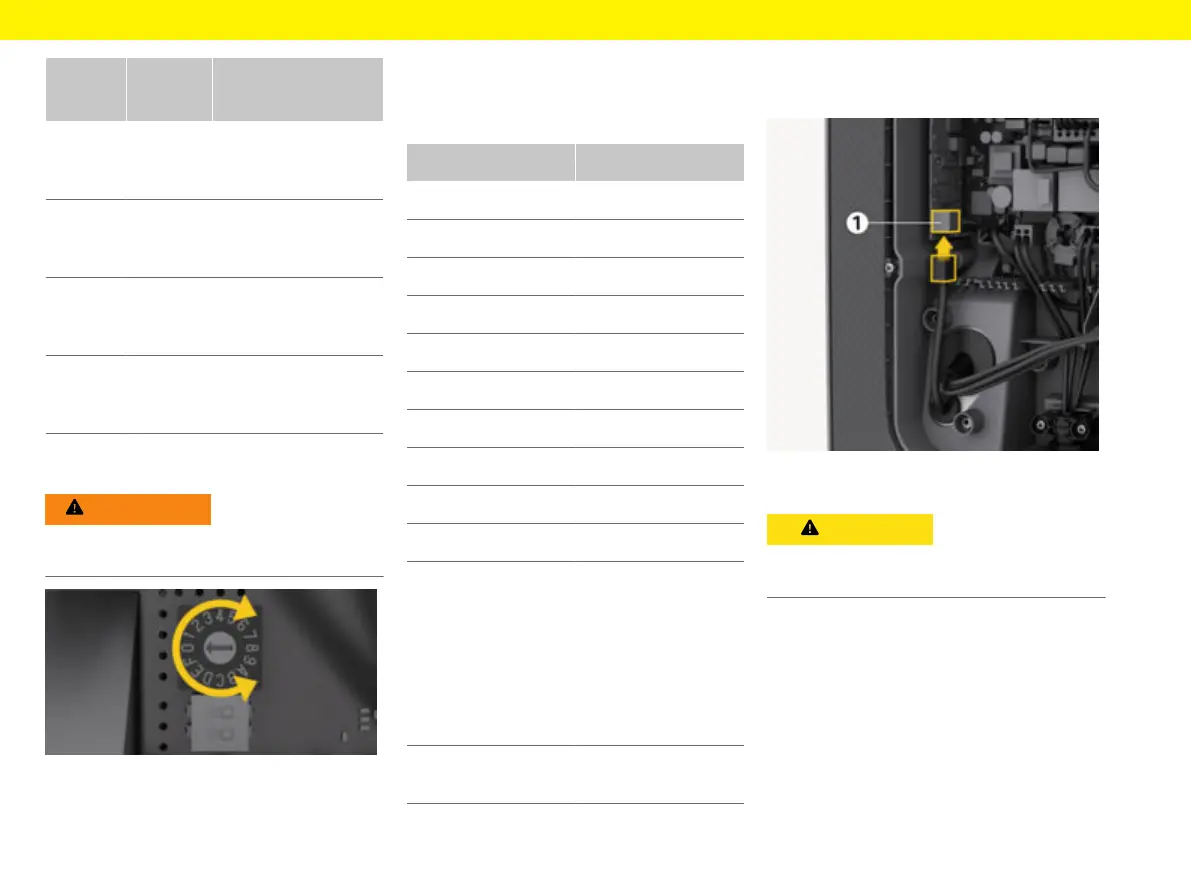

Fig.36: Interruptor giratorio
e Ajustar la corriente de carga del Wallbox según
los fusibles del cable del edicio y la potencia
nominal del Wallbox con el interruptor giratorio
con un destornillador de 0,3 x 2 mm.
g(Fig.36)
Posición Valor
F 32 A
E 30 A
D 25 A
C 20 A
B 16 A
A 15 A
9 13 A
8 10 A
7 8 A
6 6 A
2 y 3 Restablecer el Wallbox
a los ajustes de fábrica
Para poder iniciar la
carga, ajustar el inte-
rruptor a la nueva co-
rriente de carga má-
xima posible determi-
nada
Todas las demás posi-
ciones
Reservado para futuras
aplicaciones
Conexión a la red
Conexión del cable Ethernet (opcional)
1. Montar el conector del cable Ethernet.
2. Enchufar en el puerto desde abajo.
Daños en el Wallbox
La estanqueidad solo está garantizada si el conector
está engastado en el Wallbox.
Fin del montaje
Montar la tapa
1. Enganchar la tapa con la junta de espuma inte-
grada y apretarla.
2. Enroscar el tornillo 5x20 T25 en el borde inferior
de la tapa y apretarlo.
