Porsche Wallbox - Strømforsyning

DK |
166
FARE
ADVARSEL
Information
Wallboxen kan tilsluttes 1-faset eller 3-faset, se Ind-
stilling af strømkonguration.
Bemærk tilslutningsskemaet ved tilslutning af infra-
strukturkabletg(Billede63) , g(Billede64).

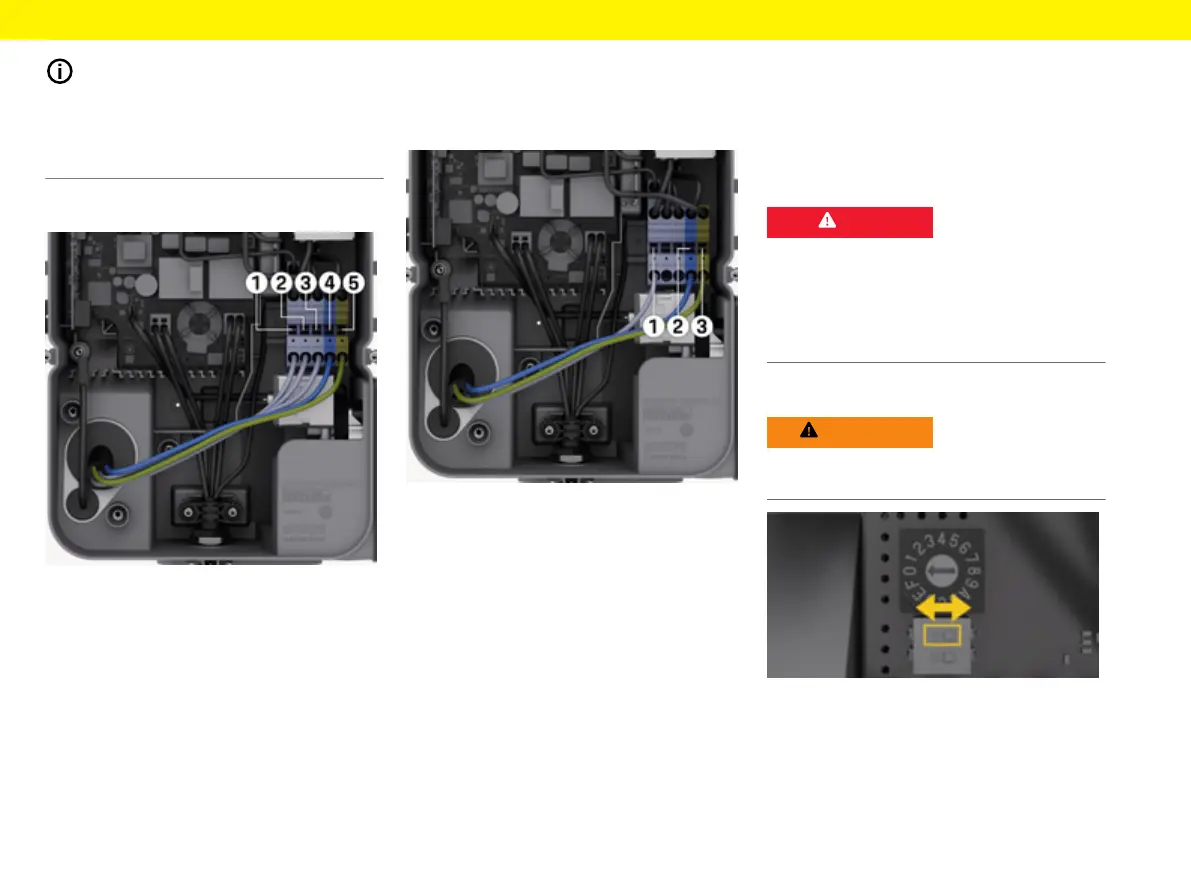

Tilslutning af infrastrukturkabel (3-faset)
Billede.63: Tilslutningsklemmer (3-faset)
1. Asolér kabellederne i en længde på 12 mm.
2. Tildel lederne farvemæssigt korrekt, og sæt dem
ind i terminalerne fra venstre mod højre i føl-
gende rækkefølge:
1 L1
2 L2
3 L3
4 N (blå)
5 PE (grøn/gul)
3. Skru skrueklemmerne på forsiden fast med et
moment på 1,65 Nm +/-8 %.
Tilslutning af infrastrukturkabel (1-faset)
Billede.64: Tilslutningsklemmer (1-faset)
1.
Asolér kabellederne i en længde på 12 mm.
2.
Indsæt fra venstre mod højre i terminalerne i
følgende rækkefølge:
TT/TN-netværk:
1 L1
2 N (blå)
3 PE (grøn/gul)
IT-netværk:
1 L1 (sort) i klemme 3 (brun)
2 N (blå) i klemme 2 (blå)
3 PE (grøn/gul) i klemme 1 (grøn/gul)
3. Skru skrueklemmerne på forsiden fast med et
moment på 1,65 Nm +/-8 %.
Strømforsyning
Aktivér/deaktivér overvågning af jordfor-
bindelse
Livsfare på grund af elek-
trisk stød
Anvendelse af Wallboxen uden aktiv overvågning af
jordforbindelse kan forårsage elektrisk stød, kortslut-
ninger, brande, eksplosioner eller forbrændinger.
Overvågning af jordforbindelse må kun deaktiveres i
ikke-jordede strømnet.
Indstilling af netværkskonguration
Indstilling af netværkskongurationen må kun foreta-
ges, når der ikke er spænding på Wallboxen.
Billede.65: DIP-omskier
Indstilling af DIP-omskieren
e
Vip DIP-omskieren til venstre eller højre med en
pincet.
