Porsche Wallbox - Priklop Na Omrežje; Zaključek Montaže

SI |
392
OPOZORILO
PAZI
DIP1
(spodaj)
DIP2
(zgoraj)
Nastavitev
desno
(IZKLOP)
desno (IZ-
KLOP)
3-fazno, nadzor ozem-
ljitve je vklopljen
levo
(VKLOP)
desno (IZ-
KLOP)
3-fazno, nadzor ozem-
ljitve je izklopljen
desno
(IZKLOP)
levo
(VKLOP)
1-fazno, nadzor ozem-
ljitve je vklopljen
levo
(VKLOP)
levo
(VKLOP)
1-fazno, nadzor ozem-
ljitve je izklopljen
Nastavitev polnilnega toka
Nastavitev polnilnega toka izvedite samo, če Wallbox
ni priključen.

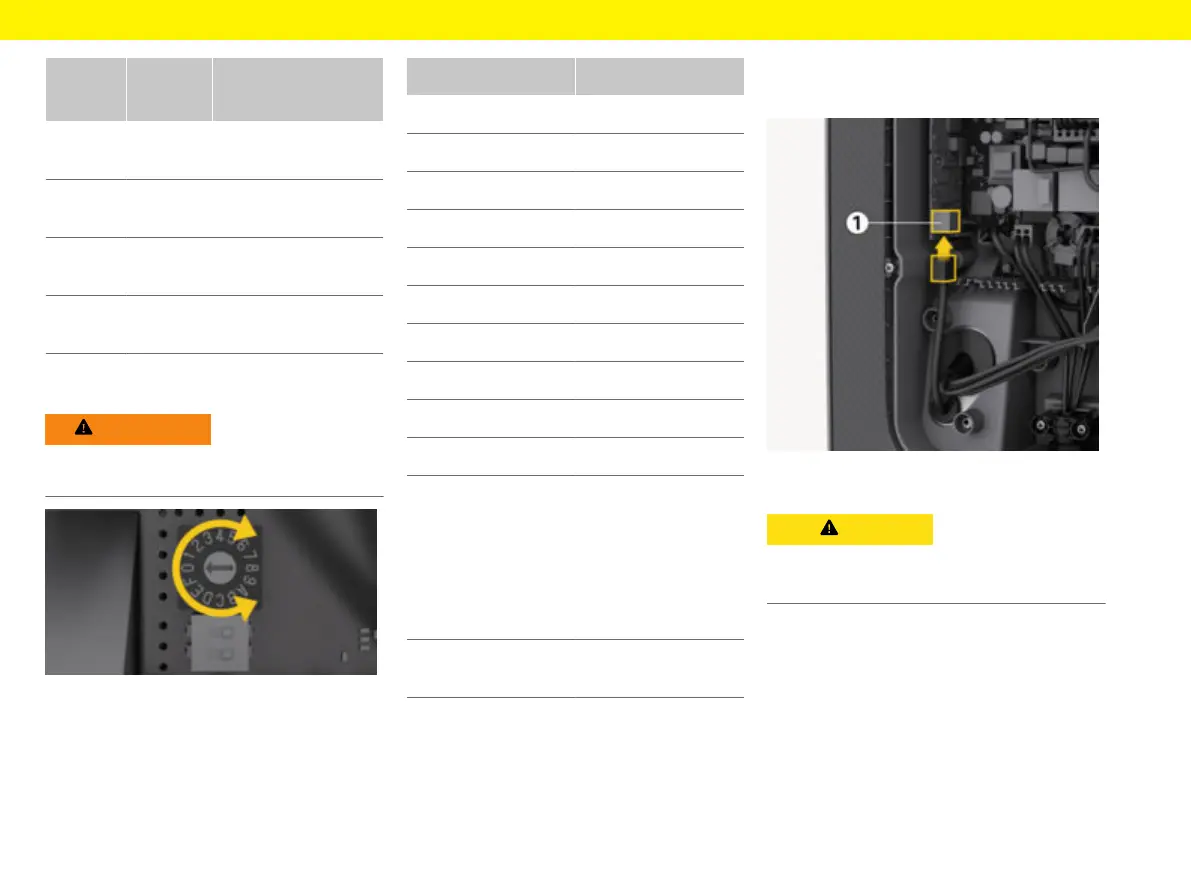

Sl.156: Vrtljivo stikalo
e
Polnilni tok in nazivno moč polnilne postaje Wall-
box nastavite z vrtljivim gumbom s pomočjo iz-
vijača 0,3 × 2 mm glede na varovalko kabelske
zaščite stavbe.
g

(Sl.156)
Položaj Vrednost
F 32 A
E 30 A
D 25 A
C 20 A
B 16 A
A 15 A
9 13 A
8 10 A
7 8 A
6 6 A
2 in 3 Ponastavitev polnilne
postaje Wallbox na to-
varniške nastavitve
Za polnjenje nastavite
stikalo na novo določen
največji možni polnilni
tok
Vsi drugi položaji Rezervirano za prihod-
nje aplikacije
Priklop na omrežje
Priključitev kabla za Ethernet (izbirno)
1. Na kabel za Ethernet namestite vtični priključek.
2. Od spodaj ga vstavite v vrata.
Poškodbe polnilne postaje
Wallbox
Tesnjenje je zagotovljeno le, če je vtič zapognjen v
polnilno postajo Wallbox.
Zaključek montaže
Namestitev pokrova
1. Pokrov pritrdite z vgrajenim penastim tesnilom in
ga močno pritisnite na predvideno mesto.
2. Namestite vijak 5x20 T25 na spodnjem robu po-
krova in ga privijte.
