Porsche Wallbox - Mise en Service

Mise en service | FR
65
DANGER
ATTENTION
Mise en service
Risque de blessure par
le capteur RFID pour les
personnes portant un sti-
mulateur cardiaque ou un
débrillateur
Si vous portez un stimulateur cardiaque, tenez-vous à
au moins 60 cm du capteur RFID du panneau avant.
Si vous portez un débrill ateur, tenez-vous à au
moins 40 cm du capteur RFID du panneau avant.
Lors de la première mise en service et des entretiens
prescrits à intervalles réguliers, un contrôle doit être
eectué selon la norme DIN VDE 0100 ou les régle-
mentations nationales en vigueur.
Information
Pour des raisons liées à la production, l'état du comp-
teur d'électricité intégré n'est pas à 0 kWh.
Eectuer la conguration d’entretien
Wallbox défectueuse
Une Wallbox présentant un défaut patent n’est pas
entièrement opérationnelle. Un défaut patent est
présent lorsque la LED est allumée en rouge pour
l’état de fonctionnement.
Information
La conguration d’entretien doit être eectuée sans
connexion au véhicule.
La Wallbox est activée dès qu’elle est alimentée en
courant.
e
Allumage de la Wallbox
🡆 Les LED s’allument successivement.

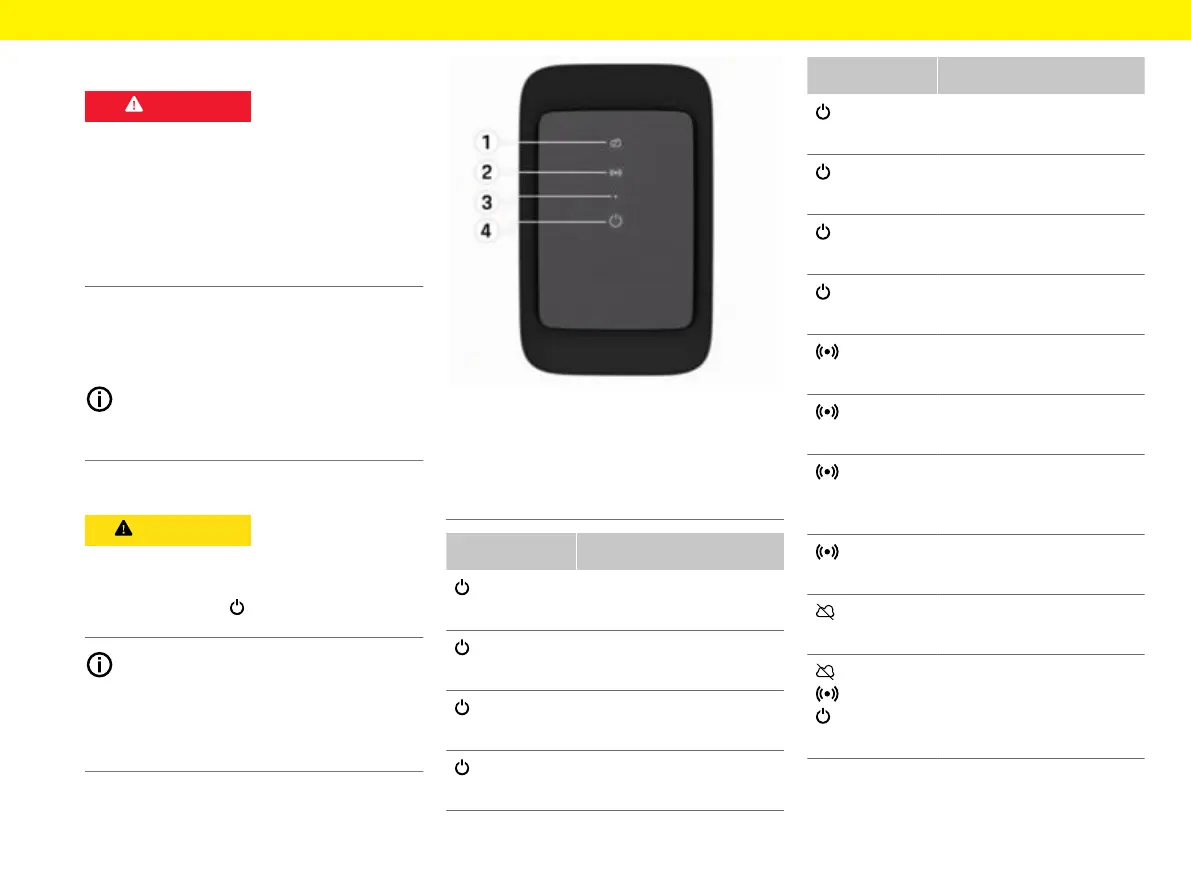

Fig.29: Face avant de l’unité de commande
1 Voyants de contrôle backend
2 Voyant de contrôle d’autorisation
3 Capteur de luminosité
4 Touche marche/arrêt
Indicateur Signication
Blanc
Wallbox activée et prête à
fonctionner
Blanc clignotant
Connexion en cours
Vert
Processus de charge terminé
Vert clignotant
charge en cours du véhicule
Indicateur Signication
Bleu clignotant
Pause de charge (ISO)
Orange
Redémarrage de la WXallbox
nécessaire
Orange clignotant
La Wallbox démarre
Rouge
Erreur charge
Blanc
Authentication nécessaire
Vert (2 à 4s)
Authentication réussie
Rouge clignotant
(2 à 4s)
Échec de l'authentication
Rouge
Erreur module
Blanc
Aucune connexion au bac-
kend possible
Bleu clignotant
La Wallbox est réinitialisée
aux paramètres d’usine
