Inbetriebnahme
Verletzungsgefahr durch
RFID-Sensor für Perso-
nen mit Herzschrittma-
cher oder Debrillator
Wenn Sie einen Herzschrittmacher tragen, zum
RFID-Sensor auf dem Front-Panel mindestens 60 cm
Abstand halten.
Wenn Sie einen Debrillator tragen, zum RFID-Sensor
auf dem Front-Panel mindestens 40 cm Abstand hal-
ten.
Bei der ersten Inbetriebnahme und in den vorge-
schriebenen Wartungsintervallen muss eine Prüfung
nach DIN VDE 0100 oder den geltenden nationalen
Vorschrien durchgeführt werden.
Information
Produktionsbedingt steht der Zählerstand des integ-
rierten Stromzählers nicht bei 0 kWh.
Service-Konguration durchführen
Fehlerhae Wallbox
Eine Wallbox mit aktivem Fehler ist nicht voll funkti-
onsfähig. Ein aktiver Fehler liegt vor, wenn die LED
für den Betriebszustand rot leuchtet.
Information
Die Service-Konguration sollte ohne Verbindung
zum Fahrzeug stattnden.
Die Wallbox ist eingeschaltet, sobald sie mit Strom
versorgt wird.
e
Wallbox einschalten
🡆 Die LEDs leuchten nacheinander auf.

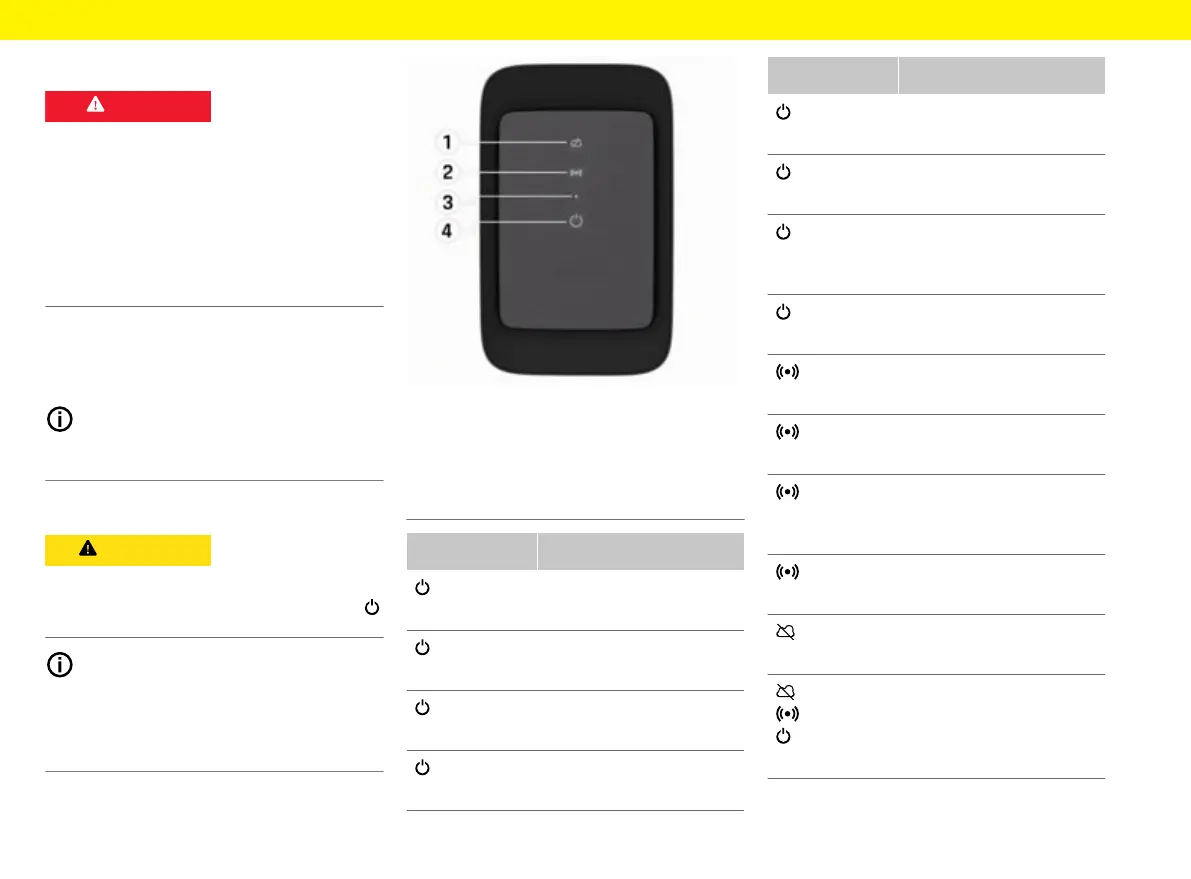

Abb.9: Designfront der Bedieneinheit
1 Backend Kontrollleuchte
2 Authorisierungs-Kontrollleuchte
3 Helligkeitssensor
4 Ein-/Ausschalter
Anzeige Bedeutung
Weiß
Wallbox eingeschaltet und
funktionsbereit
Weiß pulsierend
Verbindungsauau
Grün
Ladevorgang abgeschlossen
Grün pulsierend
Fahrzeug wird geladen
Anzeige Bedeutung
Blau blitzend
Ladepause (ISO)
Orange
Neustart der Wallbox nötig
Orange pulsie-
rend
Wallbox startet
Rot
Ladefehler
Weiß
Authentizierung erforderlich
Grün (2 - 4 Sek.)
Authentizierung erfolgreich
Rot blinkend (2 -
4 Sek.)
Authentizierung fehlge-
schlagen
Rot
Modul Fehler
Weiß
Keine Backendverbindung
möglich
Blau pulsierend
Wallbox wird auf Werksein-
stellungen zurückgesetzt
