Porsche Wallbox - Montaje

Montaje | ES
85
PELIGRO
PELIGRO
ATENCIÓN
Montaje
Preparar el montaje
Peligro durante el mon-
taje y la instalación
Si los componentes se dañan durante el montaje y la
instalación, existe riesgo de lesiones graves.
e Ajustar otros trabajos.
e Informar al servicio técnico.
Riesgo de lesiones por
descarga eléctrica
Proteger cada Wallbox instalado con un interruptor
diferencial (mínimo RCD tipo A).
Posibles daños en el cable
plano
Si el procedimiento no se realiza con cuidado, el cable
plano podría dañarse (véase la gura 6).
Llevar a cabo cuidadosamente las actividades de
montaje e instalación.
Antes de comenzar los trabajos de montaje, asegu-
rarse de que se cumplan todos los requisitos previos.
1. Identicar inequívocamente la versión del Wall-
box mediante el nombre del modelo ubicado en
la placa de características de la cubierta exterior.
Para la identicación son especialmente relevan-
tes la denominación del modelo y los valores in-
dicados a continuación para la conexión a la red
(tensión de red, corriente, frecuencia).
g

Con-
sulte el capítulo “Datos técnicos” en la página
97.
2. Pelar el cable de infraestructura hasta una longi-
tud de 25 cm.
La longitud mínima necesaria tras la sección pe-
lada depende de la dirección desde la que pro-
venga el cable de infraestructura: abajo, atrás,
arriba.
– Cable desde abajo: Guiar el cable directa-
mente hasta el oricio de la carcasa previsto
1 g(Fig.32).
La longitud del cable disponible, incluida la
sección pelada (25cm), debe ser de 41 cm.
– Cable desde atrás: Colocar la salida de ca-
bles de la pared a la altura de la jación
inferior izquierda 1 g(Fig.32).
La longitud del cable disponible, incluida la
sección pelada (25cm), debe ser de 36 cm.
–
Cable desde arriba: La longitud del ca-
ble disponible, incluida la sección pelada
(25cm), debe ser de 83 cm.
3.
Válido para: Legislación de calibración para Pors-
che Wallbox:
Comprobar que el sello de la placa de caracte-
rísticas, así como el sello del fabricante, estén
presentes e intactos.
Montar el Wallbox

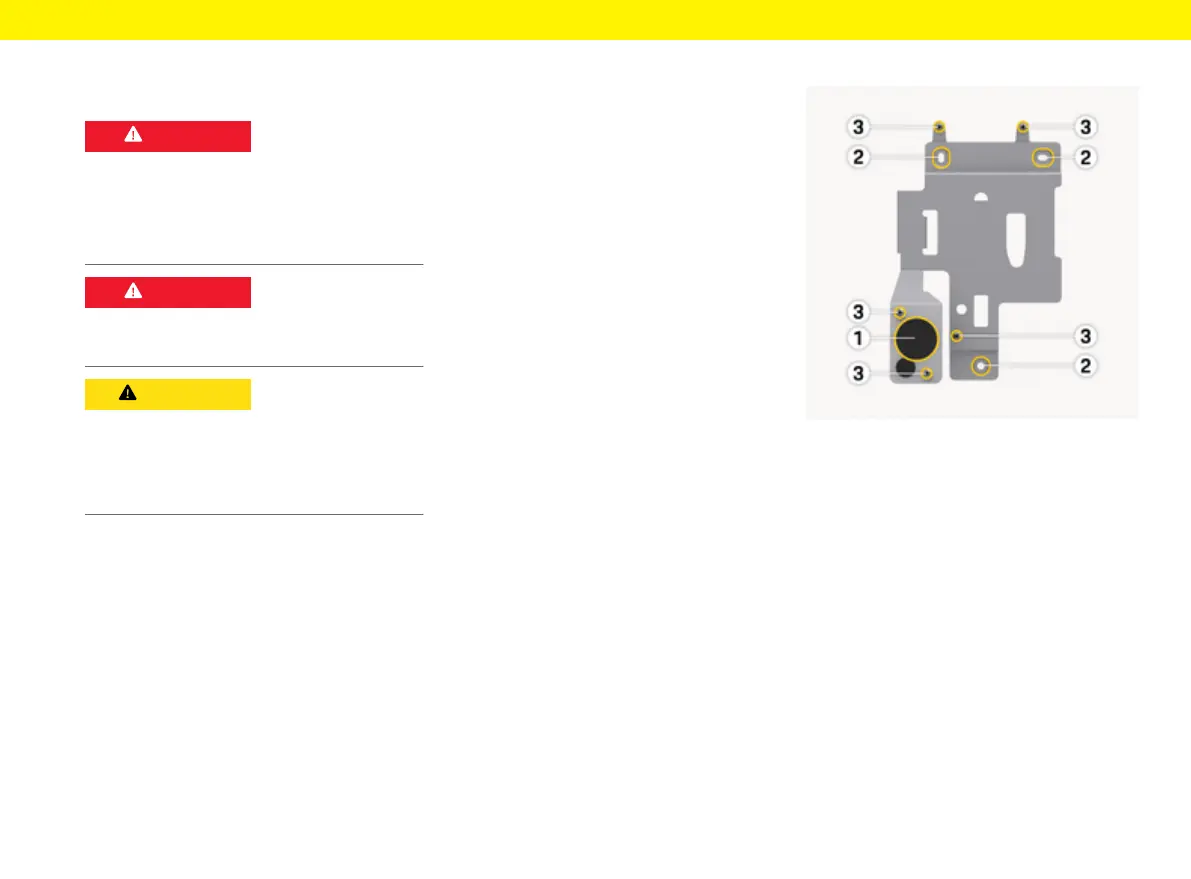

Fig.32: Placa de montaje
1.
Marcar en la pared los oricios de jación según
la plantilla de perforación 2
g
(Fig.32).
2.
Taladrar los oricios de jación tal como se han
marcado en la pared.
3.
Colocar los tacos (8 mm) para los tornillos Spax
(6x60, acero inoxidable).
—O bien—
. Seleccionar el material de jación adecuado se-
gún las características de la pared.
4. Fijar la placa de montaje con tornillos 2
g

(Fig.32).
