Porsche Wallbox - Montering

Montering | SE
237
FARA
FARA
FÖRSIKTIGHET
Montering
Förbered monteringen
Risker vid montering och
installation
Om komponenterna skadas under montering och in-
stallation nns risk för allvarliga skador.
e Stoppa vidare arbeten.
e Informera teknisk service.
Skaderisk på grund av
elektriska stötar
Säkra varje installerad Wallbox med en jordfelsbry-
tare (minst RCD typ A).
Möjlig skada på bandka-
beln
Vid oförsiktig hantering kan bandkabeln skadas (se
gur 6).
Utför montering och installation noggrant.
Se till att alla krav uppfylls innan du påbörjar monter-
ingsarbetet.
1. Identiera Wallbox-varianten tydligt med hjälp
av modellnamnet på ytterhöljets märkplåt.
Särskilt relevanta för indentieringen än modell-
namnet och de därintill angivna värdena för nä-
tanslutningen (nätspänning, ström, frekvens).
g

Observera kapitel ”Tekniska data“ på sidan247.
2. Skala infrastrukturkabeln till en längd av 25 cm.
Minsta längd eer den avskalade sektionen be-
ror på riktningen från vilken infrastrukturkabeln
kommer: nerifrån, bakifrån, uppifrån.
– Kabel nerifrån: Dra kabeln direkt till höljets
därför avsedda öppning 1
g

(Bild92).
Den fritt tillgängliga kabellängden inklusive
den avskalade sektionen (25cm) måste vara
41 cm.
– Kabel bakifrån: Placera kabelutgången på
väggen i nivå med fästet längst ned till
vänster 1 g(Bild92) .
Den fritt tillgängliga kabellängden inklusive
den avskalade sektionen (25cm) måste vara
36 cm.
– Kabel uppifrån: Den fritt tillgängliga kabe-
llängden inklusive den avskalade sektionen
(25cm) måste vara 83 cm.
3.
Gäller för: Porsche Wallbox godkännandemärk-
ning:
Kontrollera att förseglingarna på typskylten lik-
som tillverkarens förseglingar nnes och är
oskadda.
Montera Wallbox

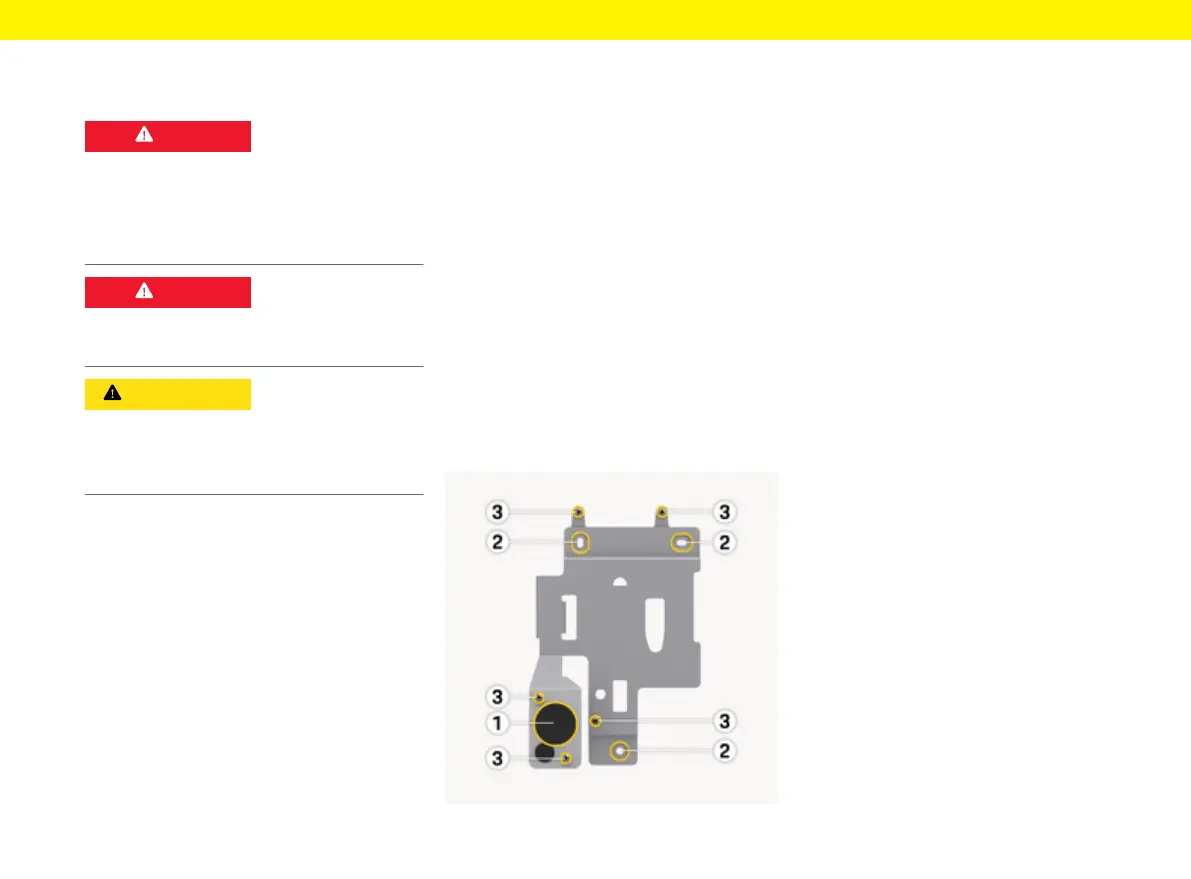

Bild92: Monteringsplatta
1. Markera monteringshålen på väggen enligt borr-
mallen2 g(Bild92).
2. Borra monteringshålen i väggen enligt anvisning-
arna.
3.
Sätt i pluggarna (8 mm) för Spax-skruvarna
(6x60 rostfritt stål).
– eller –
. Välj lämpligt fästmaterial utifrån väggens be-
skaenhet.
4. Fäst monteringsplattan med skruvarna 2
g(Bild92).
5.
Punktera kabelgenomföringen (KEL-SCDP 50)
med en spårskruvmejsel och skär till önskad di-
mension med en avbitare enligt tvärsnittstabel-
len.
Den avsedda positionen för kabelgenomföringen
(KEL-SCDP 50) är redan förborrad.
Membranring och kabeldiameter
–
Membranring A: Kabeldiameter 10–18mm
–
Membranring B: Kabeldiameter 18–22mm
–
Membranring C: Kabeldiameter 22–24mm
–
Membranring D: Kabeldiameter 24–26mm
–
Membranring E: Kabeldiameter 26–28mm
– Membranring F: Kabeldiameter >28mm
6. För in kabelgeomföringen (KEL-SCDP 50) så att
tätlisterna täcker kantens in- och utsida.
7. Dra infrastrukturkabeln genom kabelgenomför-
ing 1
g

(Bild92).
