Porsche Wallbox - Strømforsyning

| NO
215
FARE
ADVARSEL
ADVARSEL
3. Skru skrueklemmene foran med et moment på
1,65 Nm +/-8%.
Koble til infrastrukturkabel (1-fase)

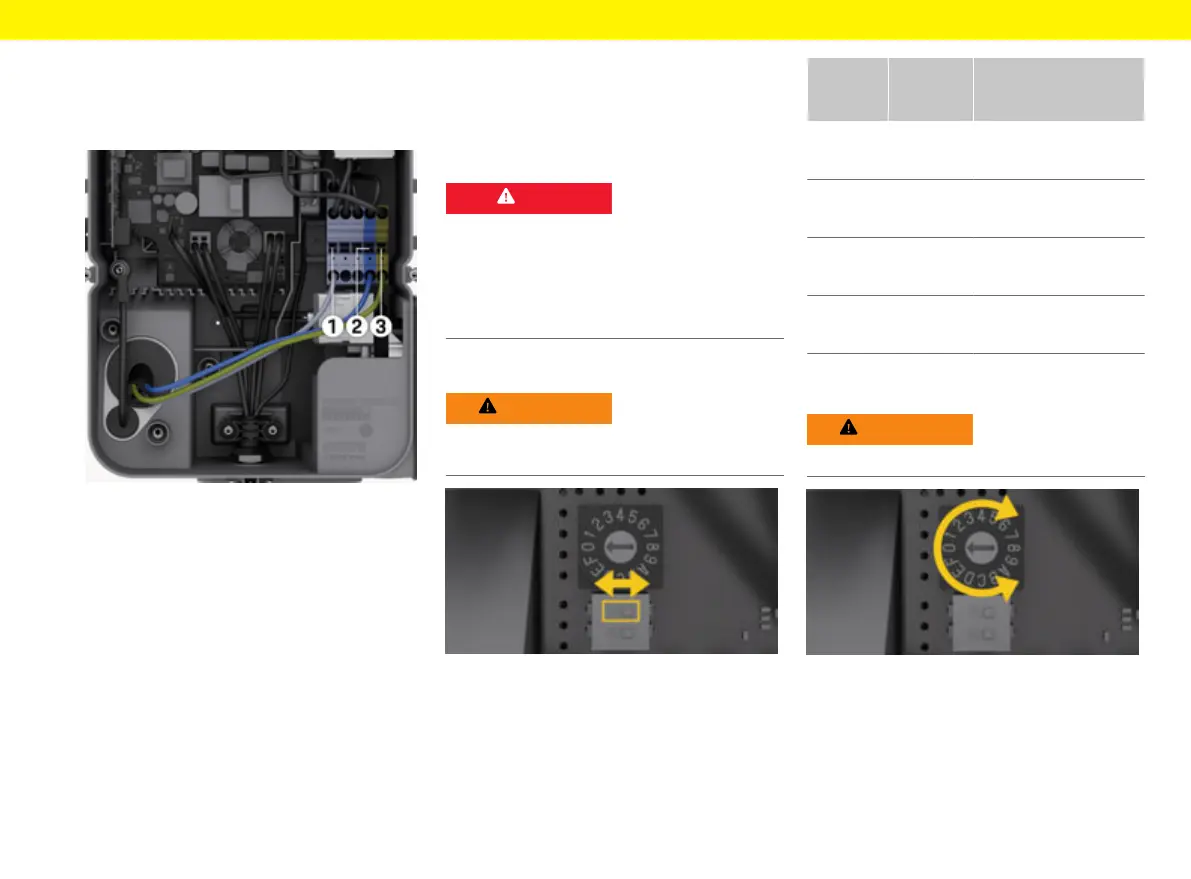

Fig.84: Tilkoblingsklemmer (1-fase)
1.
Avisoler kabelledningene til 12mm lengde.
2.
Sett inn fra venstre til høyre i følgende rekkefølge
i tilkoblingsklemmene:
TT/TN-nett :
1 L1
2 N (blå)
3 PE (grønn/gul)
IT-nett :
1 L1 (svart) i klemme 3 (brun)
2 N (blå) i klemme 2 (blå)
3 PE (grønn/gul) i klemme 1 (grønn/-gul)
3. Skru skrueklemmene foran med et moment på
1,65 Nm +/-8%.
Strømforsyning
Aktiver/deaktiver jordingsovervåkning
Livsfare på grunn av elek-
trisk støt
Bruk av Wallbox uten aktiv jordingsovervåkning kan
føre til elektrisk støt, kortslutning, brann, eksplosjon
eller brannskader.
Deaktiver jordingsovervåkning kun i ikke-jordede
strømnett.
Stille inn nettkongurasjon
Juster bare nettverkskongurasjonen når veggboksen
er slått av.
Fig.85: Dip-bryter
Stille inn DIP-bryter
e
Vipp DIP-bryteren til venstre eller høyre med
pinsett.
DIP1
(under)
DIP2
(over)
Innstilling
høyre
(OFF)
høyre
(OFF)
3-faset, jordingsovervå-
king på
venstre
(ON)
høyre
(OFF)
3-faset, jordingsover-
våkning av
høyre
(OFF)
venstre
(ON)
1-fase, jordingsovervå-
king på
venstre
(ON)
venstre
(ON)
1-fase, jordingsover-
våkning av
Stille inn ladestrøm
Juster bare ladestrømmen når veggboksen er slått av.
Fig.86: Dreiebryter
e
Still inn ladestrømmen til Wallbox i henhold til
sikringen på stedet og den nominelle eekten til
Wallbox på dreiebryteren 0,3 x 2 mm med en
skrutrekker.
g

(Fig.86)
