Porsche Wallbox - Conclusão da Instalação; Ligação à Rede

PT |
142
AVISO
ATENÇÃO
DIP1
(inferior)
DIP2
(superior)
Denições
direita
(OFF)
direita
(OFF)
Trifásico, monitor de
terra ligado
esquerda
(ON)
direita
(OFF)
Trifásico, monitor de
terra desligado
direita
(OFF)
esquerda
(ON)
Monofásico, monitor de
terra ligado
esquerda
(ON)
esquerda
(ON)
Monofásico, monitor de
terra desligado
Denir corrente de carga
Efetue a conguração da corrente de carregamento
apenas quando a Wallbox estiver sem tensão.

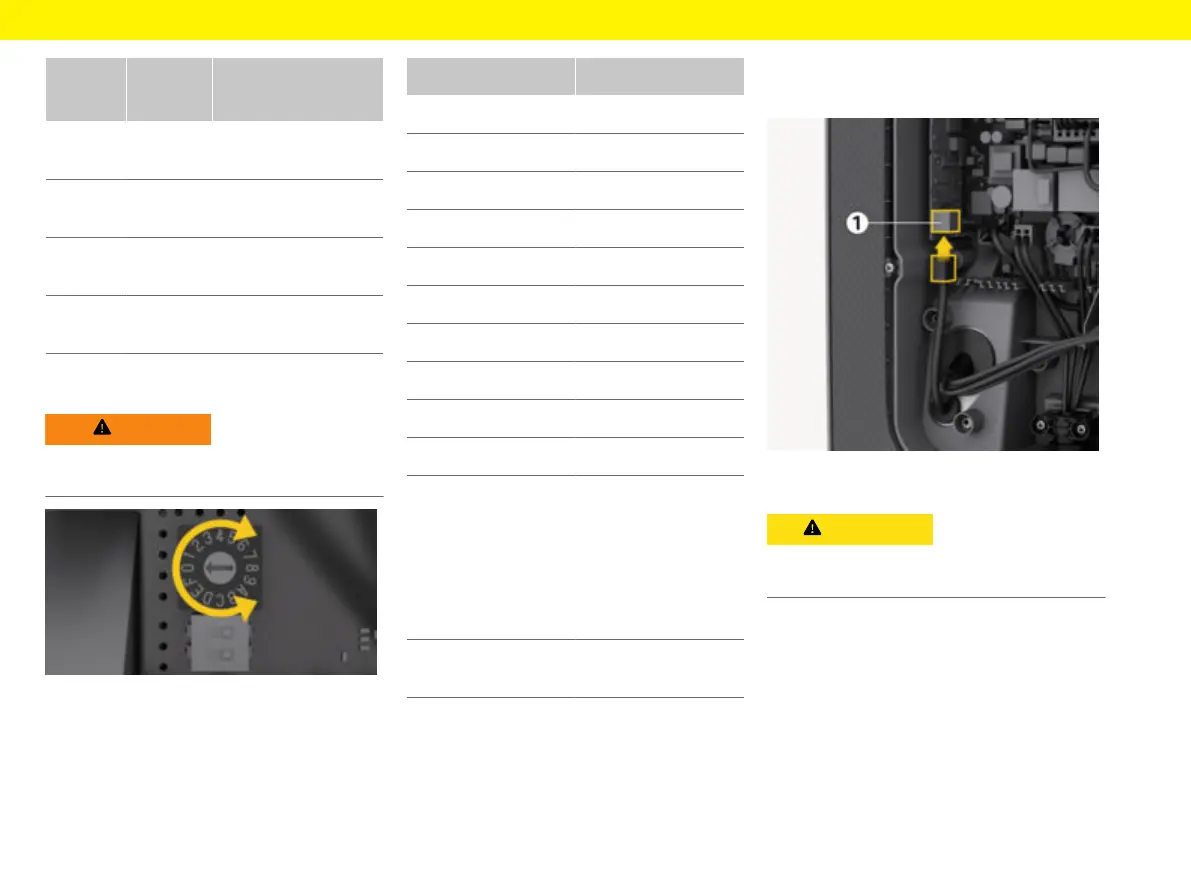

Fig.56: Botão rotativo
e
Dena a corrente de carga da Wallbox de acordo
com a proteção de cabos do edifício e a potência
nominal da Wallbox no interruptor rotativo com
uma chave de fendas de 0,3 x 2 mm.
g

(Fig.56)
Posição Valor
F 32 A
E 30 A
D 25 A
C 20 A
B 16 A
A 15 A
9 13 A
8 10 A
7 8 A
6 6 A
2 e 3 Repor as denições de
fábrica da Wallbox
Para carregar, dena o
interruptor para a cor-
rente de carga máxima
possível recentemente
estabelecida
Todas as outras posi-
ções
Reservado para aplica-
ções futuras
Ligação à rede
Ligar o cabo Ethernet (opcional)
1. Montar o conector no cabo Ethernet.
2. Insira na porta por baixo.
Danos na Wallbox
A estanqueidade só é assegurada se a ch a na Wall-
box estiver encastrada.
Conclusão da instalação
Montar a tampa
1. Coloque a tampa com o vedante de espuma in-
tegrado e pressione-a rmemente.
2. Aperte o parafuso 5x20 T25 na extremidade in-
ferior da tampa e aperte.
