Porsche Wallbox - Montage

Montage | NL
189
GEVAAR
GEVAAR
LET OP
Montage
Montage voorbereiden
Risico bij montage en in-
stallatie
Als tijdens de montage en installatie componenten
beschadigd raken, bestaat het risico op ernstig letsel.
e Verdere werkzaamheden stoppen.
e Technische dienst informeren.
Letselrisico door elektri-
sche schok
Elke geïnstalleerde Wallbox met een aardlekschake-
laar (ten minste RCD type A) beveiligen.
Mogelijke schade aan de
lintkabel
Bij onvoorzichtige werkwijze kan de lintkabel bescha-
digd raken (zie aeelding 6).
Montage- en installatiewerkzaamheden voorzichtig
uitvoeren.
Vóór aanvang van de montagewerkzaamheden ervoor
zorgen dat aan alle voorwaarden voldaan is.
1. Wallbox-variant via de modelnaam op het type-
plaatje op de buitenafdekking eenduidig identi-
ceren.
Voor de identicatie zijn met name de modelaan-
duiding en de daaronder vermelde waarden voor
de netwerkaansluiting (netspanning, stroom, fre-
quentie) relevant.
g

Hoofdstuk „Technische ge-
gevens“ op pagina199 volgen.
2. Infrastructuurkabel over een lengte van 25cm
strippen.
De minimale lengte na het gestripte gedeelte
hangt af van de richting waaruit de infrastruc-
tuurkabel komt: onder, achter, boven.
– Kabel van onderen: Leid de kabel recht-
streeks naar de daarvoor bestemde behui-
zingsopening 1 g(A.72).
De vrij beschikbare kabellengte inclusief het
gestripte gedeelte (25cm) moet 41 cm zijn.
– Kabel van achteren: Plaats de kabeldoorvoer
vanaf de muur ter hoogte van de bevestiging
linksonder 1 g(A.72).
De vrij beschikbare kabellengte inclusief het
gestripte gedeelte (25cm) moet 36 cm zijn.
–
Kabel van boven: De vrij beschikbare ka-
bellengte inclusief het gestripte gedeelte
(25cm) moet 83 cm zijn.
3.
Geldt voor: Porsche Wallbox ijkrecht:
Controleren of de zegel op het typeplaatje en de
fabriekszegel aanwezig en onbeschadigd zijn.
Wallbox monteren

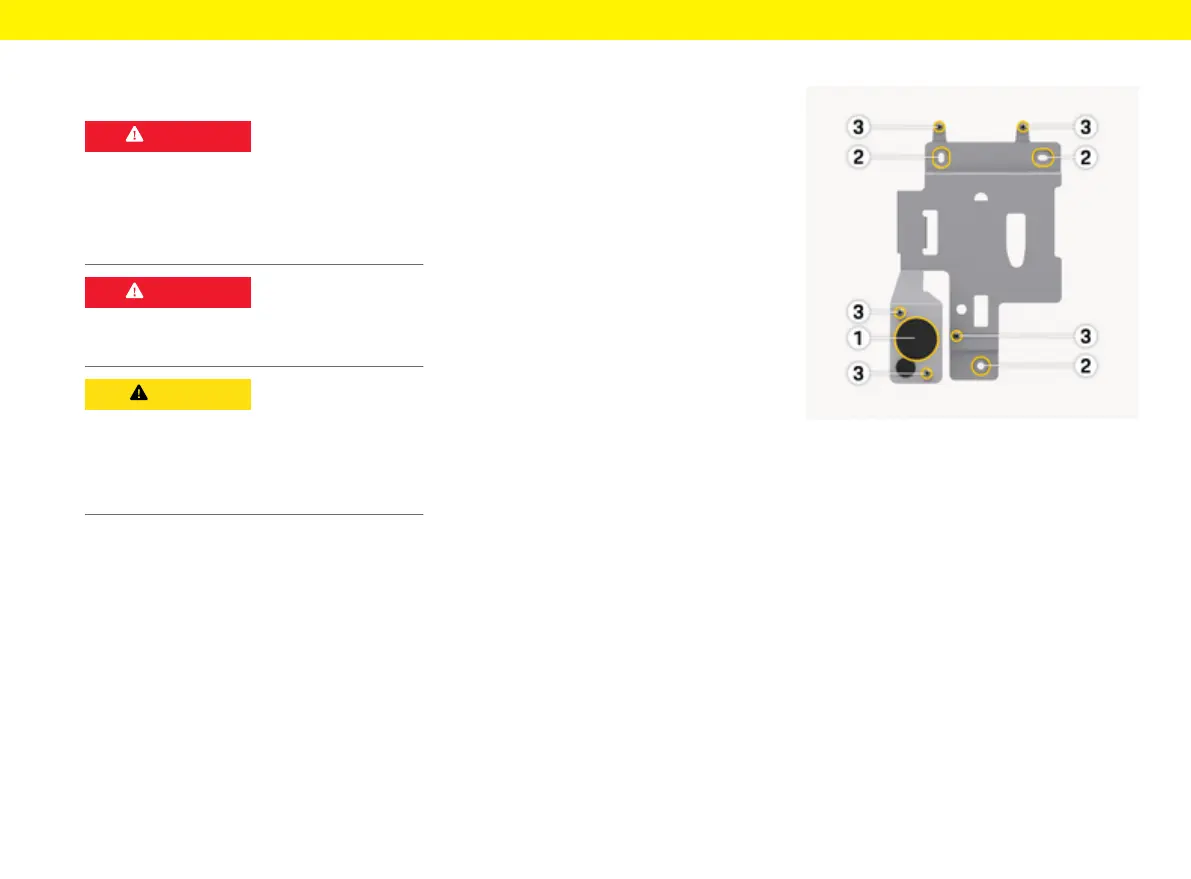

A.72: Montageplaat
1.
Bevestigingsgaten volgens het boorsjabloon op
de muur aekenen 2
g
(A.72).
2.
Bevestigingsgaten zoals aangegeven in de muur
boren.
3.
Plug (8 mm) voor de SPAX-schroeven (6x60
roestvrij staal) toepassen.
– of –
. Geschikt bevestigingsmateriaal op basis van de
muurcondities selecteren.
4. Montageplaat met schroeven xeren 2
g

(A.72).
5. Kabeldoorvoer (KEL-SCDP 50) met een platte
schroevendraaier doorsteken en met een kanten-
snijder op de gewenste maat volgens de door-
snedetabel snijden.
Het voorde kabeldoorvoer bestemde punt (KEL-
SCDP 50) is al voorgeboord.
