Asennus
Asennuksen valmistelu
Asennuksiin liittyvät vaa-
ratilanteet
Jos asennusprosessin aikana komponenteissa havai-
taan vaurioita, seurauksena voi olla vakavia vammoja.
e Älä jatka töitä.
e Ota yhteys tekniseen tukeen.
Sähköisku voi aiheuttaa
loukkaantumisvaaran
Suojaa jokainen asennettu Wallbox vikavirtakatkaisi-
mella (vähintään RCD-tyyppi A).
Nauhakaapelin mahdolli-
nen vaurio
Jos et noudata varovaisuutta, nauhakaapeli voi vauri-
oitua (katso kuva 6).
Suorita asennustoimenpiteet varovasti.
Varmista ennen asennustöiden aloittamista, että
kaikki edellytykset täyttyvät.
1. Tunnista Wallbox-versio selkeästi ulkokannen
tyyppikilven mallinimen avulla.
Erityisesti mallin nimi ja alla mainitut arvot kos-
kevat tunnistusta verkkoliitännässä (verkkojän-
nite, virta, taajuus).
g

Katso luku ”Tekniset tie-
dot” sivulta 271.
2. Kuori infrastruktuurikaapelia 25 cm:n pituudelta.
Vaipallisen osan jälkeinen vähimmäispituus riip-
puu infrastruktuurin kaapelin suunnasta: alapuo-
lelta, takaa, ylhäältä.
– Kaapeli alapuolelta: Vedä kaapeli suoraan
sille tarkoitettuun kotelon läpivientireikään 1
g(kuva102).
Vapaan kaapelin pituuden, mukaan lukien
päällystetty osa (25cm) on oltava 41 cm.
– Kaapeli takaa: Aseta kaapelin ulostulo sei-
nästä kiinnittimen korkeudelle vasemmalle
alas 1 g(kuva102).
Vapaan kaapelin pituuden, mukaan lukien
päällystetyn osan (25cm) on oltava 36 cm.
– Kaapeli ylhäältä: Vapaan kaapelin pituuden,
mukaan lukien päällystetyn osan (25cm) on
oltava 83 cm.
3.
Koskee seuraavia: Porsche Wallbox Eichrecht:
Tarkista, että tyyppikilven sinetti ja valmistajan
sinetit ovat paikoillaan ja vahingoittumattomia.
Wallboxin asennus

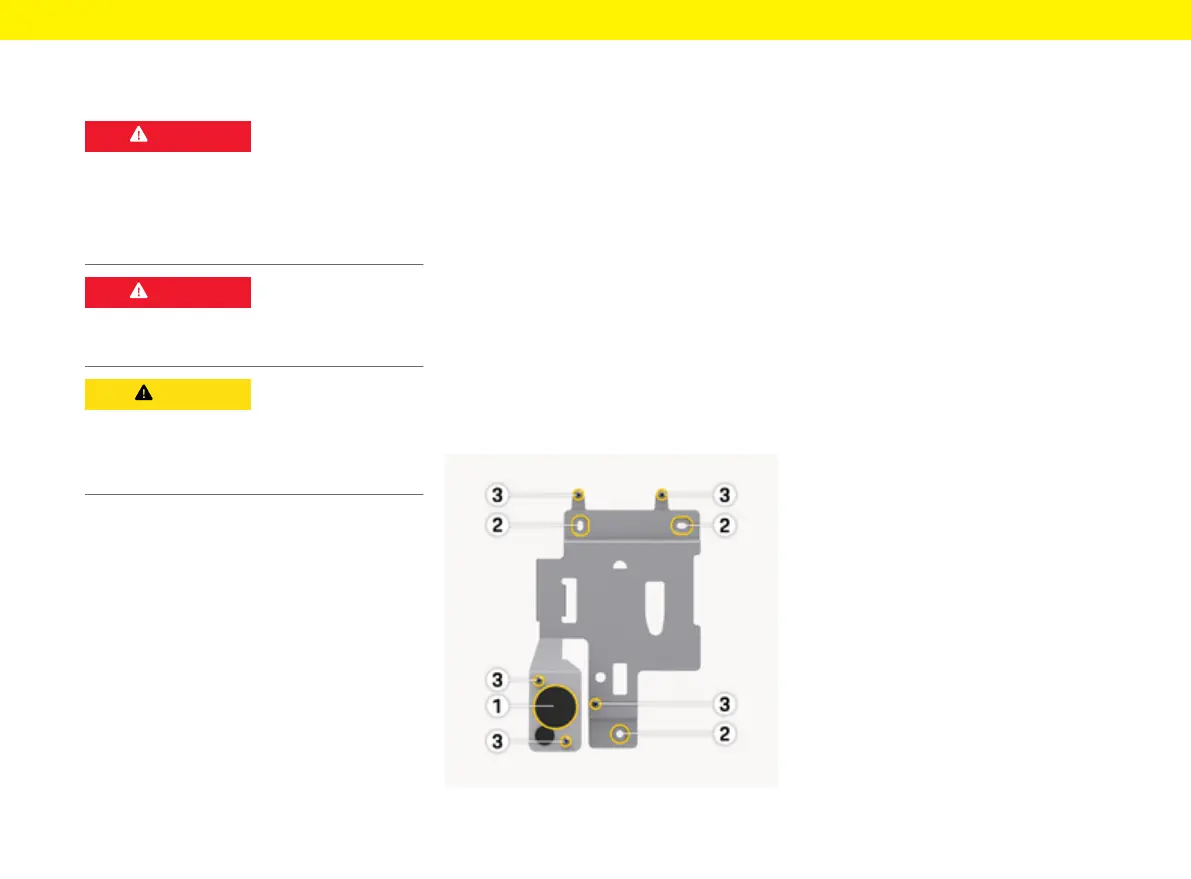

Kuva.102: Asennuslevy
1. Merkitse kiinnitysreiät seinään poraussapluunan
mukaisesti 2 g(kuva102).
2. Poraa kiinnitysreiät seinään ohjeen mukaan.
3.
Asenna Spax-ruuvien (8 mm) tulpat (6x60 ruos-
tumattomasta teräksestä).
– tai –
. Valitse sopiva kiinnitysmateriaali seinän raken-
teen mukaan.
4. Kiinnitä asennuslevy ruuveilla 2 g(kuva102).
5. Lävistä läpivientiholkki (KEL-SCDP 50) litteä-
päisellä ruuvimeisselillä ja leikkaa sivuleikkurilla
tarvittavaan mittaan poikkileikkaustaulukon mu-
kaan.
Kaapelin läpivientiä varten tarkoitettu paikka
(KEL-SCDP 50) on valmiiksi porattu.
Tiivisterengas ja kaapelin halkaisija
–
Tiivisterengas A: Kaapelin halkaisija 10–
18mm
–
Tiivisterengas B: Kaapelin halkaisija 18–
22mm
–
Tiivisterengas C: Kaapelin halkaisija 22–
24mm
–
Tiivisterengas D: Kaapelin halkaisija 24–
26mm
– Tiivisterengas E: Kaapelin halkaisija 26–
28mm
– Tiivisterengas F: Kaapelin halkaisija >28mm
6. Asenna kaapelin läpivienti (KEL-SCDP 50) siten,
että tiivistyshuulet ovat reunuksen sisä- ja ulko-
reunan ympärillä.
7. Vedä infrastruktuurikaapeli kaapeliläpiviennin 1
g

(kuva102) läpi.
