Porsche Wallbox - Alimentazione DI Corrente

IT |
114
PERICOLO
AVVERTENZA
Informazioni
La Wallbox può essere collegata in monofase o tri-
fase, vedere Regolazione dell’alimentazione di cor-
rente della congurazione di rete.
Durante il collegamento del cavo dell’infrastruttura,
osservare lo schema di collegamento g(Fig.43) ,
g(Fig.44).
Collegamento del cavo dell’infrastruttura
(trifase)

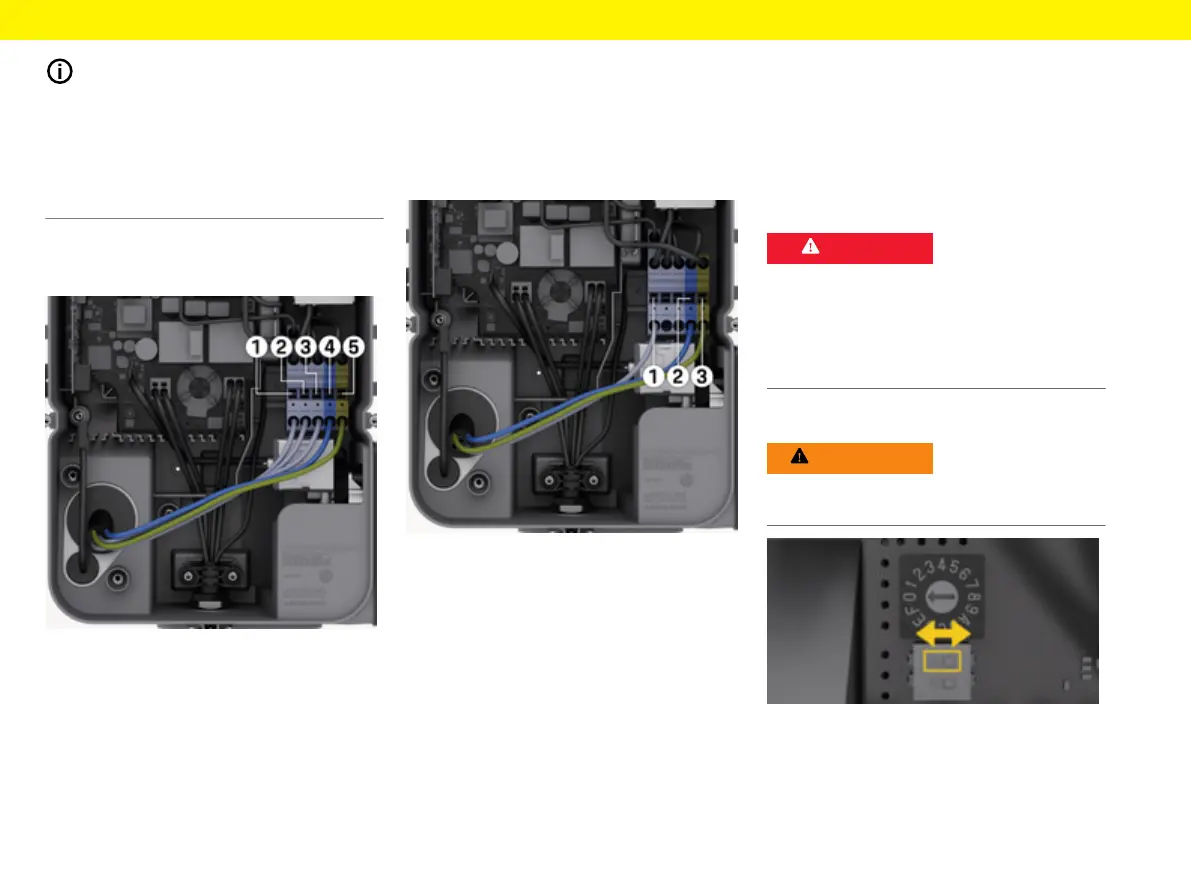

Fig.43: Morsetti di collegamento (trifase)
1. Isolare i cavi a una lunghezza di 12 mm.
2. Assegnare correttamente i colori e inserirli nei
morsetti da sinistra a destra nel seguente ordine:
1 L1
2 L2
3 L3
4 N (blu)
5 PE (verde/giallo)
3. Serrare i morsetti a vite sul lato anteriore a una
coppia di 1,65 Nm +/-8%.
Collegamento del cavo dell’infrastruttura
(monofase)
Fig.44: Morsetti di collegamento (monofase)
1. Isolare i cavi a una lunghezza di 12 mm.
2. Inserire i morsetti di collegamento da sinistra a
destra nel seguente ordine:
Rete TT/TN:
1 L1
2 N (blu)
3 PE (verde/giallo)
Rete IT:
1 L1 (nero) nel morsetto 3 (marrone)
2 N (blu) nel morsetto 2 (blu)
3 PE (verde/giallo) nel morsetto 1 (verde/giallo)
3. Serrare i morsetti a vite sul lato anteriore a una
coppia di 1,65 Nm +/-8%.
Alimentazione di corrente
Attivazione/disattivazione del controllo di
messa a terra
Pericolo di vita a causa di
scosse elettriche
L'utilizzo della Wallbox senza monitoraggio attivo
della messa a terra può causare scosse elettriche,
cortocircuiti, incendi, esplosioni o ustioni.
Disattivare il monitoraggio della messa a terra solo in
reti elettriche prive di collegamento a massa.
Regolazione della congurazione della rete
Eseguire l'impostazione della congurazione della
rete solo quando la Wallbox è staccata dalla tensione.
Fig.45: Interruttore DIP
Impostazione dell'interruttore DIP
e
Ribaltare l'interruttore DIP a sinistra o a destra
con una pinza.
