Alimentation électrique
Activer / désactiver le contrôle de mise à la
terre
Danger de mort par élec-
trocution
L’utilisation de la Wallbox sans contrôle actif de mise
à la terre peut provoquer des chocs électriques, des
courts-circuits, des incendies, des explosions ou des
brûlures.
Désactivez le contrôle de mise à la terre uniquement
sur des réseaux électriques non mis à la terre.
Réglage de la conguration du réseau
Ne procédez au réglage de la conguration du réseau
que lorsque la Wallbox est hors tension.

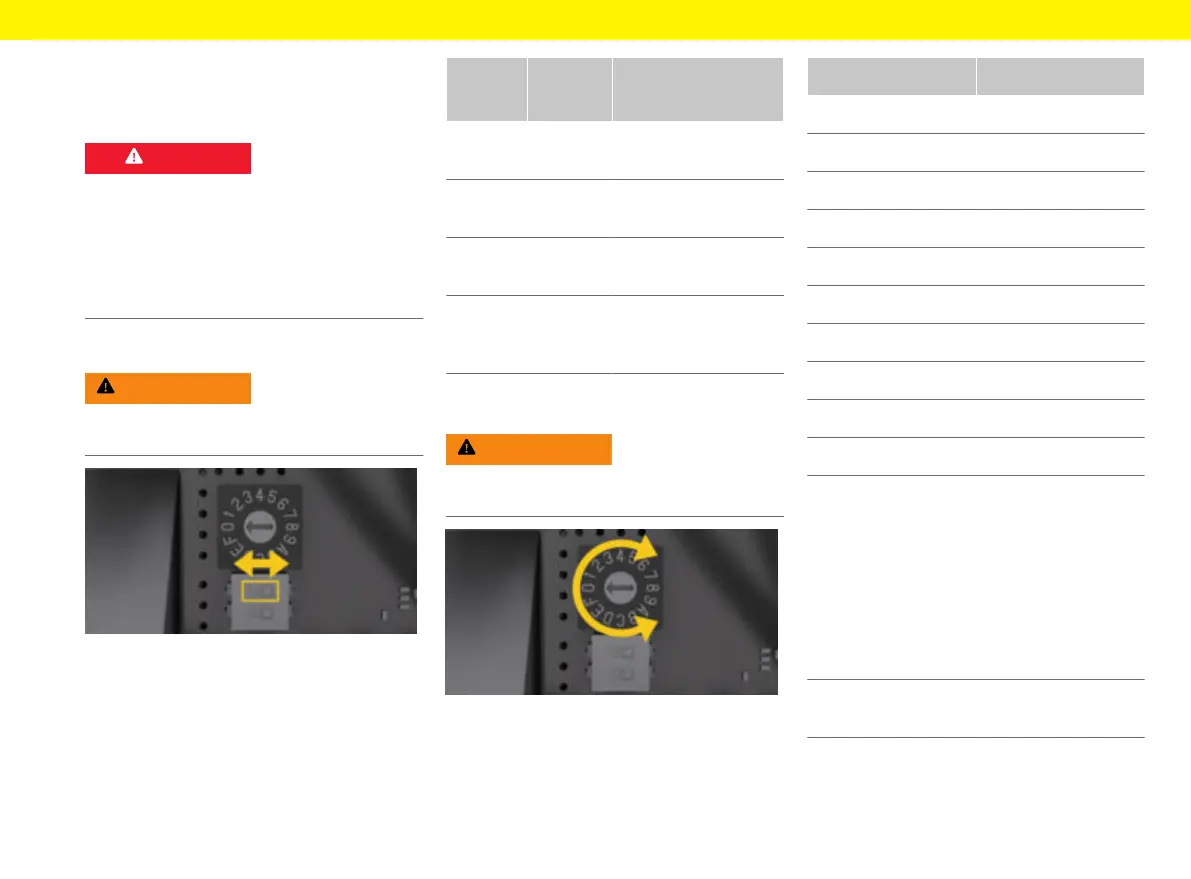

Fig.25: Commutateur DIP
Réglage du commutateur DIP
e
Inclinez le commutateur DIP vers la gauche ou
vers la droite à l’aide d’une pincette.
DIP1
(en bas)
DIP2
(en haut)
Réglage
à droite
(OFF)
à droite
(OFF)
triphasé, contrôle de
mise à la terre activé
à gauche
(ON)
à droite
(OFF)
triphasé, contrôle de
mise à la terre désactivé
à droite
(OFF)
à gauche
(ON)
monophasé, contrôle de
la mise à la terre activé
à gauche
(ON)
à gauche
(ON)
monophasé, contrôle de
la mise à la terre désac-
tivé
Réglage du courant de charge
Ne procédez au réglage du courant de charge que
lorsque la Wallbox est hors tension.
Fig.26: Commutateur rotatif
e
Régler le courant de charge de la Wallbox corres-
pondant au fusible de câble côté bâtiment et à
la puissance nominale de la Wallbox sur le com-
mutateur rotatif à l'aide d'un tournevis de 0,3 x
2 mm.
g

(Fig.26)
Position Valeur
F 32 A
E 30 A
D 25 A
C 20 A
B 16 A
A 15 A
9 13 A
8 10 A
7 8 A
6 6 A
2 et3 Réinitialisation de la
Wallbox aux paramètres
d’usine
Pour pouvoir charger,
réglez le commutateur
sur le nouveau cou-
rant de charge maxi-
mal nouvellement dé-
terminé
Toutes les autres posi-
tions
Réservées aux futures
applications
