Porsche Wallbox - Montaža

Montaža | SI
389
NEVARNOST
NEVARNOST
PAZI
Montaža
Priprava montaže
Nevarnost med montažo
in namestitvijo
Če se komponente med montažo in namestitvijo po-
škodujejo, obstaja nevarnost resnih telesnih poškodb.
e Prenehajte z nadaljnjim delom.
e Obvestite tehnično službo.
Nevarnost poškodb zaradi
električnega udara
Vsako nameščeno polnilno postajo Wallbox zaščitite
z zaščitnim stikalom na diferenčni tok (najmanj RCD
tipa A).
Možnost poškodbe kabel-
skega traku
Če pri tem niste previdni, lahko poškodujete kabelski
trak (glejte sliko 6).
Med montažo in namestitvijo bodite previdni.
Pred pričetkom montaže se prepričajte, da so izpol-
njene vsi pogoji.
1. Različico polnilne postaje Wallbox lahko prepo-
znate po imenu modela na tipski ploščici na zu-
nanjem pokrovu.
Za identikacijo so zlasti pomembni oznaka mo-
dela in pod njo navedene vrednosti za omrežni
priključek (omrežna napetost, tok, frekvenca).
g

Upoštevajte poglavje »Tehnični podatki« na strani
399.
2. Odvijte 25 cm infrastrukturnega kabla.
Najmanjša dolžina za odsekom z odstranjeno iz-
olacijo je odvisna od smeri, iz katere prihaja infra-
strukturni kabel: spodaj, zadaj, zgoraj.
– Kabel od spodaj: Kabel napeljite neposredno
v za to predvideno odprtino v ohišju 1
g(Sl.152).
Dolžina prosto dostopnega kabla, vključno
z odsekom z odstranjeno izolacijo (25cm),
mora znašati 41 cm.
– Kabel od zadaj: Kabelski izstop iz stene
izvedite na višini pritrditve spodaj levo 1
g(Sl.152).
Dolžina prosto dostopnega kabla, vključno
z odsekom z odstranjeno izolacijo (25cm),
mora znašati 36 cm.
–
Kabel od zgoraj: Dolžina prosto dostopnega
kabla, vključno z odsekom z odstranjeno iz-
olacijo (25cm), mora znašati 83 cm.
3.
Velja za: Kalibriranje polnilne postaje Porsche
Wallbox:
Preverite, ali sta pečat na tipski ploščici in pečat
proizvajalca prisotna in nepoškodovana.
Montaža polnilne postaje Wallbox

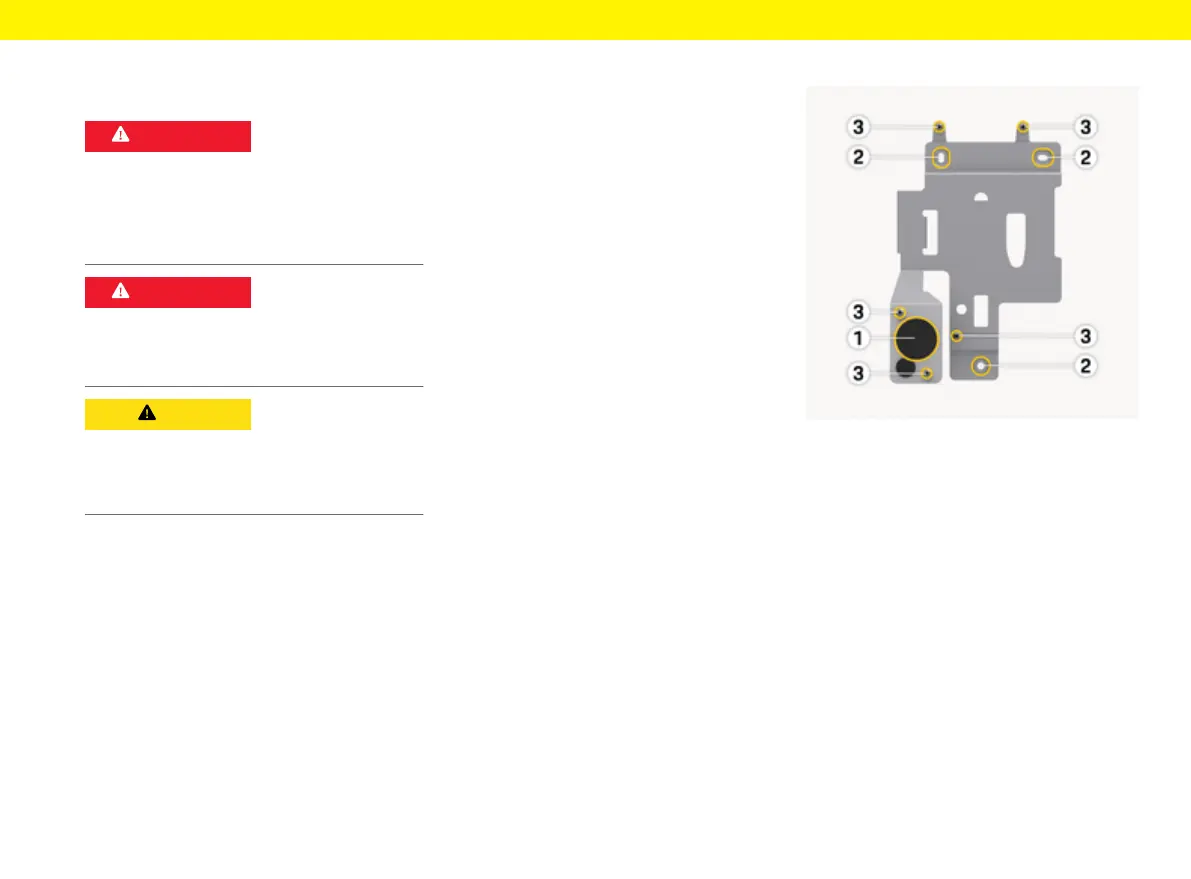

Sl.152: Montažna plošča
1.
Na steni označite montažne luknje v skladu s
predlogo za vrtanje 2
g
(Sl.152).
2.
V steno kot označeno izvrtajte montažne luknje.
3.
Vstavite moznike (8 mm) za vijake Spax (6x60 iz
nerjavečega jekla).
– ali –
. Izberite ustrezen pritrdilni material glede na sta-
nje stene.
4. Montažno ploščo pritrdite z vijaki 2 g

(Sl.152).
5. S ploščatim izvijačem prebodite odprtino za na-
peljavo kabla (KEL-SCDP 50) in jo s kleščami
ščipalkami prirežite na potrebno velikost v skladu
s preglednico prerezov.
Določeno mesto za vstop kabla (KEL-SCDP 50)
je že izvrtano.
