Porsche Wallbox - Montering

Montering | NO
213
FARE
FARE
FORSIKTIG
Montering
Klargjøring for montering
Fare ved montering og in-
stallasjon
Hvis komponenter skades under montering og instal-
lasjon, kan det føre til alvorlig personskade.
e Stopp videre arbeid.
e Kontakt teknisk service.
Fare for personskader
grunnet elektrisk støt
Sikre hver installerte Wallbox med en jordfeilbryter
(minst RCD type A).
Mulig skade på atbånd-
kabelen
Hvis du ikke er forsiktig, kan atbåndkabelen skades
(se bilde 6).
Vær forsiktig når du monterer og installerer enheten.
Sørg for at alle forutsetninger er oppfylt før monte-
ringen begynner.
1. Identiser Wallbox-varianten tydelig med mo-
dellnavnet på typeskiltet på det utvendige dek-
selet.
For identisering er modellbetegnelsen og ver-
diene under relevant for strømforsyningen (nett-
spenning, strøm, frekvens).
g

Se kapittel «Tekni-
ske data» på side223.
2. Trekk ut infrastrukturkabelen på 25 cm.
Minimumslengden etter den isolerte delen av-
henger av retningen infrastrukturkabelen kom-
mer fra: nede, bak, opp.
– Kabel nedenfra: Før kabelen direkte til den
angitte husåpningen 1 g(Fig.82).
Den frie kabellengden, inkludert den kap-
pede delen (25cm), må være 41 cm.
– Kabel fra baksiden: Plasser kabelutgangen
fra veggen på festenivået nederst til ven-
stre1 g(Fig.82) .
Den frie kabellengden, inkludert den kap-
pede delen (25cm), må være 36 cm.
– Kabel ovenfra: Den frie kabellengden, inklu-
dert den kappede delen (25cm), må være
83 cm.
3.
Gjelder for: Porsche Wallbox kalibreringslov:
Kontroller at forseglingen på typeskiltet og pro-
dusentens forseglinger er på plass og ikke er
skadde.
Montere Wallbox

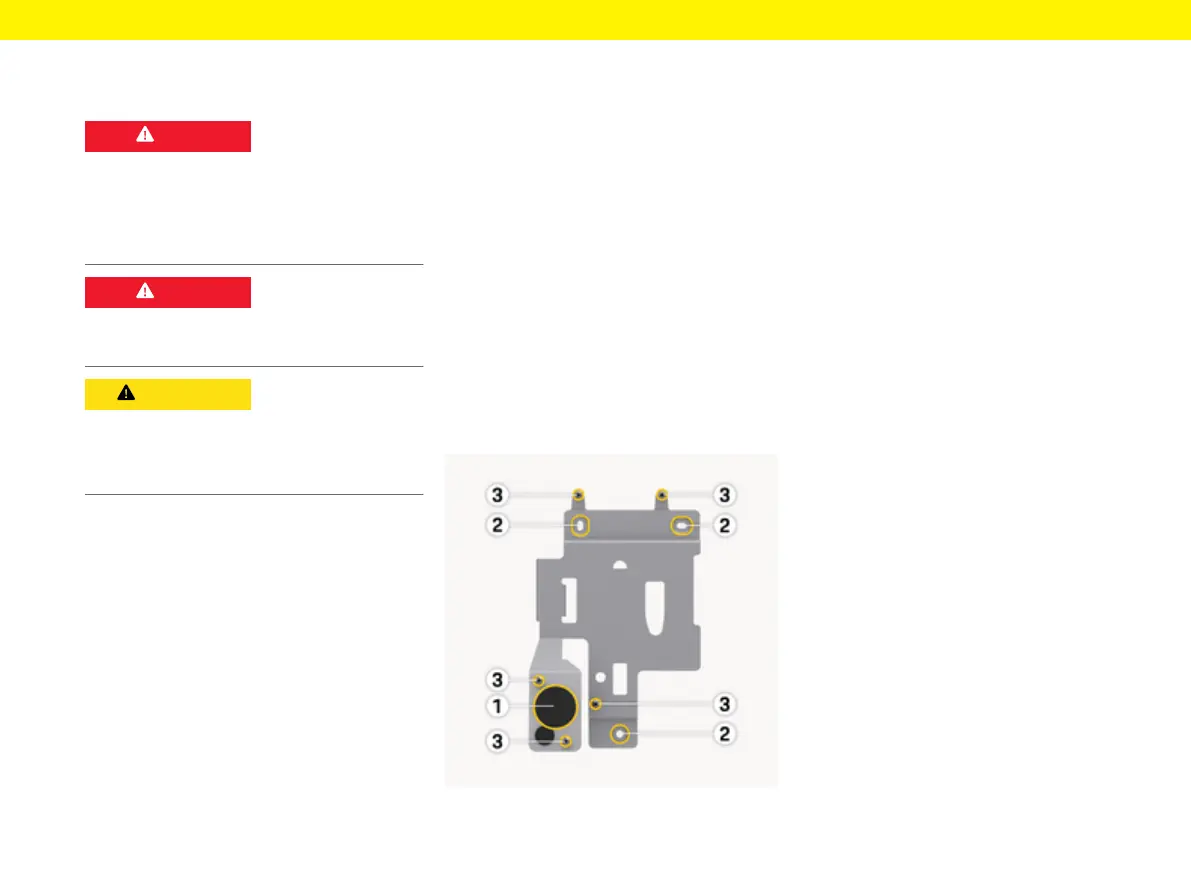

Fig.82: Monteringsplate
1. Merk monteringshullene på veggen i henhold til
boremalen 2 g(Fig.82).
2. Bor festehullene inn i veggen som angitt.
3.
Sett inn ankeret (8 mm) for Spax-skruene (6x60
rustfritt stål).
– eller –
. Velg egnet festemateriale i henhold til veggfor-
holdene.
4. Fest monteringsplaten med skruer 2 g(Fig.82).
5. Stikk hull på kabelgjennomføringen (KEL-SCDP
50) med en at skrutrekker og klipp til ønsket
dimensjon med en sidekutter i henhold til tverr-
snitttabellen.
Det tiltenkte stedet for kabelgjennomføringen
(KEL-SCDP 50) er forhåndsboret.
Membranring og kabeldiameter
–
Membranring A: Kabeldiameter 10–18mm
–
Membranring B: Kabeldiameter 18–22mm
–
Membranring C: Kabeldiameter 22–24mm
–
Membranring D: Kabeldiameter 24–26mm
–
Membranring E: Kabeldiameter 26–28mm
–
Membranring F: Kabeldiameter > 28mm
6. Sett inn kabelgjennomføringen (KEL-SCDP 50)
slik at tetningsleppene omslutter innsiden og ut-
siden av kanten.
7. Trekke infrastrukturkabler gjennom kabelen 1
g

(Fig.82).
8. KEL-DP 20/4-1 kabelgrommet er nødvendig på
grunn av dens tetthet, selv om ingen Ethernet-
kabel brukes.
For installasjon av Ethernet-kabelen, monter ka-
belgrommet (KEL-DP 20/4-1) fra utsiden til inn-
siden av den forberedte husåpningen (venstre
hull under 1
g

(Fig.82)) for å sikre tetthet.
