9. Alternativt: Trekk Ethernet-kabelen (uten kon-
takten) gjennom kabelgjennomføringen.
–
Plasser krympeslangen på Ethernet-kabelen.
– Koble til RJ45-kontakten.
Krympeslangeenden må være i ukt med
RJ45-kontakten.
– Bruk en varmlusvie til å krympe varme-
krympeslangen.
Fest alternativt på plass med kabelstrips.
10. Fest Wallbox g(Fig.82) til monteringsplaten
med fem festeskruer 3.
11.
Alternativt: Koble til Ethernet-kabelen gSe ka-
pittel «Koble til nettverket» på side216.
12.
Tett festeskruene med gummitetninger.
Tilkobling til strømnettet
Livsfare på grunn av elek-
trisk støt
Kontakt med strømførende deler kan utgjøre en
umiddelbar livsfare på grunn av elektrisk støt.
I tilfelle nødsituasjon, feilsøking eller elektrisk arbeid
på Wallbox, må følgende sikkerhetsregler overhol-
des.
e Koble fra strømforsyningen til Wallbox.
e Oppdage spenningsfrihet.
e Sikre mot gjeninnkobling.
e Wallbox må jordes og kortsluttes.
e Dekk til nabodelene som er strømførende og si-
kre farlige områder.
Livsfare på grunn av feil
tilkobling
Hvis den elektriske ledningen kobles feil, er det fare
for liv på grunn av elektrisk støt.
e Følg koblingsskjemaet.
e Kartlegg lederne riktig.
e Følg lokale forskrier.
e For Storbritannia-markedet gjelder ytterligere
krav for installasjonen når Wallbox drives fra
et TN-C-S-nettverk. Installasjonen kan kreve
et ekstra eksternt utstyr som kan oppfylle og
garantere PEN-feilregistrering og -isolasjon iht.
BS7671. I disse tilfellene må du sørge for at
disse kravene oppfylles.
Informasjon
Wallbox kan kobles til 1-fase eller 3-fase, se Stille inn
strømforsyningskongurasjon.
Følg koblingsskjemaet ved tilkobling av infrastruktur-
kabelen
g(Fig.83) , g(Fig.84).
Koble til infrastrukturkabel (3-faset)

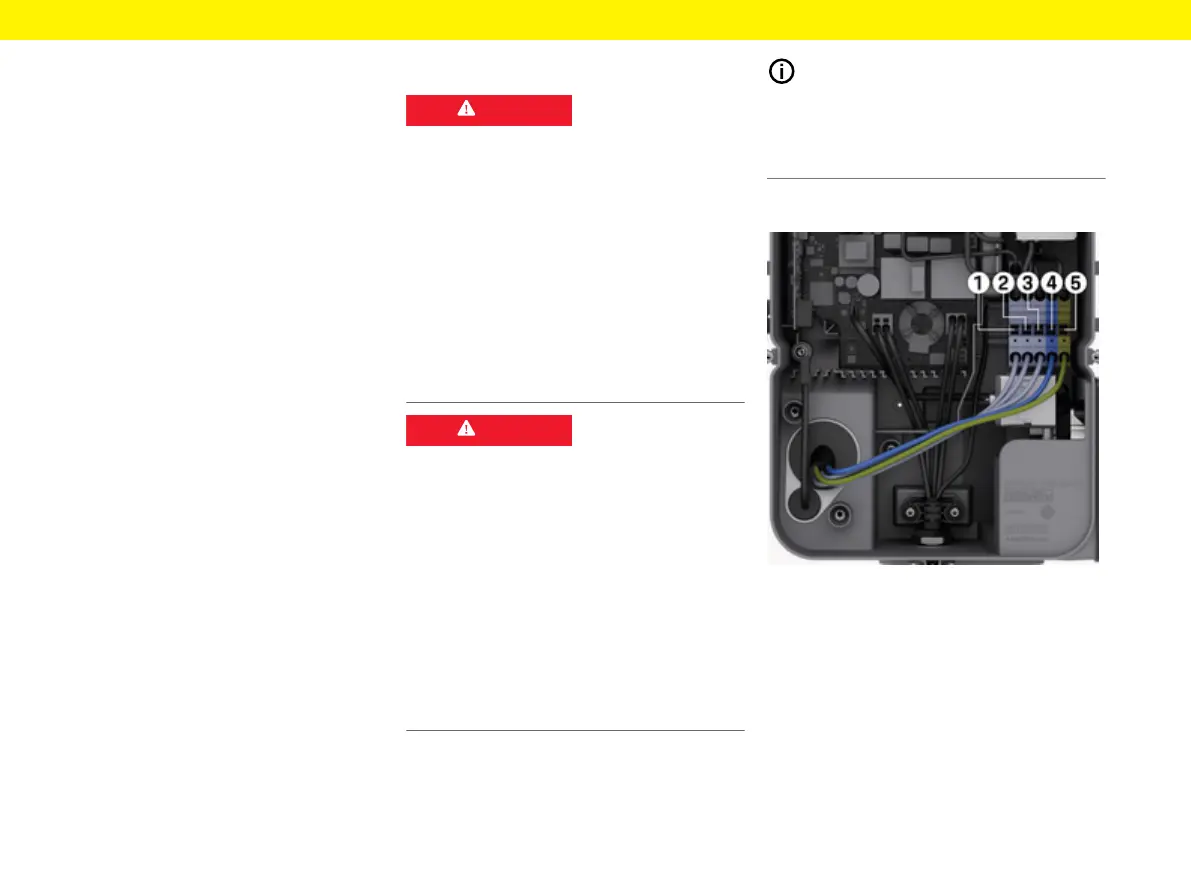

Fig.83: Tilkoblingsklemmer (3-faset)
1. Avisoler kabelledningene til 12mm lengde.
2. Tilordne riktig farge og sett inn fra venstre
til høyre i følgende rekkefølge i tilkoblingsklem-
mene:
1 L1
2 L2
3 L3
4 N (blå)
5 PE (grønn/gul)
