Porsche Wallbox - Montage

Montage | DE
11
GEFAHR
GEFAHR
VORSICHT
Montage
Montage vorbereiten
Gefahr bei Montage und
Installation
Wenn während der Montage- und Installation Kom-
ponenten beschädigt werden, besteht die Gefahr von
schweren Verletzungen.
e Weitere Arbeiten einstellen.
e Technischen Service informieren.
Verletzungsgefahr durch
elektrischen Schlag
Jede installierte Wallbox mit einem Fehlerstrom-
schutzschalter (mindestens RCD Typ A) absichern.
Möglicher Schaden am
Flachbandkabel
Bei unvorsichtiger Vorgehensweise kann das Flach-
bandkabel beschädigt werden (siehe Bild 6).
Montage- und Installationstätigkeiten vorsichtig
durchführen.
Vor Beginn der Montagearbeiten sicherstellen, dass
alle Voraussetzungen erfüllt sind.
1. Wallbox-Variante über den Modellnamen auf
dem Typenschild auf der Außenabdeckung ein-
deutig identizieren.
Für die Identikation sind insbesondere die Mo-
dellbezeichnung und die darunter angegebenen
Werte für den Netzanschluss (Netzspannung,
Strom, Frequenz) relevant.
g

Kapitel „Technische
Daten“ auf Seite21 beachten.
2. Infrastrukturkabel auf einer Länge von 25 cm
abmanteln.
Die Mindestlänge nach dem abgemantelten Ab-
schnitt hängt von der Richtung ab, aus der das
Infrastrukturkabel kommt: unten, hinten, oben.
– Kabel von unten: Kabel direkt zu dem dafür
vorgesehenen Gehäusedurchbruch führen 1
g(Abb.2).
Die frei verfügbare Kabellänge inklusive des
abgemantelten Abschnitts (25 cm) muss
41 cm betragen.
– Kabel von hinten: Kabelaustritt aus der
Wand auf Höhe der Befestigung links unten
1 g(Abb.2) platzieren.
Die frei verfügbare Kabellänge inklusive des
abgemantelten Abschnitts (25 cm) muss
36 cm betragen.
–
Kabel von oben: Die frei verfügbare Ka-
bellänge inklusive des abgemantelten Ab-
schnitts (25 cm) muss 83 cm betragen.
3.
Gilt für: Porsche Wallbox Eichrecht:
Prüfen, dass das Siegel am Typenschild sowie die
Herstellersiegel vorhanden und unverletzt sind.
Wallbox montieren

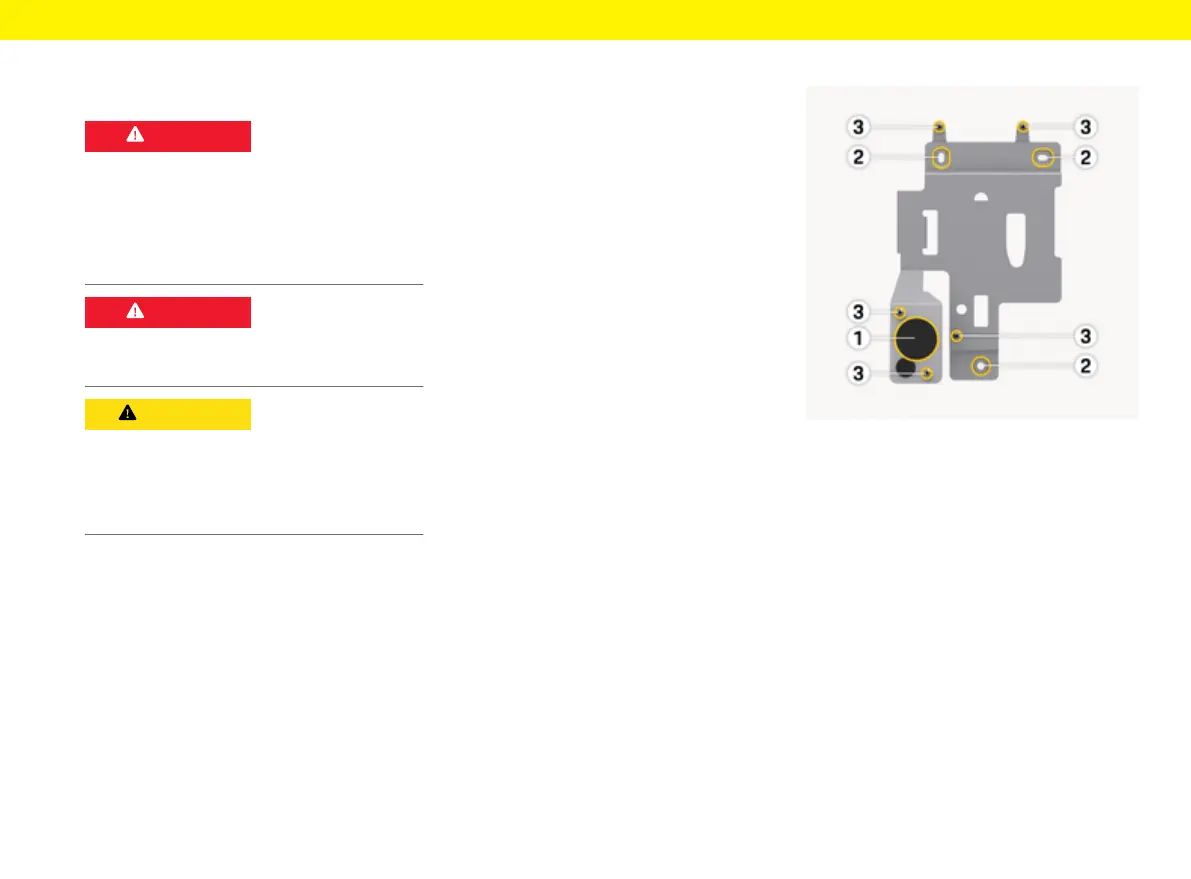

Abb.2: Montageplatte
1.
Befestigungslöcher gemäß der Bohrschablone
an der Wand anzeichnen 2
g
(Abb.2).
2.
Befestigungslöcher wie angezeichnet in die
Wand bohren.
3.
Dübel (8mm) für die Spax Schrauben (6x60
Edelstahl) einsetzen.
– oder –
. Geeignetes Befestigungsmaterial entsprechend
der Wandbeschaenheit wählen.
4. Montageplatte mit Schrauben xieren 2
g

(Abb.2).
