El Wallbox puede conectarse de manera monofásica
o trifásica, véase “Ajustar la conguración de red de
la alimentación de corriente”.
Al conectar el cable de infraestructura, observar el
esquema de conexiones g(Fig.33) , g(Fig.34).
Conectar el cable de infraestructura (trifá-
sico)

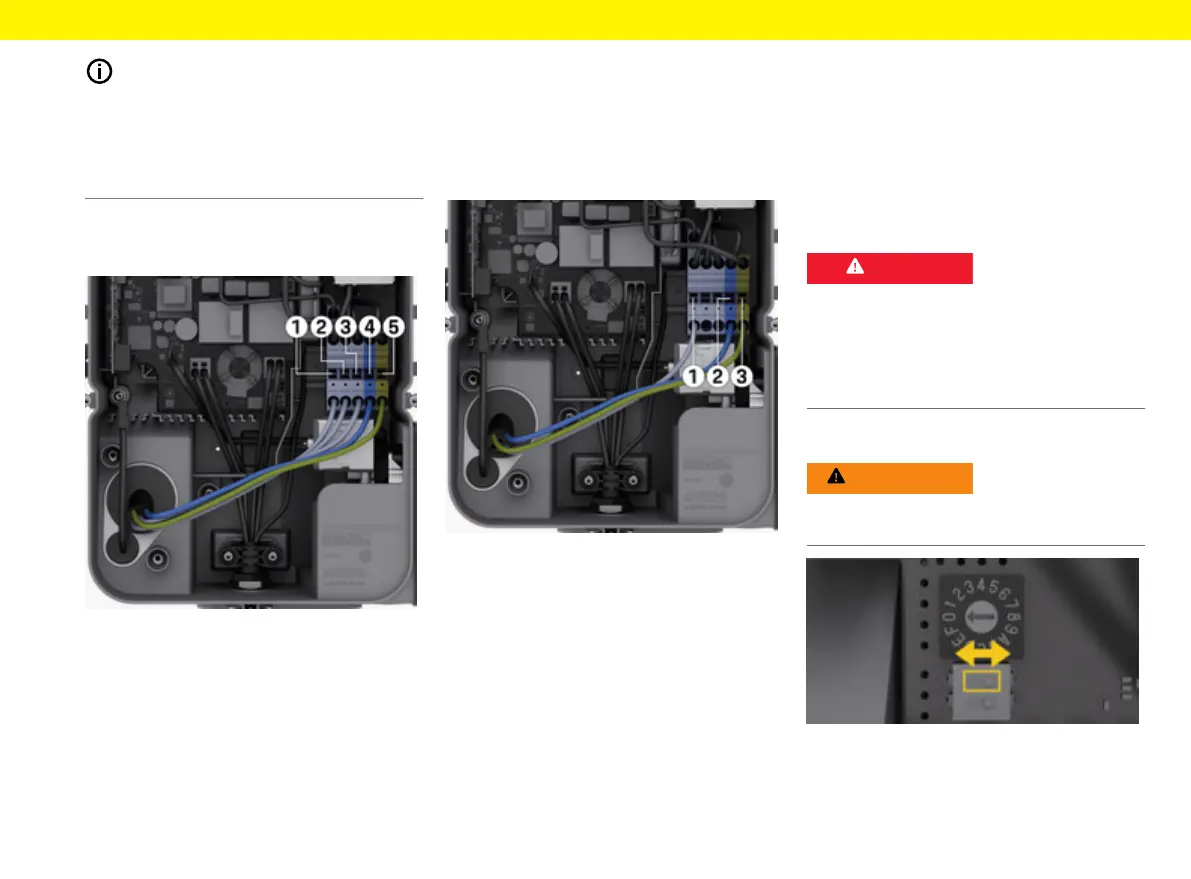

Fig.33: Bornes de conexión (trifásicos)
1. Pelar los cables hasta una longitud de 12 mm.
2. Asignar correctamente los colores y conectarlos
de izquierda a derecha en los bornes de conexión
en el siguiente orden:
1 L1
2 L2
3 L3
4 N (azul)
5 PE (verde/amarillo)
3. Apretar los bornes de tornillo de la parte delan-
tera con un par de 1,65 Nm +/-8%.
Conectar el cable de infraestructura (mono-
fásico)
Fig.34: Bornes de conexión (monofásicos)
1. Pelar los cables hasta una longitud de 12 mm.
2. Conectarlos de izquierda a derecha en los bornes
de conexión en el siguiente orden:
Red TT/TN:
1 L1
2 N (azul)
3 PE (verde/amarillo)
Red IT:
1 L1 (negro) en el borne 3 (marrón)
2 N (azul) en el borne 2 (azul)
3 PE (verde/amarillo) en el borne 1 (verde/ama-
rillo)
3. Apretar los bornes de tornillo de la parte delan-
tera con un par de 1,65 Nm +/-8%.
Alimentación de corriente
Activar/desactivar la supervisión de la toma
de tierra
Peligro de muerte por
electrocución
El uso del Wallbox sin supervisión activa de la toma
de tierra puede provocar descargas eléctricas, corto-
circuitos, incendios, explosiones o quemaduras.
Desactivar la supervisión de la toma de tierra única-
mente en redes eléctricas sin conexión a tierra.
Ajustar la conguración de red
Realizar el ajuste de la conguración de red solo
cuando el Wallbox esté libre de tensión.
Fig.35: Interruptor DIP
Ajustar el interruptor DIP
e
Inclinar el interruptor DIP hacia la izquierda o
hacia la derecha con unas pinzas.
