Porsche Wallbox - Montaža

Montaža | HR
337
OPASNOST
OPASNOST
OPREZ
Montaža
Priprema montaže
Opasnost tijekom mon-
taže i instalacije
Ako se komponente oštete tijekom montaže i instala-
cije, postoji opasnost od ozbiljnih ozljeda.
e Zaustavite daljnji rad.
e Informirajte tehničku službu.
Postoji opasnost od oz-
ljede uslijed strujnog
udara
Osigurajte svaki instalirani wallbox zaštitnim prekida-
čem diferencijalne struje (najmanje RCD tip A).
Moguća oštećenja traka-
stog kabela
Ako ne postupate pažljivo, možete oštetiti trakasti
kabel (vidi sliku 6).
Pažljivo provodite postupke montaže i instalacije.
Prije početka montažnih radova provjerite jesu li ispu-
njeni svi preduvjeti.
1. Identicirajte varijantu wallboxa pomoću naziva
modela na pločici s oznakom tipa na vanjskom
poklopcu.
Naziv modela i dolje navedene vrijednosti za
mrežni priključak (mrežni napon, struja, frekven-
cija) vrlo su važne za identikaciju.
g

Uvažite po-
glavlje „Tehnički podaci” na stranici348
2. Ogolite infrastrukturni kabel na dužini od 25 cm.
Minimalna dužina nakon ogoljenog dijela ovisi
o smjeru iz kojeg dolazi infrastrukturni kabel:
odozdo, straga, odozgo.
– Kabel s donje strane: Kabel provedite
izravno kroz predviđeni otvor kućišta 1
g(Sl.132).
Slobodno dostupna dužina kabela uključu-
jući ogoljeni dio (25 cm) mora iznositi 41
cm.
– Kabel sa stražnje strane: Izlaz kabela iz zida
postavite na visinu pričvršćenja lijevo dolje 1
g(Sl.132).
Slobodno dostupna dužina kabela uključu-
jući ogoljeni dio (25 cm) mora iznositi 36
cm.
–
Kabel s gornje strane: Slobodno dostupna
dužina kabela uključujući ogoljeni dio (25
cm) mora iznositi 83 cm.
3.
Vrijedi za: Kalibracija Porsche wallboxa:
Provjerite jesu li prisutni pečat na pločici s ozna-
kom tipa i pečat proizvođača te jesu li neošte-
ćeni.
Montaža wallboxa

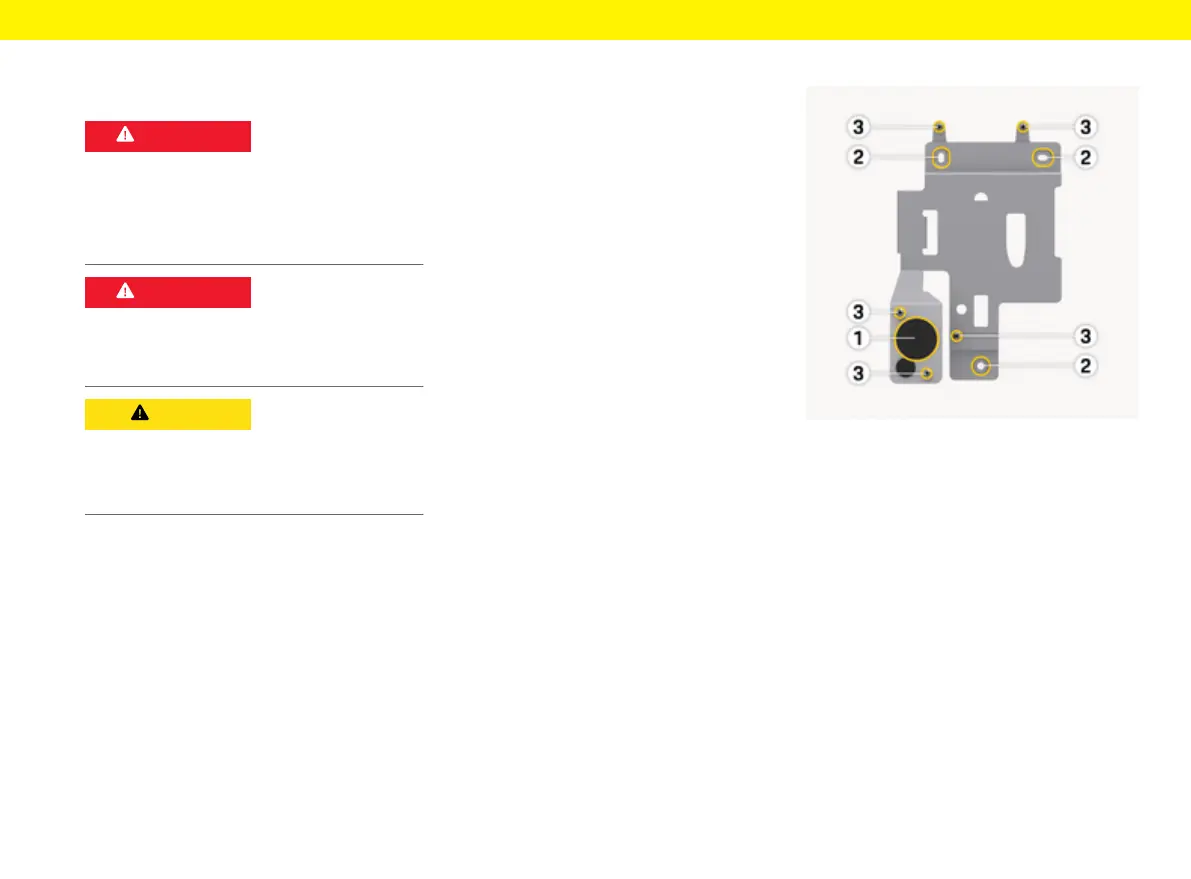

Sl.132: Montažna ploča
1.
Označite rupe za pričvršćivanje na zidu prema
predlošku za bušenje 2
g
(Sl.132).
2.
Izbušite rupe za pričvršćivanje u zidu kako je
označeno.
3.
Umetnite tiple (8 mm) za Spax vijke (6 x 60 od
plemenitog čelika).
– ili –
. Odaberite odgovarajući materijal za pričvršćiva-
nje prema svojstvima zida.
4. Pričvrstite montažnu ploču vijcima 2 g

(Sl.132).
5. Probušite kabelsku uvodnicu (KEL-SCDP 50)
ravnim odvijačem i odrežite je do potrebne di-
menzije pomoću bočnog rezača prema tabeli
presjeka.
Predviđeno mjesto za kabelsku uvodnicu (KEL-
SCDP 50) već je prethodno probušeno.
