Porsche Wallbox - Puesta en Funcionamiento

ES | Puesta en funcionamiento
90
PELIGRO
ATENCIÓN
Puesta en funcionamiento
Riesgo de lesiones por
sensor RFID para perso-
nas con marcapasos o
desbriladores
Si lleva un marcapasos, mantenga una distancia mí-
nima de 60 cm con respecto al sensor RFID de la
parte delantera del diseño.
Si lleva un desbrilador, mantenga una distancia mí-
nima de 40 cm con respecto al sensor RFID de la
parte delantera del diseño.
En la primera puesta en marcha y en los intervalos de
mantenimiento prescritos, se debe realizar una com-
probación según DIN VDE 0100 o según las normas
nacionales vigentes.
Información
Por motivos de producción, el contador de corriente
integrado no está a 0 kWh.
Ejecutar conguración de servicio
Wallbox defectuoso
Un Wallbox con una avería activa no es completa-
mente funcional. Si hay una avería activa, el LED
del estado de funcionamiento se ilumina en rojo.
Información
La conguración de servicio debe realizarse sin estar
conectado con el vehículo.
El Wallbox está conectado en cuanto recibe co-
rriente.
e
Conectar el Wallbox
🡆 Los LED se encienden consecutivamente.

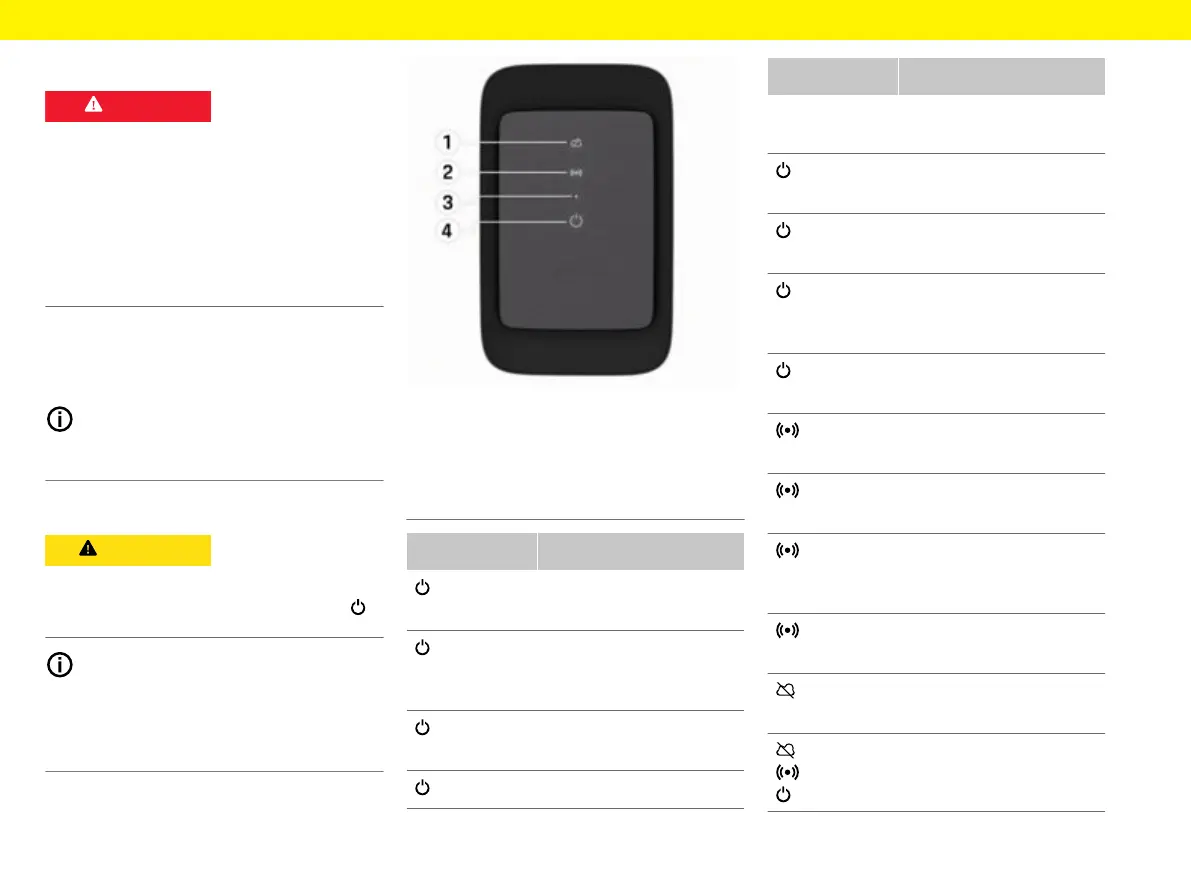

Fig.39: Parte delantera del diseño de la unidad de mando
1 Luz piloto del backend
2 Luz piloto de autorización
3 Sensor de brillo
4 Interruptor de conexión/desconexión
Indicación Signicado
Blanco
Wallbox conectado y listo
para funcionar
Parpadeo en
blanco
Establecimiento de la cone-
xión
Verde
Proceso de carga completado
El vehículo se está cargando
Indicación Signicado
Parpadeo en
verde
Azul intermitente
Pausa de la carga (ISO)
Naranja
Es necesario reiniciar el Wall-
box
Parpadeo en na-
ranja
El Wallbox se inicia
Rojo
Error de carga
Blanco
Autenticación requerida
Verde (2 a 4s)
Autenticación correcta
Rojo intermitente
(2 a 4s)
Error de autenticación
Rojo
Error de módulo
Blanco
No es posible la conexión ba-
ckend
El Wallbox se restablecerá a
los ajustes de fábrica
