8. Kaapelin läpivientiä KEL-DP 20/4-1 tarvitaan
tiiviyden vuoksi, vaikka Ethernet-kaapelia ei käy-
tetä.
Asenna Ethernet-kaapelin asennusta varten kaa-
pelin läpivienti (KEL-DP 20/4-1) ulkoa sisään-
päin valmistellun kotelon läpiviennin (vasen reikä
kohteen 1
g(kuva102) alla) ulkopuolelle tiiviy-
den varmistamiseksi.
9. Vaihtoehto: Vie Ethernet-kaapeli (ilman liittimiä)
kaapelinläpiviennistä.
– Aseta kutistusletku Ethernet-kaapeliin.
–
Aseta RJ45-liitin.
Kutisteputken pään on oltava samalla tasolla
RJ45-liittimen kanssa.
–
Kutisteputki kutistuu kuumailmapuhalti-
mella.
Vaihtoehtoisesti sen voi kiinnittää nippusi-
teillä luistamisen estämiseksi.
10.
Kiinnitä Wallbox kiinnityslevyyn viidellä kiinnitys-
ruuvilla 3 g(kuva102).
11.
Vaihtoehto: Liitä Ethernet-kaapeli gKatso luku
”Verkkoon liittäminen” sivulta 264.
12.
Sulje kiinnitysruuvit kumitiivisteillä.
Liitäntä sähköverkkoon
Sähköiskun aiheuttama
hengenvaara
Kosketus jännitteisiin osiin aiheuttaa välittömän säh-
köiskuvaaran.
Noudata hätätapauksessa tai vikaa korjattaessa Wall-
boxin sähkötöitä koskevia turvallisuusohjeita .
e Kytke Wallbox ilman jännitettä.
e Tarkasta jännitteettömyys.
e Estä laitteen päälle kytkeminen.
e Maadoita Wallbox ja oikosulje se.
e Peitä viereiset jännitteelliset osat ja suojaa
vaara-alue.
Väärän kytkennän aiheut-
tama hengenvaara
Jos sähköjohto liitetään väärin, siitä aiheutuva sähkö-
isku voi aiheuttaa välittömän hengenvaaran.
e Noudata kytkentäkaaviota.
e Määritä johtimet oikein värien mukaan.
e Noudata paikallisia määräyksiä.
e Iso-Britannian markkinoilla on lisävaatimuksia
asennukseeen liittyen, jos Wallbox saa virtaa TN-
C-S-verkosta. Asennus saattaa vaatia ylimää-
räisen ulkoisen laitteen, joka täyttää BS7671-
standardin mukaiset PEN-viantunnistus- ja via-
neristämistoiminnot ja pystyy niihin. Tällaisissa
tapauksissa on varmistettava, että nämä vaati-
mukset täyttyvät.
Tietoja
Wallbox voidaan liittää 1- tai 3-vaiheisesti, katso Vir-
talähteen verkkomäärityksen asettaminen.
Kun liität infrastruktuurikaapelia, noudata kytkentä-
kaaviota
g(kuva103) , g(kuva104).
Infrastruktuurikaapelin liittäminen (3-vai-
heinen)

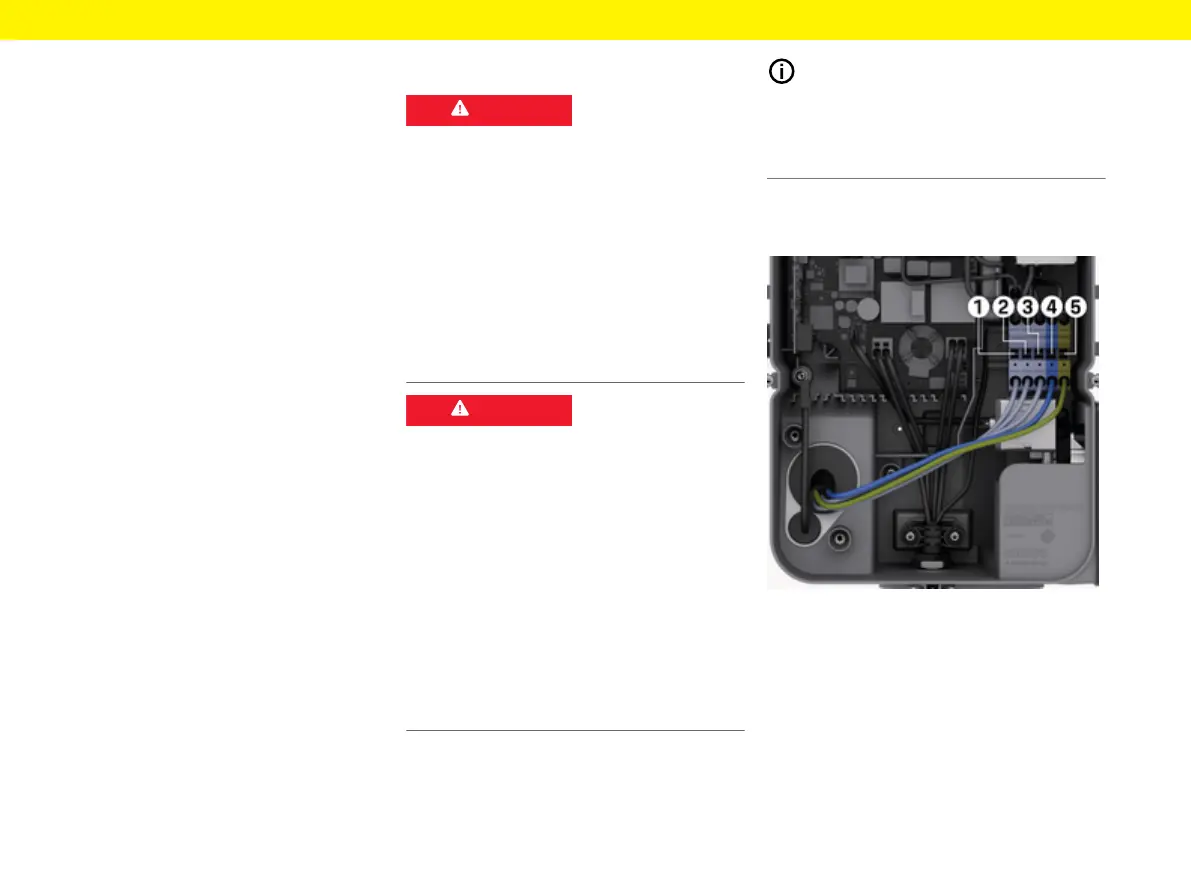

Kuva.103: Liitäntäliittimet (3-vaiheinen)
1. Kuori kaapelit 12 mm:n pituudelta.
2. Määritä värit oikein ja aseta liittimiin vasemmalta
oikealle seuraavassa järjestyksessä:
1 L1
2 L2
3 L3
4 N (sininen)
5 PE (vihreä/keltainen)
