8. Kabelgenomföring KEL-DP 20/4-1 krävs på
grund av tätningen, även om Ethernet-kabel inte
används.
För att installera Ethernet-kabeln, montera kabe-
lgenomföringen (KEL-DP 20/4-1) utifrån och in
i den därför avsedda öppningen i höljet (vänster
hål under 1
g(Bild92)), för att säkerställa tät-
ningen.
9. Tillval: Dra Ethernet-kabeln (utan anslutnings-
kontakten) genom kabelgenomföringen.
– Applicera krympslangen på Ethernet-kabeln.
–
Applicera RJ45-kontakten.
Krympslangens ände måste vara i jämnhöjd
med RJ45-kontakten.
–
Krymp krympslangen med en varmlusäkt.
Alternativt, säkra mot glidning med bunt-
band.
10.
Fäst Wallbox på monteringsplattan med fem
monteringsskruvar 3 g(Bild92).
11.
Tillval: Anslut Ethernet-kabeln. gObservera kapi-
tel ”Ansluta till nätverket“ på sidan240.
12.
Täta fästskruvarna med gummitätningar.
Anslutning till elnätet
Livsfara på grund av
elektriska stötar
Kontakt med strömförande delar utgör en omedelbar
risk för dödsfall på grund av elektriska stötar.
I händelse av en nödsituation eller vid felsökning eller
elektriskt arbete på Wallboxen följ säkerhetsreglerna
nedan.
e Koppla bort Wallbox från strömförsörjningen.
e Fastställ frånvaron av spänning.
e Säkra mot återinkoppling.
e Jorda wallboxen och kortslut den.
e Täck över intilliggande strömförande delar och
säkra riskområdet.
Livsfara på grund av fel-
aktig koppling
Om elledningen är felaktigt ansluten nns det en
omedelbar risk för dödsfall på grund av elektriska
stötar.
e Observera kopplingsschemat.
e Matcha ledningarna korrekt i färg.
e Följ lokala bestämmelser.
e För den brittiska marknaden gäller ytterligare in-
stallationskrav när Wallbox matas från ett TN-C-
S-nätverk. Installationen kan kräva ytterligare en
extern enhet som uppfyller och kan tillhandahålla
PEN-feldetektering och felisolering enligt deni-
tionen i BS7671. I dessa fall, se till att dessa krav
uppfylls.
Information
Wallboxen kan anslutas med 1-fas eller 3-fas se
strömförsörjningsinställningar nätverkskonguration.
Var uppmärksam på anslutningsschemat när du an-
sluter infrastrukturkabeln
g(Bild93) , g(Bild94).
Anslut infrastrukturkabel (3-fas)

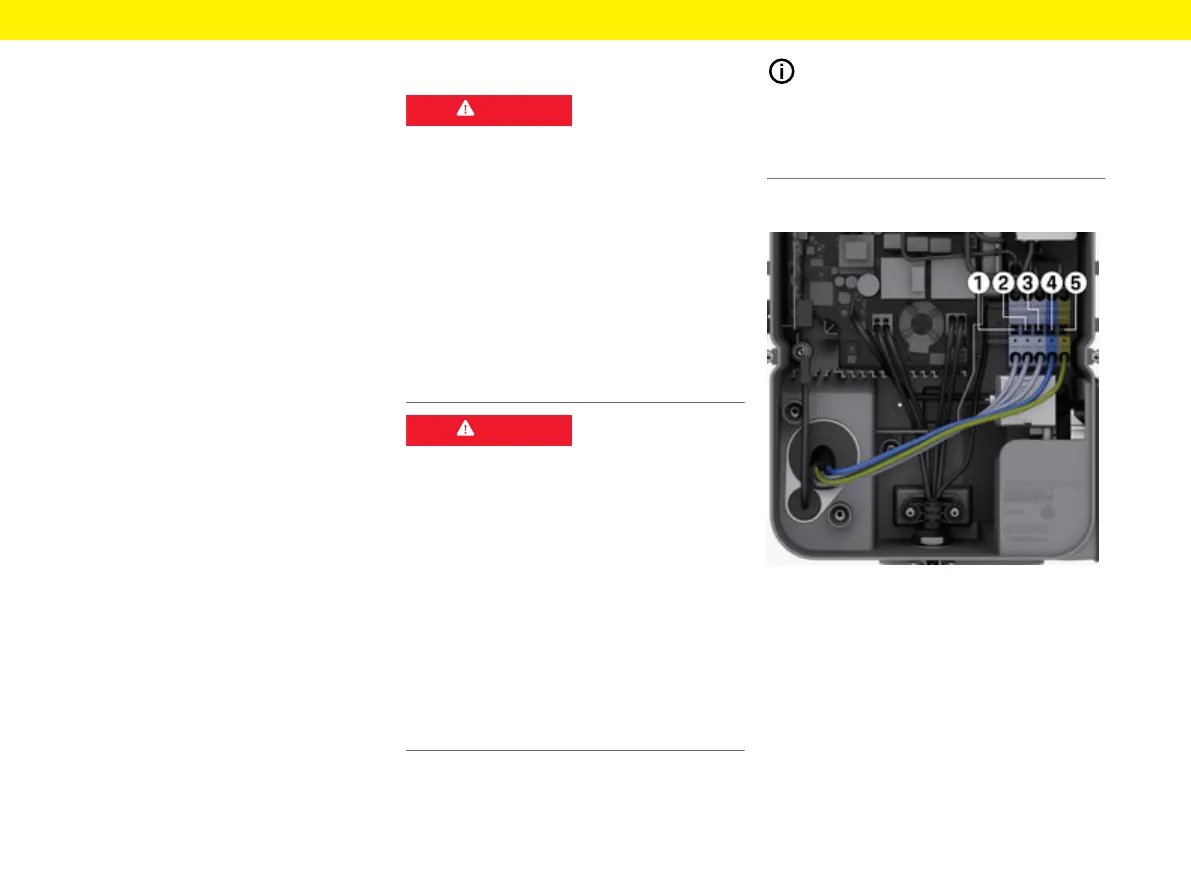

Bild93: Kabelfästen (3-fas)
1. Skala kabelledarna till en längd av 12 mm.
2. Matcha färgerna korrekt och anslut dem till ka-
belfästen från vänster till höger i följande ord-
ning:
1 L1
2 L2
3 L3
4 N (blå)
5 PE (grön/gul)
